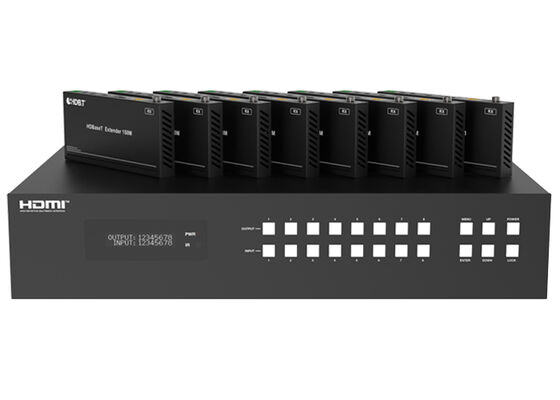

VINCAN 8x8 HDBaseT HDMI Matrix Switcher, 4K604:44 mit PoC und 8 Empfängern
8x8 HDBaseT HDMI Matrix Switcher mit 4K604:4:4
Der VINCAN 8x8 HDBaseT HDMI Matrix Switcher kombiniert unabhängige Quellvermittlung, Fernvideoverteilung und Audio-Extraktion in einem 2U-Rack-Mount-System.Verbinden Sie acht HDMI-Quellen und verteilen Sie sie auf acht unabhängig auswählbare Ausgabezonen.
Jede Zone verfügt über einen lokalen HDMI-Ausgang und einen spiegelten HDBaseT-Ausgang, so dass bis zu 16 Displays angeschlossen werden können.für professionelle AV-Installationen bestimmt, dieser 4K60 HDMI-Matrix-Switcher unterstützt Videoauflösungen von bis zu 4K bei 60Hz mit 4:44 Chromprobenahme sowie HDR-Unterstützung, 24V PoC und mehrere Steuerungsmöglichkeiten.
Flexibler 8x8 HDMI-Matrix-Routing
Wählen Sie einen beliebigen HDMI-Eingang für eine der acht Ausgabezonen aus. Verschiedene Zonen können verschiedene Quellen anzeigen, während mehrere Zonen dieselbe Quelle teilen können.Jeder lokale HDMI-Ausgang und sein gepaartes HDBaseT-Ausgang zeigen gleichzeitig das gleiche ausgewählte Signal anDiese Konfiguration eignet sich für Installationen, bei denen sowohl nahegelegene Displays als auch Fernbildschirme erforderlich sind.
4K604:44 Video mit HDR-Unterstützung
Mit HDMI 2.0b-Konformität und 18Gbps Bandbreite unterstützt die Matrix 4K bei 60Hz mit 4:44 Chroma-Sampling für detaillierte Bilder und einen klaren Präsentationstext. Zu den unterstützten HDR-Formaten gehören HDR10, HDR10+, Dolby Vision und HLG. HDCP 2.2 und HDCP 1.x Kompatibilität unterstützt die Integration mit kompatiblen HDMI-Quellen und Displays.
HDBaseT Erweiterung bis zu 120 m bei 4K
Übertragen von Video an jeden Fernempfänger über ein einziges Cat5e-, Cat6- oder Cat7-Kabel.
Dieser 8x8 HDBaseT-Matrix-Switcher bietet eine zentralisierte Vertriebslösung für Displays, die sich in Tagungsräumen, Klassenzimmern, Einzelhandelsräumen und Gastgewerbe befinden.
24V PoC für Fernempfänger
Alle acht HDBaseT-Ausgänge unterstützen 24V Power over Cable. Die Matrix kann die enthaltenen Empfänger über das gleiche Kabel zur Signalübertragung versorgen,Verringerung des Bedarfs an separaten Netzausrüstungen an entfernten Anzeigestellen.
Unabhängige HDMI-Ausgabe Downscaling
Jeder HDMI-Ausgang unterstützt eine unabhängige 4K-zu-1080p-Downscaling. Dies ermöglicht es, ein lokales 1080p-Display neben einem kompatiblen 4K-Display zu verwenden, das über die gepaarte HDBaseT-Ausgabe verbunden ist.Die Funktion hilft Installateuren, Displays mit gemischter Auflösung innerhalb desselben AV-Vertriebssystems zu installieren.
Audio-Extraktion für jede Ausgabezone

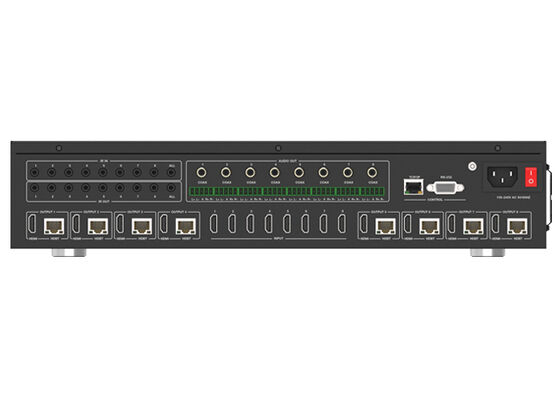

Die HDMI-Matrix mit Audio-Extraktion bietet acht Koaxial-Digital-Audio-Ausgänge und acht ausgewogene analoge Audio-Ausgänge.
Die ausgewogenen analogen Ausgänge unterstützen zweikanaliges PCM-Audio,während HDMI-Audio-Pass-Through Multi-Channel-Formate unterstützt, einschließlich LPCMJeder eingeschlossene HDBaseT-Empfänger verfügt auch über einen analogen Audioausgang für Audioverbindungen in der Nähe des Fernbildschirms.
Web-GUI, RS-232 und IR-Steuerung
Die Matrix wird über die Schaltflächen der Frontplatte bedient, einschließlich IR-Fernbedienung, RS-232, LAN oder integrierter Web-GUI.Erweiterte EDID-Verwaltung hilft Installateuren bei der Konfiguration der Kompatibilität von Quell- und Anzeigefunktionen, während die Funktionen CEC-Steuerung und IR-Matrix zusätzliche Steuerungsmöglichkeiten für die Ausrüstung bieten.
Technische Spezifikation
| Spezifikation |
Einzelheiten |
| HDMI-Eingänge |
8 |
| Unabhängig auswählbare Ausgabenzonen |
8 |
| Lokale HDMI-Ausgänge |
8 |
| HDBaseT-Ausgänge |
8, mit entsprechenden HDMI-Ausgängen gespiegelt |
| Höchstzahl der angeschlossenen Displays |
16 in 8 Ausgangszonen |
| Maximale Videoauflösung |
4K bei 60Hz, 4:4:4 |
| Video-Bandbreite |
18 Gbps |
| HDMI-Version |
HDMI 2.0b |
| HDCP-Unterstützung |
HDCP 2.2 und HDCP 1.x |
| HDR-Formate |
HDR10, HDR10+, Dolby Vision, HLG |
| HDBaseT-Übertragungsdistanz |
Bis zu 120 m bei 4K; bis zu 150 m bei 1080p |
| Unterstützte Übertragungskabel |
Kategorie 5e, Kategorie 6, Kategorie 7 |
| Strom über Kabel |
24V PoC auf allen HDBaseT-Ausgängen |
| HDMI-Ausgabe-Downscaling |
Unabhängiges Downscaling von 4K auf 1080p |
| Digitale Audioausgänge |
8 Koaxial-Ausgänge |
| Analog-Audioausgänge |
8 ausgewogene analoge Ausgänge |
| EDID-Verwaltung |
Unterstützt |
| ZEC-Kontrolle |
Unterstützt |
| Kontrollmethoden |
Frontplatte, IR-Fernbedienung, RS-232, LAN, Web-GUI |
| Rackgröße |
2U |
| Abmessungen der Matrix |
440 × 374 × 88,6 mm |
| Gewicht der Matrix |
6.54 kg |
| Leistungsaufnahme |
Wechselstrom 100-240 V, 50/60 Hz |
| Maximaler Stromverbrauch |
125 W |
| Betriebstemperatur |
0 bis 40 °C |
| Einschließlich HDBaseT-Empfänger |
8 |
Anwendungen
- Konferenzräume und Ausbildungsstätten für Unternehmen
- Klassenzimmer und Bildungs-AV-Systeme
- Hotels, Restaurants und Sportbars
- Einzelhandelsanzeigen und digitale Beschilderung
- Mehrzimmer-AV-Verteilung
- Anlagen, die lokale und Fernanzeigen kombinieren
Häufig gestellte Fragen
Können alle 16 Anzeigen unabhängig voneinander verschiedene Quellen auswählen?
Die Matrix bietet acht unabhängig auswählbare Ausgabezonen. Jede Zone hat einen HDMI-Ausgang und einen gespiegelten HDBaseT-Ausgang, so dass die beiden Displays in dieser Zone die gleiche ausgewählte Quelle anzeigen.
Unterstützt es 4K-Videos über 150 Meter?
Das mitgelieferte Handbuch legt bis zu 120 Meter für 4K-Videos und bis zu 150 Meter für 1080p-Videos über Cat5e-, Cat6- oder Cat7-Kabel fest.
Sind die HDBaseT-Empfänger enthalten?
Das im Handbuch aufgeführte Standardpaket enthält acht HDBaseT-Empfänger.
Benötigen die Empfänger separate Netzteile?
Wenn sie von der Matrix über die unterstützte 24 V PoC-Verbindung versorgt werden, benötigen die Empfänger keine separaten lokalen Netzteilanschlüsse.
Kann die Matrix über einen Browser gesteuert werden?
Ja. Die eingebaute Web-GUI bietet eine browserbasierte Steuerung über ein lokales Netzwerk. RS-232, LAN, Front-Panel und IR-Fernbedienung werden ebenfalls unterstützt.
Besprechen Sie Ihr Projekt mit VINCAN
Senden Sie uns Ihre Quellliste, Bildschirmauflösungen, Kabelentfernungen und Audiobedarf. Wir können Ihnen helfen zu beurteilen, ob dieser 8x8 HDBaseT HDMI Matrix Switcher zu Ihrer Installation passt.
