Produktdetails:
|
| Videoentschließung: | Bis zu 4K2K@50/60Hz (4:4: 4) | Farbraum: | RGB, YCbCr-4:4: 4/4:2: 2/4:2: 0 |
|---|---|---|---|
| Farbintensität: | 8-Bit, 10 gebissen, 12 gebissen | Eingegebene Häfen: | 8×HDMI Art A [19-pin weiblich] 1×IR Ext. [3.5mm Stereomini-steckfassung] |
| Ausgabebausteine: | Art 8×HDMI Audio 8×L/R A [Frau 19-pin] Audio-8×Coax (RCA) [3.5mm Stereomini-steckfassung] | Garantiezeit: | 1 Jahr |
| Hervorheben: | Matrix-Rangierlok 8x8 HDMI,Matrix-Rangierlok 18Gbps HDMI,Videorangierlok 8x8 HDMI |
||

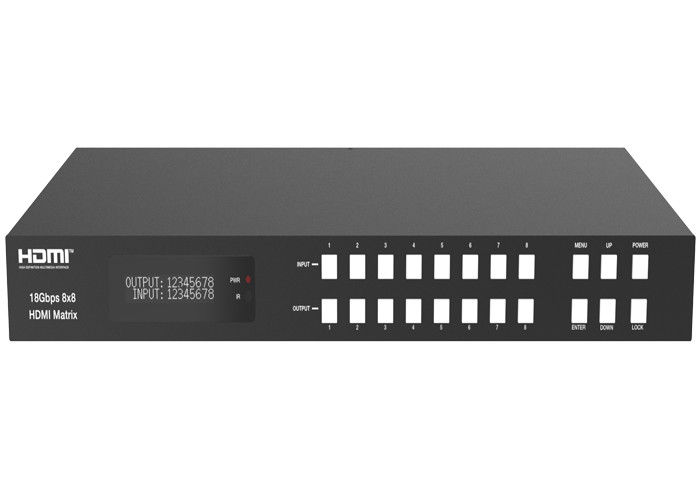

Matrix-Rangierlok BOGEN Funktions-18Gbps 8x8 HDMI mit Metalleinschließung
Matrix 18Gbps 8x8 HDMI mit BOGEN Funktion
1. Einleitung
HDMI-Ertrag BOGEN-Funktion wird, das BOGEN-Audio von HDMI-Sichtgeräten wird extrahiert zum Koaxialaudioausgang ermöglicht. Jeder HDMI-Ertrag von Unterstützungen dieser Matrix 8x8 HDMI 4K2K zum downscaler 1080P unabhängig. Steuerung ist über Vorderteilknöpfe, IR-Direktübertragung, RS-232, LAN und Netz GUI.
2. Eigenschaften
1. HDMI 2.0b, HDCP 2,2 und HDCP 1,4 konform
2. Videoentschließung bis zu 4K2K@60Hz (YUV-4:4: 4) auf allen HDMI-Häfen
3. Videobandbreite der Unterstützungs 18Gbps
4. Dolbyvision, HDR10+ und HLG werden gestützt.
5. Unterstützung 4K->1080P hinunter Schaber für jeden Ausgabebaustein
Inhalt 3.Package
①1 x 18Gbps 8 x 8 HDMI-Matrix
②1 Stromadapter x 12V/5A
③1 Direktübertragung x IR
④1 Empfängerkabel x IR (1,5 Meter)
⑤1 Serienkabel x RS-232 (1,5 Meter, männlich zum weiblichen Kopf)
⑥2 x-Montage-Ohr
⑦1 x-Benutzerhandbuch
4. Spezifikationen
|
Technisch |
|||
|
HDMI-Befolgung |
HDMI 2.0b |
||
|
HDCP-Befolgung |
HDCP 2,2 und HDCP 1,4 |
||
|
Videobandbreite |
18Gbps |
||
|
Videoentschließung |
Bis zu 4K2K@50/60Hz (4:4: 4) |
||
|
Farbraum |
RGB, YCbCr-4:4: 4/4:2: 2/4:2: 0 |
||
|
Farbintensität |
8-Bit, 10 gebissen, 12 gebissen |
||
|
HDMI-Audio formatiert (Durchgang) |
LPCM 2/5.1/7.1, Dolby- Digital, DTS 5,1, Dolby- Digital+, Dolby-TrueHD, DTS-HD Vorlagenaudio, Dolbyatmos, DTS: X |
||
|
Koaxiale Audioformate |
LPCM 2,0, Dolby-Digital/Plus, DTS 5,1 |
||
|
L-/Raudioformate |
PCM2.0 |
||
|
HDR-Formate |
HDR10, HDR10+, Dolbyvision, HLG |
||
|
Esd-Schutz |
Menschlich-Körper Modell: ±8kV (Luftspaltentladung), ±4kV (Kontaktentladung) |
||
|

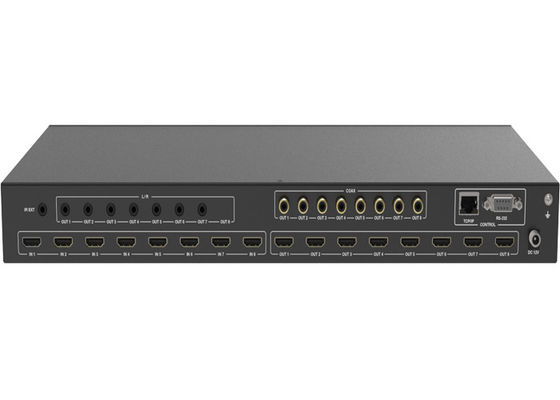

Verbindung |
|||
|
Eingegebene Häfen |
8×HDMI Art A [19-pin weiblich] 1×IR Ext. [3.5mm Stereomini-steckfassung] |
||
|
Ausgabebausteine |
Art 8×HDMI Audio 8×Coax A [Frau 19-pin] (RCA) Audio 8×L/R [3.5mm Stereomini-steckfassung] |
||
|
Steuerhäfen |
1×TCP/IP [RJ45] 1×RS-232 [D-Vor9] |
||
|
Mechanisch |
|||
|
Wohnung |
Metalleinschließung |
||
|
Farbe |
Schwarz |
||
|
Maße |
440mm (W)×200mm (D)×44.5mm (H) |
||
|
Gewicht |
2.8kg |
||
|
Stromversorgung |
Input: Wechselstrom 100 - 240V 50/60Hz Ertrag: DC 12V/5A (US-/EUstandard, CE/FCC/UL bestätigte) |
||
|
Leistungsaufnahme |
43W |
||
|
Betriebstemperatur |
-10°C | 45°C/14°F | 113°F |
||
|
Lagertemperatur |
-20°C | 60°C/-4°F | 140°F |
||
|
Relative Luftfeuchtigkeit |
20~90% relative Feuchtigkeit (kondensationsfrei) |
||
|
Entschließungs-/Kabellänge |
4K60 - Füße/Meter |
4K30 - Füße/Meter |
1080P60 - Füße/Meter |
|
HDMI IN/HERAUS |
16ft/5M |
32ft/10M |
50ft/15M |
|
Der Gebrauch Kabels „erstklassigen Hochgeschwindigkeits-HDMI“ wird in hohem Grade empfohlen. |
|||
5. Anwendungs-Beispiel
