Produktdetails:
|
| HDCP konform: | HDCP 2,2/1.x | Videobandbreite: | 594MHz/18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | HDMI-Audioformate: | LPCM 7.1CH, Dolby-TrueHD und DTS-HD Vorlagenaudio |
| Input: | Art 4×HDMI Fenster 1×Micro USB A [19-pin weiblich] Empfänger-1×IR | Ertrag: | 4×HDMI Art A [19-pin weiblich] |
| Wohnung: | Metalleinschließung | Farbe: | Schwarz |
| Maße: | 220mm (W)×205mm (D)×19mm (H) | Gewicht: | 535g |
| Stromversorgung: | Input: AC100~240V 50/60Hz gab aus: DC 12V/2.5A (US-/EUstandard, CE/FCC/UL bestätigte) | Power Consumption: | 11.04W |
| Betriebstemperatur: | 0°C | 40°C/32°F | 104°F | Lagertemperatur: | -20°C | 60°C/-4°F | 140°F |
| Relative Luftfeuchtigkeit: | 20~90% relative Feuchtigkeit (kondensationsfrei) | ||
| Hervorheben: | Videorangierlok 4x4,Rangierlok 18Gbps 4k HDMI,Videorangierlok 594MHz 4x4 |
||

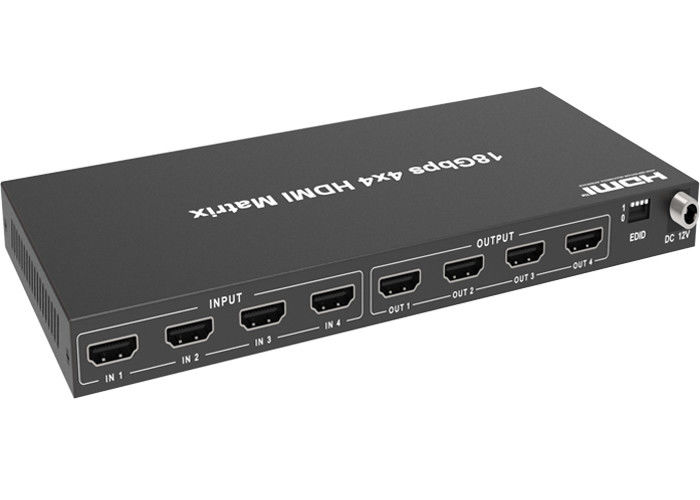

Matrix-Rangierlok 18Gbps 4k Hdmi Video-4x4
Metalleinschließung 594MHz 18Gbps 4k HDMI HDCP 2,2 Videorangierlok-4x4
1. Einleitung
Die Matrixunterstützungen 4x4 HDMI das Getriebe des Videosignals (bis zu 4:4 4K2K@60Hz YCbCr: 4) mit digitalem Mehrkanalaudio von bis vier
hochauflösende Quellen zu bis vier HDMI-Ertrag. Jeder Ertrag stützt downscaler Funktionalität. Er kann die selben oder den unterschiedlichen Schirm auf vier Anzeigen anzeigen (der Benutzer kann den Bildschirm für jede mögliche Signalquelle wählen). Auch das Produkt hat Verteilungsmodus und zugeschalteten Modus.
2. Eigenschaften
☆ HDCP 2,2 konform
☆ bis zu 4K2K@60Hz mit 4:4 24bit RGB/YCbCr: 4
☆ HDR, HDR10, HDR10+, Dolbyvisionsdurchgang
☆ stützen LPCM 7.1CH, Dolby-TrueHD und DTS-HD Vorlagenaudio
☆ stützen 4K - > 1080P Downscaler
☆ Unterstützung brachte EDID-Management voran
☆ flexible Steuerung über Platte oder IR-Fernbedienung
3. Paket-Inhalt
①Matrix 1× 4×4 HDMI
②Stromadapter 1× 12V/2.5A
③Matrix 1× IR-Fernbedienung
④1× Benutzerhandbuch
⑤2×, das Ohren anbringt
Kontrollen 4.Operation und Funktionen
Vorderteil
|
NEIN. |
Name |
Funktions-Beschreibung |
|
1 |
OLED-Schirm |
Anzeigenmatrixschaltzustand, Input/Output Hafen, EDID, Baud, IP address. |
|
2 |
Energie LED |
Die LED belichtet im Grün, wenn das Produkt an Stromversorgung angeschlossen wird, und rot, wenn das Produkt auf Bereitschaft ist. |
|
3 |
Input/Output Knöpfe |
Sie müssen einen Ertragknopf bedrängen (1~8) einen Inputknopf (1~8) zum Vorwählen das Entsprechens erstens und dann drücken Inputquelle für den Ausgabebaustein. |
|
4 |
MENÜ/KOMMEN HEREIN / HERAUF /DOWN |
①EDID-Kontrolle: Auf dem Anfangs-OLED-Bildschirm Presse „MENÜ“ Knopf, zum der Matrixschaltungs-Zustandsschnittstelle einzutragen, dann Presse„AUF-/AB-“ Knopf, zum der gegenwärtigen EDID-Informationen jedes HDMI-Inputhafens zu überprüfen. ②EDID-Einstellung: Auf dem Anfangs-OLED-Bildschirm Presse „MENÜ“ Knopf, zum der EDID-Einstellungsschnittstelle, Presse einzutragen „der AUF-/AB-“ Knopf zum Vorwählen das erforderliche EDID und drücken „BETRETEN“ Knopf. Eine sofortige „einzugeben Kopie: “ erscheint. Dann Presse„AUF-/AB-“ Knopf zum Vorwählen den Inputhafen, den Sie einstellen müssen, und Presse „KOMMEN“ Knopf wieder, um zu bestätigen. ③Baudfestlegung von tarifen: Auf dem Anfangs-OLED-Bildschirm Presse „MENÜ“ Knopf, zum der Baudschnittstelle einzutragen und der Presse„AUF-/AB-“ Knopf zum Vorwählen das erforderliche Baud, drücken schließlich „BETRETEN“ Knopf, um die Einstellung zu bestätigen. ④IP- addresskontrolle: Auf dem Anfangs-OLED-Bildschirm, Presse „DEM MENÜ“ Knopf, zum der IP-Schnittstelle, dann der Presse zu betreten „AUF-/AB-“ Knopf, zum des gegenwärtigen IP address zu überprüfen. Das Drücken des „MENÜ“ Knopfes wieder geht zum Anfangs-OLED-Anzeigenstatus zurück. |
|
5 |
An-/Aus-Schalter |
Lang Presse das An-/Aus-Schalter, damit 3 Sekunden betreten Bereitschaftsbetriebsart, dann kurze Presse es, zum des Gerätes aufzuwachen. |
|
6 |
Ir-Fenster |
Ir-Empfängerfenster, empfängt es nur das IR-Fernsignal von diesem Produkt. |
|
7 |
VERSCHLUSS-Knopf |
Kurze Presse der VERSCHLUSS-Knopf, zum von Vorderteilknöpfen zuzuschließen (ausgenommen das An-/Aus-Schalter); Drücken Sie es wieder, um zu entriegeln. |
Rückseite
|
Nein. |
Name |
Funktions-Beschreibung |
|
1 |
IR EXT. |
Wenn das IR-Empfängerfenster der Einheit blockiert wird, oder die Einheit in einen geschlossenen Bereich aus Infrarotblickfeld heraus installiert ist, kann das IR-Empfängerkabel zum Hafen „IR Ext.“ eingefügt werden, um das IR-Fernsignal zu empfangen. |
|
2 |
L/R AUS (1-8) |
Analoger Audioausganghafen, schließen an einen Verstärker oder einen Sprecher über ein 3.5mm Audiokabel an. |
|
3 |
ÜBERREDEN SIE AUS (1-8) |
Koaxialaudioausganghafen, schließen an Audioausgang-Ausgabemechanismus wie Audioverstärker über ein Koaxialkabel an. |
|
4 |
TCP/IP Hafen |
TCP/IP Steuerhafen, schließen an PC oder Router an ein Kabel RJ45 an. |
|
5 |
Hafen RS-232 |
Schließen Sie an einen PC oder ein Kontrollsystem durch das D-Vor9 Stiftkabel an, um Befehl RS-232 zu übertragen. |
|
6 |
Boden |
Schließen Sie die Wohnung zu Boden an. |
|
7 |
EINGEGEBENE Häfen (1-8) |
HDMI-Inputhäfen, schließen an HDMI-Quellgerät wie DVD oder Receiver an ein HDMI-Kabel an. |
|
8 |
Ausgabebausteine (1-8) |
HDMI-Ausgabebausteine, schließen an HDMI-Sichtanzeigegerät wie Fernsehen an oder überwachen mit einem HDMI-Kabel. |
|
9 |
DC 12V |
Schließen Sie an Stromadapter 12V/5A an. |
