Der 3x3 HDMI-Videowandprozessor mit 4 Eingängen 9 Ausgängen ist ein leistungsstarker HDMI 2.0-Video-Signalprozessor.

Es kann als Videowall-Splicing-Prozessor oder als nahtloser Switching-Matrix-Switcher mit 4 Eingängen und 16 Ausgängen verwendet werden.

Alle eigenständigen Ausgangsbildschirme oder Videowandbildschirme können im Multiview-Modus mit maximal 4 Fenstern funktionieren.

1.Layout der Platte

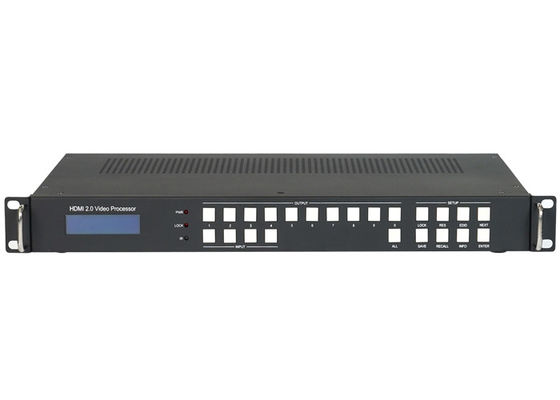

2.1 Vorderansicht

• LCM-Bildschirm: zeigt den Routing-Status jedes Kanals in der Matrix an. Zusammen mit den vorderen Tasten kann er einige Parameter festlegen und anzeigen
• Auswählen:1- Ich weiß nicht.9, 0, ALL
• Ausgewählt: 1, 2, 3, 4

Drücken Sie OUTPUT m +INPUT n +ENTER, wechseln Sie von Eingabe n zu Ausgabe m

• Alle Schaltflächen: Drücken Sie alle + Eingabe n + Eingabe n, umschalten Sie alle Ausgabe-Ports
• Sperrknopf: Halten Sie diesen Knopf länger als 3 Sekunden gedrückt, alle Frontknöpfe werden gesperrt und funktionieren nicht.
• Drücken Sie die Tasten RES + OUTPUT m + NEXT + ENTER mit Führung der Front LCM Bildschirmanzeige, um die Ausgabe Auflösung von OUTPUT m ändern
• Drücken Sie die Tasten EDID + INPUT n + NEXT + ENTER mit Anleitung der Vorderseite des LCM-Bildschirms, um den EDID-Modus von INPUT n zu ändern
• Schaltfläche SAVE: Drücken Sie SAVE+ OUTPUT m +ENTER, speichern Sie die aktuelle Routing- und Bildschirmlayout auf Szene m
• RECALL-Taste: Drücken Sie RECALL+ OUTPUT m + ENTER, Lastszene m für die aktuelle Anzeige
• Informationsschaltfläche: Die Informationsschaltfläche wird kontinuierlich gedrückt, und das LCD-Panel vorne wird die IR ON/OFF, RS232 Baud Rate und IP-Parameter usw. anzeigen.
• IR: IR-Empfänger, kann durch RS232-Befehl deaktiviert werden
• 3x3 HDMI-Videowandprozessor mit 4 Eingängen 9 Ausgängen

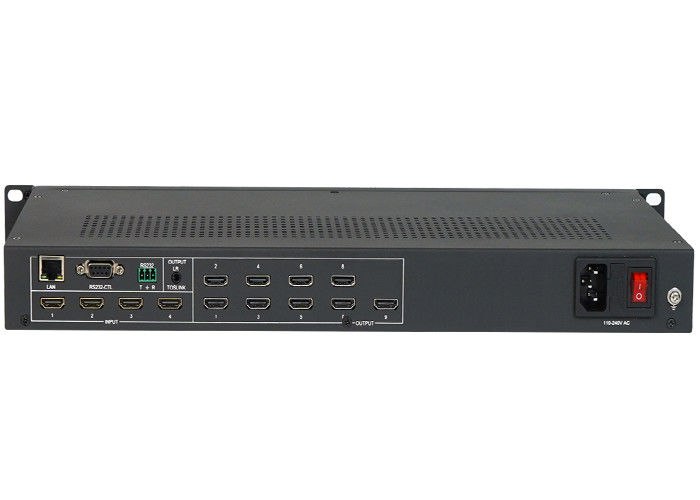

2.2 Rückseite

• LAN-Steuerung ((TCP/IP oder Websteuerung)

IP-Adresse: 192.168.0.247Untermaske: 255.255.255.0Das ist 192.168.0.1, Baud Rate: 9600, NetPort: 23

Web-Login-Konto: admin,Passwort: admin

• RS232-CTL

Baud Rate: 9600

• RS232-Phoenix:

Baud Rate: 9600

T: Hauptstelle -> PC, G: Boden, R: Hauptstelle <- PC

• Eingänge und Ausgänge

3x3 HDMI-Videowandprozessor mit 4 Eingängen 9 Ausgängen ;1 LR/Toslink(Spdif-Optical)

Anmerkung: Die Audioausgabe kann über den Befehl RS232 oder PC Tool zwischen IN1, IN2, IN3, IN4 gewechselt werden.

3x3 HDMI-Videowandprozessor mit 4 Eingängen 9 Ausgängen Die Bilder sind wie folgt:
