Produktdetails:
|
| Hervorheben: | Video-Switcher mit KVM-Steuerung,5x-Eingänge Video-Switcher mit Multiview |
||
|---|---|---|---|
Einleitung
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
Der Switcher kann bis zu vier Videosignale auf einen einzigen UHD- oder HD-Display kombinieren.
Der Switcher unterstützt 4x USB-Typ A Eingang, der mit dem PC verbunden ist und 2x USB Ausgang, der mit Maus und Tastatur verbunden ist
Der Benutzer kann es leicht über die vorderen Tasten, Remote, RS232 oder TCP/IP-Befehle verwalten.
Der HDMI B-Spiegel-Ausgangsanschluss kann für Audioverstärker, Videoaufnahmen (mit HDMI-zu-USB-Dongle) oder Fernanzeigen (mit HDBaseT-Konverterbox) verwendet werden
Anwendungsbereich:
Heimtheater; Videokonferenzen; Sicherheitsüberwachung; Präsentation und Sendung; Lehrsystem; Finanzbestandsanalyse; E-Sport Spiele; Medizinische Anzeige.
Schnelle Umstellung auf andere als ein Fenster-Display-Modi
Unterstützung von Maus-/Tastatursteuerung mit Windows-, Linux- und Mac-Plattform
Unterstützung von LPCM, AC3, DD+, DTS, DTS-HD, bis zu 7,1-Audiokanal

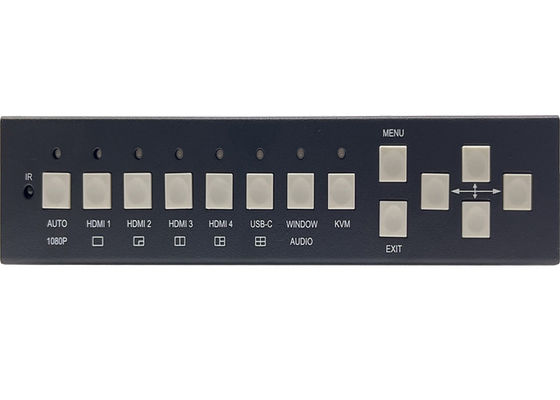

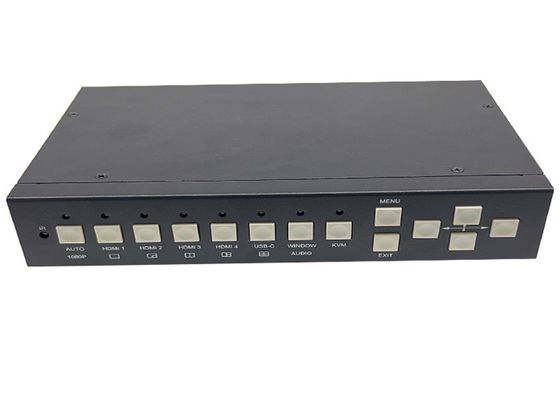

Vorderseite
| Name | Beschreibung |
| Autos |
DrückenAutosSchaltfläche zum Aktivieren oder Deaktivieren der automatischen Schaltfunktion im Einfachfenster-Display-Modus Lang drücken Sie diese Taste für 3 Sekunden wird die Ausgabe Auflösung auf 1080p60 ändern |
|
HDMI 1 und HDMI 2 HDMI 3, HDMI 4 USB-C |
Drücken Sie diese Tasten, um direkt auswählen HDMI 1, 2, 3, 4 oder USB-C (nur Video) als Eingabequelle für WIN 1 Anzeige Drücken Sie diese Tasten 3 Sekunden lang, um SINGLE, PIP auszuwählen. PBP,3xWIN oder 4xWIN Multiview-Modus |
|
Das Fenster. Klang |
Weiter drücken Sie diese Schaltfläche wird ein Rand auf Fenster 1 oder 2 angezeigt werden..., dann drücken Sie eine Eingabe-Taste wie HDMI 1,und dann wird HDMI 1 im aktuell ausgewählten Fenster angezeigt.
Bei der Arbeit im Nicht-SINGLE-Modus ist die LED stets eingeschaltet. |
| KVM |
Weiter Drücken Sie diese Taste, der Bildschirm zeigt eine Grenze auf Fenster 1, 2, 3 oder 4, dann kann der Benutzer ein Anzeigenfenster als KVM-Quelle auswählen. Wenn Sie beispielsweise WIN 2 als KVM-Quelle auswählen, wird das hintere USB-Tastatur-/Mausgerät auf das USB-Host-Gerät umgeschaltet, das auf WIN 2 angezeigt wird. |
|
Menü,Ausgang,
|
OSD-Menü-Navigationsknöpfe |

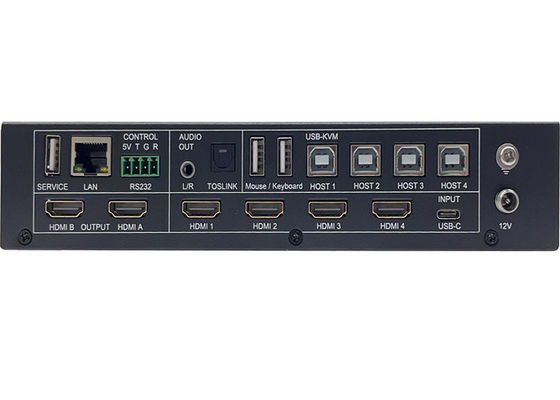

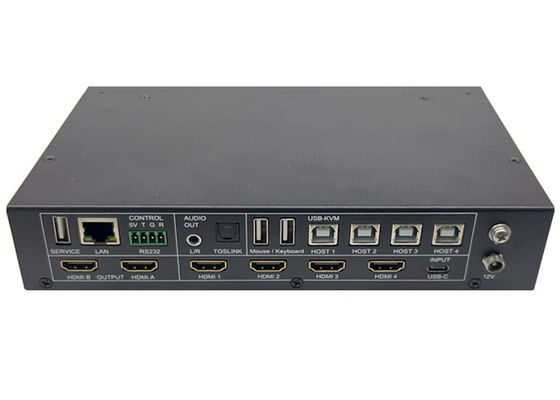

Rückseite
| Name | Beschreibung |
| HDMI A, BAusgegangen |
HDMI-Skalierungsausgabe bis 3840x2160@60 HDMI Aist die Hauptleistung |
| Inputs | HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C (nur Video) |
| USB-Dienst | Für Firmware-Aktualisierung verwendet |
| Netzwerk |
TCP/IP-Steuerung. Standardparameter wie folgt IP-Adresse: 192.168.0.247Sub-Mask: 255.255.255.0 192. Das ist der Schlüssel.168.0.1■ NETPORT: 2000 Alle Parameter können durch RS232 Befehl geändert werden |
| RS232Kontrolle |
4 Wege männlicher Phoenix-Anschluss Standard-Boudrate 9600, 8 Datenbits, 1 Stop-Bit, keine Parität Die Baudrate kann über das OSD-Menü geändert werden 5Vbedeutet 5V-Ausgang;
Gbedeutet Boden |
| Ausgabe | 3.5mm L+R-Ausgang und Toslink-optischer digitaler Ausgang |
| KVM |
USB-Anschlüsse, die mit einem PC oder einer Maus/Tastatur verbunden sind 4x USB-B-Anschlüsse, die mit dem PC verbunden sind 2x USB Typ A-Anschlüsse, die in die Maus oder Tastatur eingesteckt werden Die verbindliche Beziehung zwischen Video-Eingängen und USB-Host-Geräten wie folgt HDMI 1<> Host 1, HDMI 2<> Host 2, HDMI 3<> Host 3, HDMI 4<> Host 4, USB-C <> Host 4 HDMI 4 und USB-C können nicht als KVM-Quelle verwendet werden |
| 12V | 12 V Stromadapter zum Stecken |
| Zahl | Beschreibung |
| 1 | Rückkehr/Ausfahrt |
| 2 | Auswahl der Videoeingabe |
|
3 |
OSD-Menü-Navigation Menü, nach oben, nach unten. Links, rechts. |
| 4 | Auswahl des Multiview-Modus |
| 5 | Auswahl der Audioeingabe |
| 6 |
USB-KVM-Auswahl. Das gleiche gilt für die Front-KVM-Tastefunktion |
Benutzer können folgende EDID-Modi durch RS232-Befehl oder OSD-Menünavigation auswählen
| Zahl | EDID-Modus | Zahl | EDID-Modus |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024 x 768 |
| 6 | 1080P-5.1CH | 15 | Autos |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Benutzer |
Der HDMI-Ausgang unterstützt 3 HDCP-Optionen: FORCE-1.4, FORCE-2.2, Kraft-Aus
Benutzer kann es durch RS232 Befehl auswählen
Der Switcher unterstützt mehrere Auflösungsvideoeingaben bis 3840x2160@60 und unterstützt mehrere Audioformate wie LPCM, AC3, DD+, DTS, DTS-HD, bis zu 7,1-Kanal-Pass-through-Funktion über HDMI-Kabel
Der Benutzer kann die Lautstärke steuern, wenn der Audioeingang im LPCM-Format ist
Bitte beachten Sie, dass der USB-C-Eingangsanschluss nur LPCM 2.0-Audio akzeptieren kann
Der Switcher unterstützt die folgende Video-Ausgabe-Auflösung durch eine leistungsstarke Skalierungsmaschine
| Zahl | Auflösung der Ausgabe | Zahl | Auflösung der Ausgabe |
| 1 | 4096x2160p 60Hz | 8 | 1920x1080p 60Hz |
| 2 | 4096x2160p 50Hz | 9 | 1920x1080p 50Hz |
| 3 | 3840x2160p 60Hz | 10 | 1360x768p 60Hz |
| 4 | 3840x2160p 50Hz | 11 | 1280x800p 60Hz |
| 5 | 3840x2160p 30Hz | 12 | 1280x720p 60Hz |
| 6 | 3840x2160p 25Hz | 13 | 1280x720p 50Hz |
| 7 | 1920x1200p60Hz RB | 14 | 1024 x 768 60Hz |
Der Switcher unterstützt 5 Kategorien von Multiview-Display-Modi
Einfach, PIP, PBP, 3xWIN, 4xWIN
Benutzer können für verschiedene Multiview-Modi folgende Operationen auswählen:
SINGLE: Auswahl der Eingaben
PIP: Auswahl der Eingaben, Auswahl des Anzeigungsverhältnisses, Unterfenstergröße und Positionswahl
PBP, 3xWIN, 4xWIN: Auswahl der Eingänge, Auswahl des Fensterverhältnisses, Anzeigeaspekt
Multiview-Fensterverteilung wie folgt
Benutzer können mehr Layouts über RS232 Befehle oder OSD Menü Navigation tun
