Produktdetails:
|
| Hervorheben: | Nahtloser Video-Schalter mit Multiview,4x Eingänge Multiview Switcher,Multiview-Steuerungs-Video-Schalter |
||
|---|---|---|---|
Einleitung
Der nahtlose Multiview-Video-Switcher mit 4x-Eingängen und 1x-Ausgabe wurde für mehrere Quellen entwickelt, die auf einem einzigen Bildschirm angezeigt werden und hohe Eingabe- und Ausgabeauflösungen unterstützen.
Der Benutzer kann es einfach über die vorderen Tasten, die Fernbedienung, USB- oder RS232-Befehle verwalten.
Anwendungsbereich:
Heimtheater; Videokonferenzen; Sicherheitsüberwachung; Präsentation und Sendung; Lehrsystem; Finanzbestandsanalyse; E-Sport Spiele; Medizinische Anzeige.
Schnelle Umstellung auf andere als ein Fenster-Display-Modi
Unterstützung von LPCM, AC3, DD+, DTS, DTS-HD, bis zu 7,1-Audiokanal

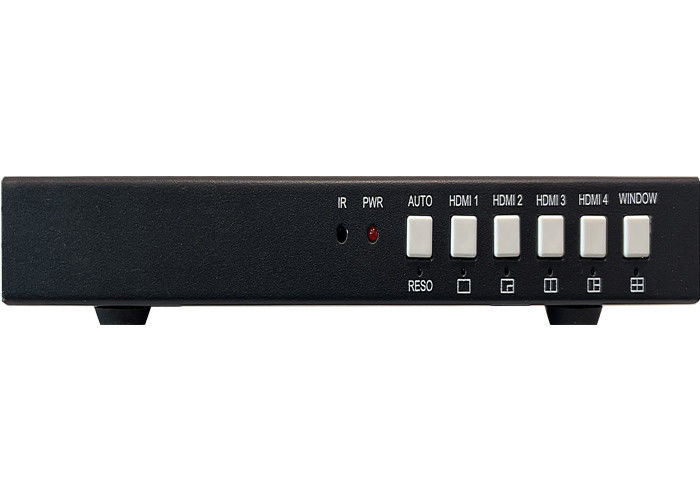

Vorderseite
| Name | Beschreibung |
|
AUTO, Resso |
DrückenAutosSchaltfläche zur Aktivierung oder Deaktivierung der automatischen Schaltfunktion beim Arbeiten im Einfachfenstermodus Lang drücken Sie diese Taste für 3 Sekunden, um die Ausgangs-Auflösung zu ändern (Wenn die LED auf der Vorderseite schaltet sich aus und schaltet sich einmal, bedeutet dies, dass die Auflösung einmal eingeschaltet) |
|
HDMI 1 und HDMI 2 HDMI 3, HDMI 4 |
Drücken Sie diese Tasten, um direkt HDMI 1, 2, 3, 4 auszuwählen. Lang drücken Sie diese 4 Tasten für 3 Sekunden, um den Schalter direkt auf Single, PIP, PBP oder 3xWIN Multiview-Modus arbeiten |
| WINDOW |
Drücken Sie diese Taste, dann wird der Bildschirm eine gelbe Grenze auf dem Fenster 1 angezeigt.,und dann wird HDMI 1 im aktuellen ausgewählten Fenster angezeigt Lang drücken Sie diese Taste für 3 Sekunden, um direkt 4xWIN Multiview-Modus auszuwählen |

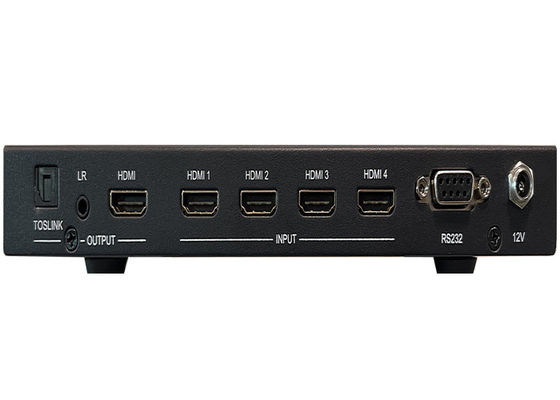

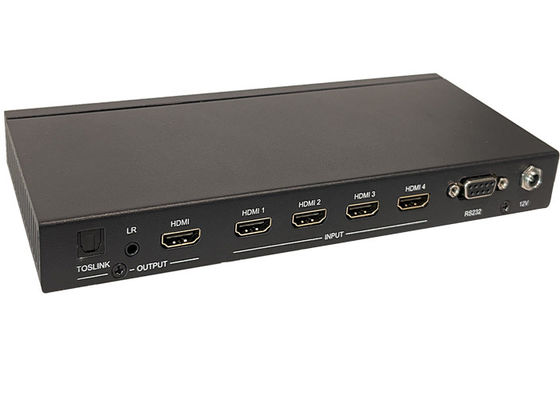

Rückseite
| Name | Beschreibung |
| HDMIAusgegangen | HDMI-Skalierungsausgabe bis 3840x2160@60 |
| Ausgabe |
3.5mm L+R-Ausgang, 20Hz ~ 20kHz, maximal 1,5Vrms; Toslink-optische Ausgabe |
| Inputs | HDMI 1, HDMI 2, HDMI 3, HDMI 4 |
| RS232Kontrolle |
Standard-Boudrate 9600, 8 Datenbits, 1 Stop-Bit, keine Parität PIN 2 TX (Matrix → PC) PIN 3 RX (Matrix)←PC)
|
| 12V | 12 V Stromadapter zum Stecken |
Seite
Es gibt einen USB-A-Anschluss.und einen USB-B-Anschlussauf der Seite des Switchers. USB-A-Anschluss ist für das Firmware-Upgrade, USB-B-Anschluss kann für die PC-Steuerung verwendet werden (wie RS232-DB9-Steuerung)
| Zahl | Beschreibung |
| 1 | Rückkehr/Ausfahrt |
| 2 | Auswahl der Videoeingabe |
|
3 |
OSD-Menü-Navigation Menü, nach oben, nach unten. Links, rechts. |
| 4 | Auswahl des Multiview-Modus |
| 5 | Auswahl der Audioeingabe |
| 6 | Vorbehaltlich |
Benutzer können folgende EDID-Modi durch RS232-Befehl oder OSD-Menünavigation auswählen
| Zahl | EDID-Modus | Zahl | EDID-Modus |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024 x 768 |
| 6 | 1080P-5.1CH | 15 | Autos |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Benutzer |
Der HDMI-Ausgang unterstützt 3 HDCP-Optionen: FORCE-1.4, FORCE-2.2, Kraft-Aus
Benutzer kann es durch RS232 Befehl auswählen
