Produktdetails:
|
| Hervorheben: | UHD-Videoschalter,Nahtloser Multiview-Schalter,UHD-Videoschalter mit Multiview |
||
|---|---|---|---|
Einleitung
Der nahtlose Multiview-Video-Switcher mit 5x-Eingängen und 2x-Ausgängen wurde für mehrere Quellen entwickelt, die auf einem einzigen Bildschirm angezeigt werden und hohe Eingabe- und Ausgabenauflösungen unterstützen.
Der HDBaseT-Spiegel-Ausgabeanschluss kann für die Fernübertragung von Videos verwendet werden
Der Benutzer kann es leicht über die vorderen Tasten, den IR-Fernbedienung oder RS232-Befehle verwalten.
Anwendungsbereich:
Heimtheater; Videokonferenzen; Sicherheitsüberwachung; Präsentation und Sendung; Lehrsystem; Finanzbestandsanalyse; E-Sport Spiele; Medizinische Anzeige.
Ausgänge: 1x HDMI, 1x HDBaseT, 1x 3,5 mm L/R-Ausgang
Schnelle Umstellung auf andere als ein Fenster-Display-Modi
Unterstützung von LPCM, AC3, DD+, DTS, DTS-HD, bis zu 7,1-Audiokanal

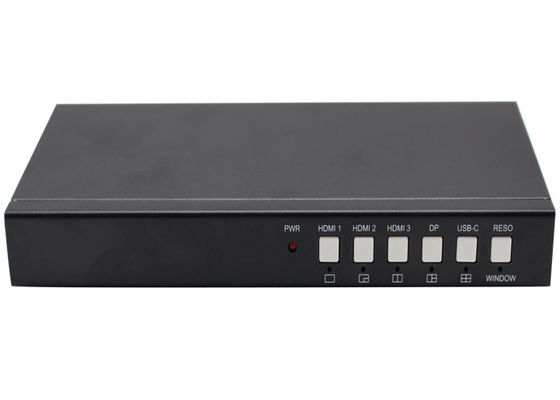

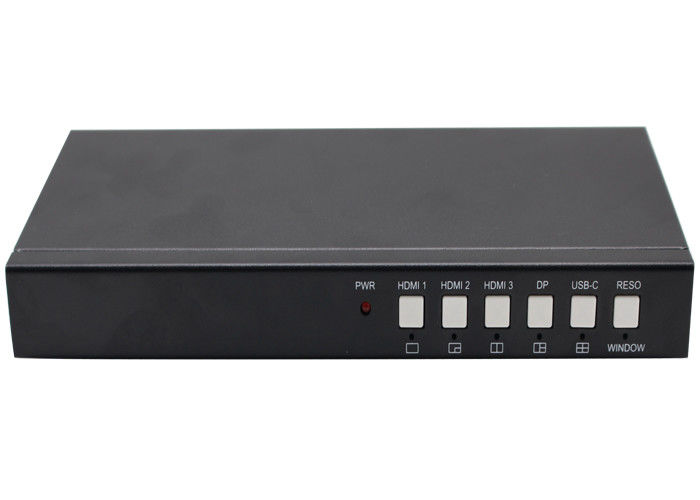

| Name | Beschreibung |
| HDMI 1 | Drücken Sie die HDMI 1-Taste, um HDMI 1 als Eingabequelle auszuwählen. |
| HDMI 2 | Drücken Sie die HDMI 2-Taste, um HDMI 2 als Eingabequelle auszuwählen. |
| HDMI 3 | Drücken Sie die HDMI 3-Taste, um HDMI 3 als Eingabequelle auszuwählen. |
| DP | Drücken Sie die DP-Taste, um DP als Eingabequelle auszuwählen. |
| USB-C | Drücken Sie die USB-C-Taste, um USB-C (nur Video) als Eingabe auszuwählen |
| WINDOW | Drücken Sie diese Schaltfläche, der Bildschirm wird eine gelbe Grenze auf dem Fenster 1 angezeigt.,und dann wird HDMI 1 im aktuell ausgewählten Fenster angezeigt. |
Bitte beachten Sie: Drücken Sie HDMI 3 und DP zur gleichen Zeit kann aktivieren / deaktivieren AUTO-SCHALTER Funktion, wenn SINGLE Fenster-Display-Modus

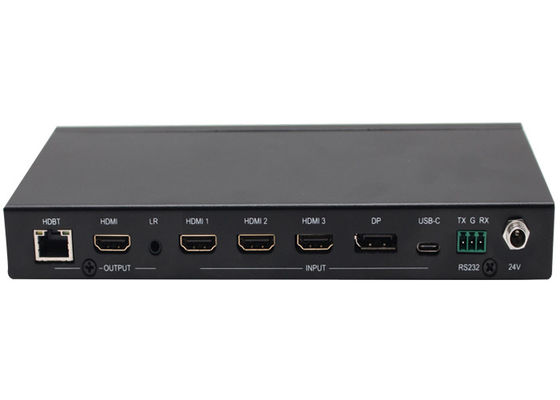

Rückseite
| Name | Beschreibung |
| HDBTAusgegangen | HDBaseT Skalierung bis 3840x2160@60 |
| HDMIAusgegangen | HDMI-Skalierungsausgabe bis 3840x2160@60 |
| LRAusgegangen | 3.5mm LR-Stereo-Audioausgang, 20Hz ~ 20kHz, maximal 1,5Vrms |
| Inputs | HDMI 1,HDMI 2,HDMI 3,DP, USB-C |
| RS232 | Außensteuerung RS232 |
| 24 V | 24V-Stromadapter zum Stecken |
Der USB-A-Anschluss ist nur für das Firmware-Upgrade.
| Zahl | Beschreibung |
| 1 | Rückkehr/Ausfahrt |
| 2 | Auswahl der Videoeingabe |
| OSD-Menü-Navigation |
| 4 | Auswahl des Multiview-Modus |
| 5 | Auswahl der Audioeingabe |
| 6 | Vorbehaltlich |
Benutzer können folgende EDID-Modi durch RS232-Befehl oder OSD-Menünavigation auswählen
| Zahl | EDID-Modus | Zahl | EDID-Modus |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024 x 768 |
| 6 | 1080P-5.1CH | 15 | Autos |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Benutzer |
Der HDMI-Ausgang unterstützt 3 HDCP-Optionen: FORCE-1.4, FORCE-2.2, Kraft-Aus
Benutzer kann es durch RS232 Befehl auswählen
