Produktdetails:
|
| Hervorheben: | Nahtloser Schalt-Medien-Hub,2x HDMI2.0-Switching-Medienhub |
||
|---|---|---|---|
Einleitung
Der nahtlose Schaltmedienhub verfügt über 2 HDMI2.0 Eingangsanschlüsse, 1 USB-C (nur Video und Audio)
1x HDMI-Ausgangsport und 1x HDBaseT-Spiegel-Ausgangsport.
Es ist mit AC-Anschluss, LAN-Anschluss, 5V/2A-Anschluss integriert.
RS232-Befehle.

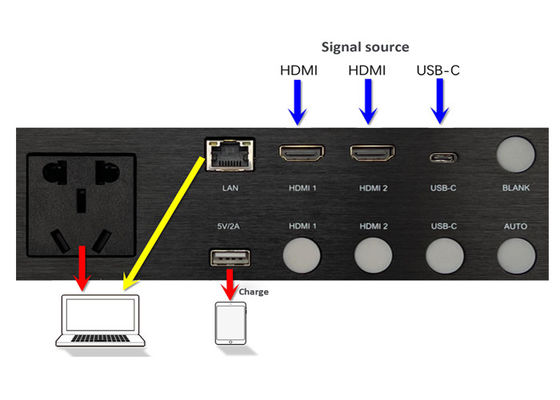

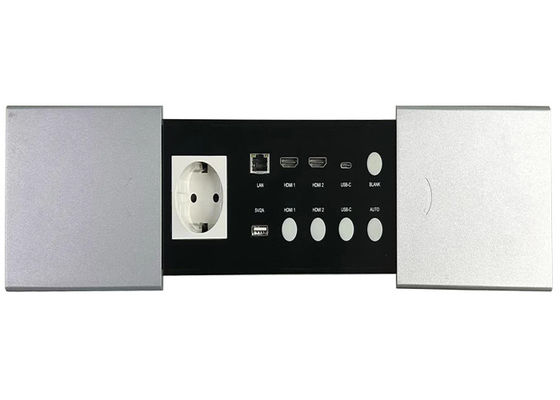

Vorderseite
| Nein, nicht wirklich. | Name | Beschreibung |
| 1 | AC-Anschluss | AC-Anschluss |
| 2 | 5V/2A | USB-A-Anschluss, Unterstützung für 5V/2A-Ladung |
| 3 | HDMI 1 |
HDMI 1 Eingangssignalauswahlknopf ((mit Led im Inneren) Drücken und halten Sie diese Taste zweimal in Folge für mindestens 3 Sekunden, jedes Mal ändert sich die Ausgabe Auflösung auf 3840*2160@60 |
| 4 | HDMI 2 |
HDMI2 Eingangssignalauswahlknopf ((mit Led im Inneren) Drücken und halten Sie diese Taste zweimal in Folge für mindestens 3 Sekunden, jedes Mal ändert sich die Ausgabe Auflösung auf 3840 * 2160 @ 50 Hz |
| 5 | USB-C |
USB-C Eingangssignal Auswahlknopf ((mit Led im Inneren) Drücken und halten Sie diese Taste zweimal in Folge für mindestens 3 Sekunden, jedes Mal ändert sich die Ausgabe Auflösung auf 3840 * 2160 @ 30 Hz |
| 6 | Autos |
Drücken Sie die AUTO-Taste, um die automatische Schaltfunktion zu aktivieren oder zu deaktivieren (mit Led im Inneren) Drücken und halten Sie diese Taste zweimal in Folge für mindestens 3 Sekunden, jedes Mal ändert sich die Ausgabe Auflösung auf 1080P @ 60 Hz |
| 7 | Netzwerk | LAN-Anschluss, direkt mit dem LAN-Anschluss auf der Rückseite verbunden |
| 8 | HDMI 1 | HDMI 1 Eingangsport |
| 9 | HDMI 2 | HDMI 2 Eingangsport |
| 10 | USB-C | USB-C (nur Video und Audio) |
| 11 | Weiß |
Drücken Sie die BLANK-Taste, um die Video- und Audioausgabe stumm zu machen. Die Innenleuchte leuchtet, wenn die Funktion BLANK aktiviert ist. Drücken und halten Sie diese Taste zweimal in Folge für mindestens 3 Sekunden jedes Mal wird die Ausgabe Auflösung auf 1080P @ 50Hz ändern |

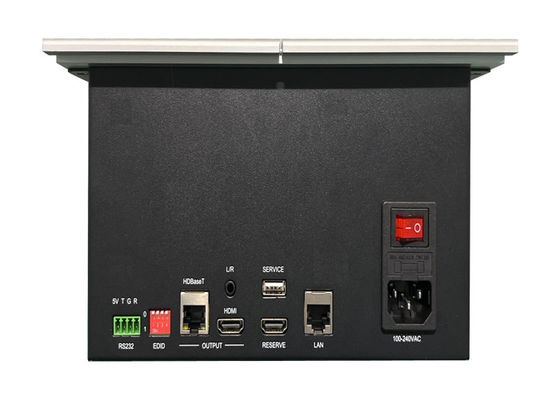

Rückseite
| Nein, nicht wirklich. | Name | Beschreibung |
| 1 | RS232-Steuerung |
Baudrate 9600, 8 Datenbits, 1 Stop-Bit, keine Parität PIN 2 TX (Hub → PC)
|
| 2 | EDID-Schalter |
Auswählen des EDID-Modus Siehe die Definition von EDID SWITCH für Einzelheiten |
| 3 | HDBaseT aus | HDBaseT-Ausgabeanschluss |
| 4 | HDMI-Ausgang | HDMI-Ausgangsanschluss |
| 5 | Reserven | |
| 6 | Netzwerk | LAN-Anschluss, direkt mit dem LAN-Anschluss auf der Frontplatte verbinden |
| 7 | 100 bis 240 VAC | Wechselstromanschluss, Eingangsspannungsbereich 100-240V |
| 8 | L/R | 3.5mm LR-Audioausgangsanschluss |
| 9 | Dienstleistung | USB-A-Anschluss, verwendet für Firmware-Updates |
