Produktdetails:
|
| Videobandbreite: | 297MHz [10.2Gbps] | Stützvideo-Entschließung: | 1080p24/30/50/60.4Kx2K@30 |
|---|---|---|---|
| Eingegebene Häfen: | 4×HDMI, 5×IR Empfänger, 1×RS-232, 1xRJ-45 (Steuerung), 4x RS232 | Ausgabebausteine: | 4×CAT5e/6/7, 4×IR Bläser, 4×HDMI |
| Stromversorgung: | 12 V/5 ein DC (US-/EUstandards, CE/FCC/UL bestätigten) | Maße: | 440 Millimeter (W)×200 Millimeter (D)×45 Millimeter (H) |
| Hervorheben: | Matrix-Rangierlok 297MHz HDBaseT,Matrix-Rangierlok 4X4 HDBaseT,CER HDMI Matrix-Rangierlok |
||
1.Introduction:

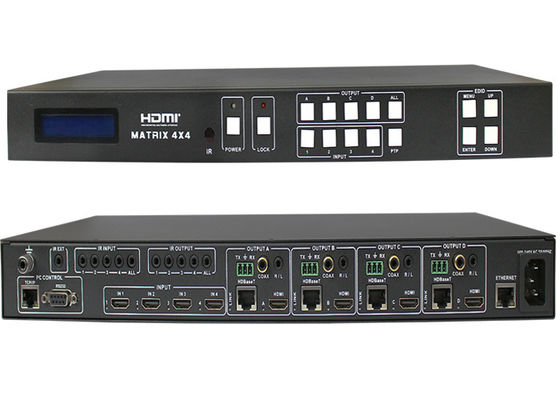

Die Matrix HD BaseT 4x4 HDMI mit simultanen CAT5e-/6/7 und HDMI-Ertrag schließt vier HDMI-Quellen an acht Anzeigen an.
Diese Matrix kennzeichnet vier HDMI-Ertrag und jeder HDMI-Ertrag wird widergespiegelt, um einen Katze-Kabelertrag zur Verfügung zu stellen, der gleichzeitig laufen lässt.
Es stützt das Getriebe des Videos (Beschlüsse bis zu 1080p volles HD und 4Kx2K@30Hz) und stützt digitale Audioformate der hohen Auflösung
wie LPCM 7.1CH, Dolby-TrueHD, Dolby Digital Plus und DTS-HD Meister Audio.Connect ein Empfänger HD BaseT zu jedem der Katze-Kabelertrag, zum des HDMI-Signals bis 328ft/100m (100m Version) oder 230ft/70m (70m Version) zu verlängern für Multiraumzusammenhang.
Es funktioniert mit Blu-Ray-Spielern, Receivern, Home Theater-PC und Spielkonsolen, die an eine HDMI-Anzeige anschließen.
Jede mögliche Quelle ist jederzeit durch irgendeine Anzeige zugänglich, indem sie sie über die gelieferte IR-Fernbedienung, RS-232, TCP/IP vorwählt
oder durch die Anwendung der Auswahlknöpfe auf dem Vorderteil. Dieses Gerät stützt hochauflösendes Audio und Kompatibilität des Signals 3D.
2.Features:
• HDMI1.4, HDCP 1,4 und DVI1.0 konform;
• Durchgang der Unterstützungs HDMI 3D;
• Stützbeschlüsse von VGA~WUXGA- und HD-Beschlüsse von 480i~1080p~4Kx2K@30-Abhängigem nach den EDID-Einstellungen;
• Stützgetriebeabstände bis 328ft/100m (100m Version) oder 230ft/70m (70m Version) durch Kabel CAT5e/6/7;
• Unterstützungs-POE-fuction;
• Unterstützungen simultane HDMI und CAT-Ertrag;
• Matrixsystem Unterstützungskann breitband-IR (30-60Khz), IR-Transportkanal vorwärts oder rückwärts sein;
• Unterstützungen RS-232, Fernsteuerungs-, Aufplattensteuerung und TCP/IP Steuerung;
• Intelligentes EDID Management der Unterstützungs;
• Unterstützungen LPCM 7.1CH, Dolby-TrueHD, Dolby Digital Plus und DTS-HD Vorlagenrundfunkübertragung;

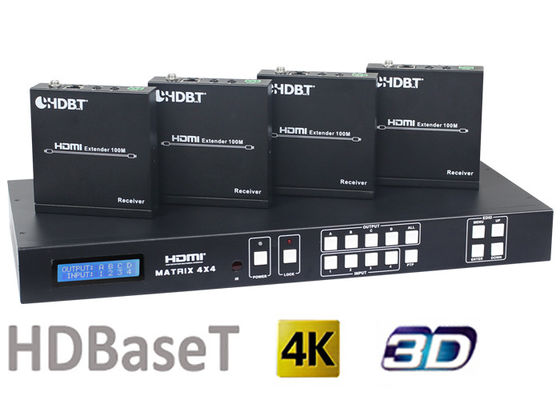

• Matrixrangierlok HDMI1.4 4X4 HDBaseT mit 4 PC von 70 Metern und von 100 Empfängern der Meter HDMI HDBaseT
Inhalt 3.Package:
4.Specifications der Matrixrangierlok HDMI1.4 4X4 HDBaseT:
Videobandbreite: 297MHz [10.2Gbps]
Stützvideo-Entschließung: 480i, 576i, 480p, 576p, 720p, 1080i,
1080p24/30/50/60.4Kx2K@30;
Eingegebene Häfen: 4×HDMI, 5×IR Empfänger, 1×RS-232,
1xRJ-45 (Steuerung), 4x RS232
Ausgabebausteine: 4×CAT5e/6/7, 4×IR Bläser, 4×HDMI
HDMI-Verbindungsstück: Schreiben Sie eine 19 Stiftfrau
Verbindungsstück RJ-45: WE/SS 8P8C
3.5mm Verbindungsstück (TX und RX) Bläser IR Receiver/IR
Esd-Schutzc$menschlich-körper Modell:
± 8kV (Luftspaltentladung)
± 4kV (Kontaktentladung)
Stromversorgung: 12 V/5 ein DC (US-/EUstandards,
CE/FCC/UL bestätigte)
Maße: 440 Millimeter (W)×200 Millimeter (D)×45 Millimeter (H)
Gewicht: g 1820
Fahrgestelle-Material: Metall
Silkscreen-Farbe: Schwarz
Betriebstemperatur: 0 ºC~40 ºC/32 ºF~104 ºF
Lagertemperatur: −20 ºC~60 ºC/−4 ºF~140 ºF
Relative Luftfeuchtigkeit: 20~ 90% relative Feuchtigkeit (kondensationsfrei)
Leistungsaufnahme: 30 W (maximales)/0.5w (Bereitschaft)
5. Schaltschema für Matrixrangierlok HDMI1.4 4X4 HDBaseT:
