Produktdetails:
|
| HDMI-Befolgung: | HDMI 1.4b | HDCP-Befolgung: | HDCP 1,4 |
|---|---|---|---|
| Videobandbreite: | 10.2Gbps | Analoge Audioformate: | LPCM2.0 44.1KHz 48KHz |
| Inputhäfen: | Art A [19-pin weiblich] 1x SEVICER [Mikro-USB, Aktualisierungshafen] 4x HDMI | Ausgabebausteine: | Art 1x HDMI Audio 1x A [19-pin weiblich] 1x VGA [VGA-D] [3.5mm Stereomini-steckfassung] |
| Hervorheben: | 4 eingegebenes Viererkabel Multiviewer Hdmi 4K,Viererkabel Multiviewer FCC 4K,1XVGA gab HDMI Multiviewer aus |
||

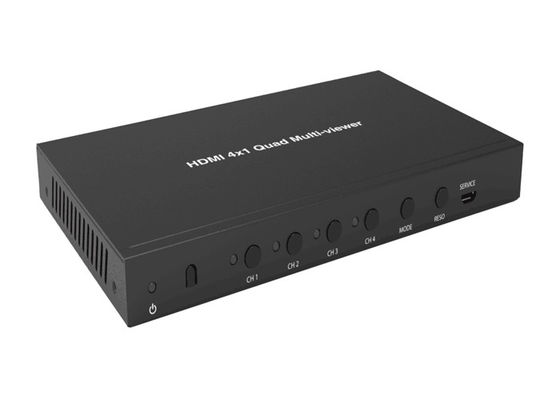

4 Input hdmi Viererkabel 4K multiviewer mit 1 Ertrag x HDMI und 1 Ertrag x VGA
1. Einleitung:
Schnittstellen-Art: HDMI;
Quantität: 1 Satz;
Teiler-Farbe: Grau;
Maß: ca. 189*90*25mm/6.7x3.2x0.9in;
2. Paket eingeschlossen:
1 x 4 Input hdmi Viererkabel 4K multiviewer mit 1 Ertrag x HDMI und 1 Ertrag x VGA;
1 x-Fernbedienung;
1 x DC-Stromadapter;
1 x-Benutzerhandbuch;
3. Spezifikationen
| Technisch | |
| HDMI-Befolgung | HDMI 1.4b |
| HDCP-Befolgung | HDCP 1,4 |
| Videobandbreite | 10.2Gbps |
| Videobeschlüsse | 3840x2160@30Hz, 1920x1080@50/60Hz, 1280x720@50/60Hz, 1920x1200@60Hz, 1024x768@60Hz |
| Farbintensität | 8-Bit |
| Farbraum | RGB, YCbCr-4:4: 4, YCbCr-4:2: 2 |
| Analoge Audioformate | LPCM2.0 44.1KHz 48KHz |
| Esd-Schutz |
Menschlich-Körper Modell: ±8kV (Luftspaltentladung), ±4kV (Kontaktentladung) |

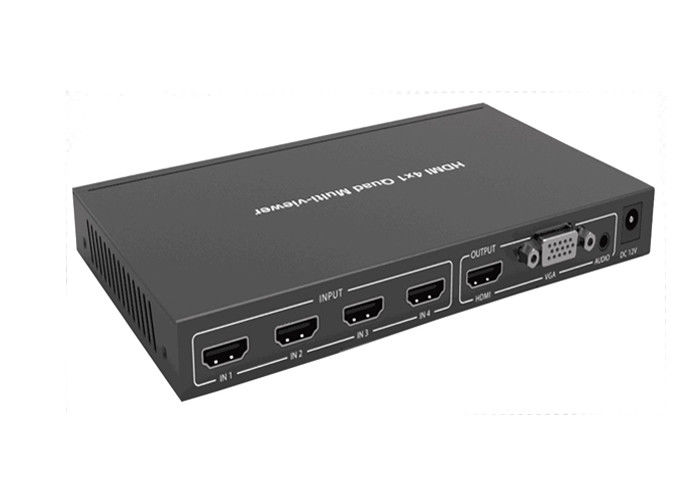

| Verbindungen | |
| Inputhäfen |
Art A [19-pin 4x HDMI weiblich] 1x SEVICER [Mikro-USB, Aktualisierungshafen] |
| Ausgabebausteine |
Art A [19-pin 1x HDMI weiblich] 1x VGA [VGA-D] Audio 1x [3.5mm Stereomini-steckfassung] |
| Mechanisch | |
| Wohnung | Metalleinschließung |
| Farbe | Schwarz |
| Maße | 185mm (W)×128mm (D)×20mm (H) |
| Gewicht | 595g |
| Stromversorgung |
Input: AC100~240V 50/60Hz, gab aus: DC12V/1A (US-/EUstandards, CE/FCC/UL bestätigten) |
| Leistungsaufnahme | 7.68W (maximal) |
|
Funktionieren Temperatur |
0°C | 40°C/32°F | 104°F |
| Lagertemperatur | -20°C | 60°C/-4°F | 140°F |
| Relative Luftfeuchtigkeit | 20~90% relative Feuchtigkeit (kondensationsfrei) |
| Produktname | 4 Input hdmi Viererkabel 4K multiviewer mit 1 Ertrag x HDMI und 1 Ertrag x VGA |
4. Anzeigemodi
Der Viererkabelmultizuschauer hat 5 Anzeigemodi. Sehen Sie bitte die untengenannte Detailbeschreibung.
MODUS 1: Der Viererkabelmultizuschauer zeigt separat vier HDMI-Input an. Drücken Sie die Aufplatte der Knöpfe CH1/CH2/CH3/CH4, oder mit IR-Fernbedienung ist die Knöpfe des Quell 1/2/3/4 zum Vorwählen von Inputquelle, entsprechendes Aufplattenlicht eingeschaltet.
MODUS 2: Der Viererkabelmultizuschauer teilt vier HD-Input mit selber Größe und Anzeige auf einem Schirm. Die Lichter der Aufplatte vier ist eingeschaltet. Im Fenster CH1 können Sie die Aufplatte des Knopfes CH1 oder die Anwendung von IR-Fernbedienung der Knopf des Quell 1 zur zyklischen Inputquelle der Auswahl vier bedrängen. Im Fenster CH2 können Sie die Aufplatte des Knopfes CH2 oder die Anwendung von IR-Fernbedienung der Knopf des Quell 2 zur zyklischen Inputquelle… etc. bedrängen der Auswahl vier.
Der Rest kann auf die gleiche Weise erfolgt sein.
MODUS 3: Der Viererkabelmultizuschauer teilt vier HD-Input und -anzeige auf einem Schirm. Die Lichter der Aufplatte vier ist eingeschaltet. Operationsmethode ist die selbe wie MODUS 2.
MODUS 4: Der Viererkabelmultizuschauer teilt zwei HD-Input mit selber Größe und Anzeige auf einem Schirm. Die Lichter der Aufplatte CH1/CH2 ist eingeschaltet. Im Fenster CH1 können Sie die Aufplatte des Knopfes CH1 oder die Anwendung von IR-Fernbedienung der Knopf des Quell 1 zur zyklischen Inputquelle der Auswahl vier bedrängen. Auf dem Fenster CH2 können Sie die Aufplatte des Knopfes CH2 oder die Anwendung von IR-Fernbedienung der Knopf des Quell 2 zur zyklischen Inputquelle der Auswahl vier bedrängen.
MODUS 5: Der Viererkabelmultizuschauer teilt vier HD-Input und -anzeige auf einem Schirm. Die Lichter der Aufplatte vier ist eingeschaltet. Operationsmethode ist die selbe wie MODUS 2.
7. Fernbedienung
: Drücken Sie diesen Knopf zur Einstellung von Bereitschaftsbetriebsart, drücken Sie diesen Knopf wieder, um auf der Einheit anzutreiben.
: Drücken Sie diesen Knopf zum Öffnen oder zum schließend Anzeigenfensterrahmen.
Res. : Drücken Sie diesen Knopf zur zyklischen Auswahlertragentschließung.
Modus:
: Drücken Sie diese Knöpfe zu
Vorwählen des ErtragAnzeigemodus.
Quelle:
1/2/3/4: Drücken Sie diese Knöpfe zum Vorwählen von Inputquelle.
: Drücken Sie diesen Knopf zur zyklischen Auswahlinputquelle (dieser Knopf kann nur am MODUS 1) benutzt werden.
Audio:
: Drücken Sie diesen Knopf zur zyklischen Auswahlinputquelle (dieser Knopf kann am MODUS 1 nur benutzt werden).
Audio:
: Stummer Knopf.
: Drücken Sie diesen Knopf zum zyklischen Auswahlaudioausgang.
4 Input hdmi Viererkabel 4K multiviewer mit 1 Ertrag x HDMI und 1 Ertrag x VGA
