HDMI 2x1 MultiViewer mit ZACKEN

1. Einleitung

Dieses Produkt ist eine Hochleistung 2 durch 1 Multi-Zuschauer. Es stützt Inputquellanzeige zwei hoher Auflösung auf einem Schirm.

Als Multi-Zuschauer kann es auf einem Schirm in 4 Modi anzeigen.

2. Eigenschaften

1. Konform mit HDMI 1.3a, HDCP 1,2;

2. Unterstützungen multiplexten Input HDMI 2 und 1 Ertrag und 4 Anzeigemodi;

3. Unterstützungen bis zur hochauflösenden Entschließung 1080p;

4. Stützschaber oben, Schaber hinunter Funktion;

5. Stützmulti Ertragentschließung;

6. Stützdigitales Audioformat LPCM/AC3/DTS

3. Paket

• Multi-Zuschauer HDMI 2x1 ------------------------------------------------------------------ 1PCS
• Stromadapter DC-5V1A ----------------------------------------------------------------- 1PCS
• Benutzerhandbuch ------------------------------------------------------------------------- 1PCS

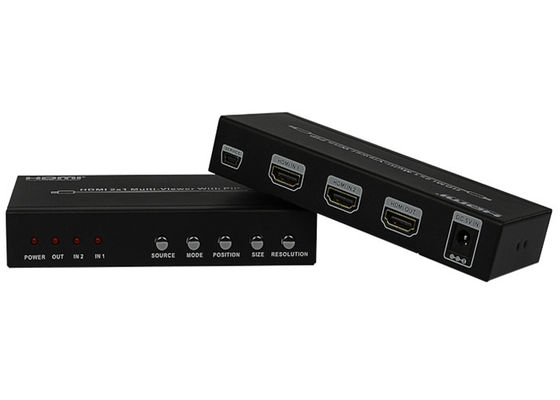

Bild 4.Produicts' für Multi-Zuschauer HDMI 2x1 mit ZACKEN:

5. Spezifikationen

1.Video Bandbreite 225MHz [6.75Gbps]

2.Input trägt 2 × HDMI (weibliche Art)

3.Output trägt 1 × HDMI (weibliche Art),

4.Audio gab PCM2, 5,1, 7.1CH, Dolby-System 5,1, DTS5.1 aus

5.Input Entschließung 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz,

1080p24/30/50/60Hz, 800x600@60, 1024x768@60, 1280x720@60, 1920x1080@60;

Ertrag-Entschließung 1080p, 1080i, 720p, 1024x768,1360x768

Modell menschlichen des Körpers des Schutz-6.ESD: ±8 KV (Luftspaltentladung) ±4 KV (Kontaktentladung)

7. Stromversorgung 5V/1A DC (US-/EUstandards, CE/FCC/UL bestätigten)

8. Bemisst 70 Millimeter (W)×140mm (D)×25 Millimeter (H)

9. Gewicht 300 g

10. Fahrgestelle-Material-Metall

11. Silkscreen-Farbschwarzes

12. Betriebstemperatur 0 °C~40 °C/32 °F °F~104

13. Lagertemperatur −20 °C | 60 °C/−4 °F ~140 °F

14. Relative Luftfeuchtigkeit 20~ 90% relative Feuchtigkeit (kondensationsfrei)

15. Leistungsaufnahme (maximales) 10W

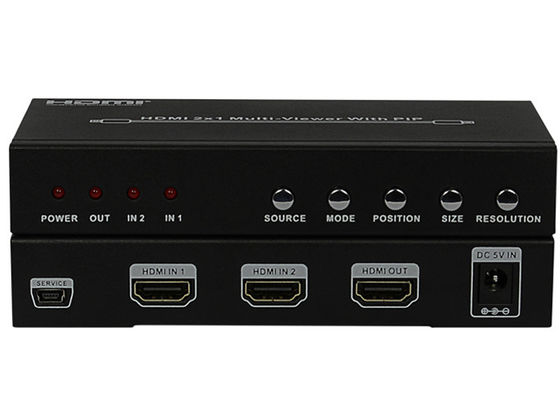

6. Operationssteuerungen und Funktionen

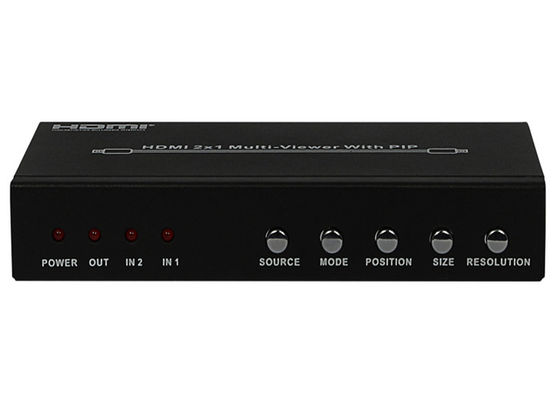

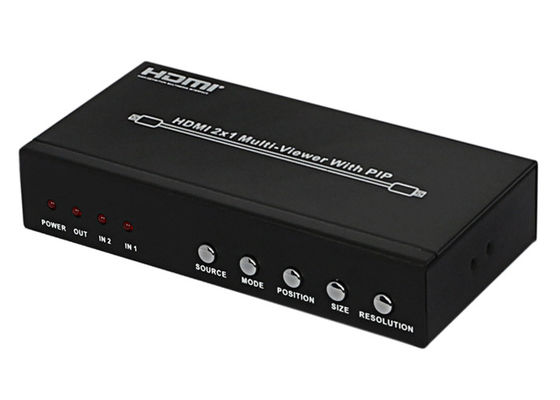

Vorderteil

• ENERGIE LED: Diese rote LED belichtet, wenn das Gerät mit Stromversorgung angeschlossen wird.
• OUTPUT LED: Diese rote LED belichtet, wenn das Fernsehen in entsprechendem HDMI-Ertrag verstopfen

Hafen.

• IN2 LED: Diese rote LED belichtet, wenn das HDMI IN2 als Hauptbild vorgewählt wird.
• IN 1 LED: Diese rote LED belichtet, wenn das HDMI IN1 als Hauptbild vorgewählt wird.
• QUELLE: Drücken Sie den Knopf, um die Inputquelle als Hauptbild vorzuwählen, und die LED zeigt die entsprechende Inputquelle an.
• MODUS: Drücken Sie den Knopf, um Anzeigemodus vorzuwählen. ※ Sehen die Beschreibung 1.
• POSITION: Drücken Sie den Knopf, um die Position des Vorbildes vorzuwählen wenn im ZACKEN-Modus.
• GRÖSSE: Drücken Sie den Knopf, um die Größe des Vorbildes vorzuwählen wenn im ZACKEN-Modus.
• ENTSCHLIESSUNG: Drücken Sie den Knopf, um die Ertragentschließung vorzuwählen.

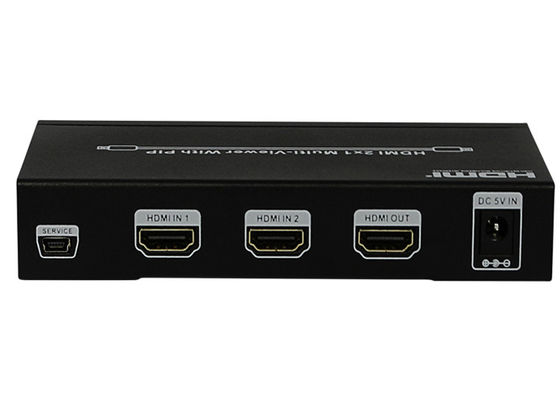

Rückseite

• SERVICE: Angeschlossen an Computer über Werkzeug RS232 und über Wirtcomputer-Software gesteuert.
• HDMI IN1: Dieser Schlitz ist, wo Sie den HDMI-Quellertrag von DVD anschließen, PS3.
• HDMI IN2: Dieser Schlitz ist, wo Sie den HDMI-Quellertrag von DVD anschließen, PS3.
• HDMI OUTPUT: Dieses kerbt ist, wo Sie den HDTV oder den Monitor mit HDMI-Kabel anschließen.
• DC 5V HEREIN: Verstopfen Sie die Stromversorgung DC-5V in die Einheit und schließen Sie den Adapter an Wechselstrom-Wandausgang an.

7. Modus-Einleitung der Beschreibungs-1:

1. Modus 1: Ein-Ansichtmodus

2. Modus 2: ZACKEN-Modus

3. Mode3: Pop-Modus A

4. Modus 4: Pop-Modus B

8. Anwendungs-Beispiel
