Produktdetails:
|
| Produktname: | 1 eingegebene 9 gaben LCD-Videowand-Bildschirmcontroller 3X3 mit IR RS232 aus | Audio: | 3,5 Audioschnittstelle, Stützlinks und rechte Kanäle und Stereo, Handelssignalschalter synchron |
|---|---|---|---|
| Stromversorgung: | Wechselstrom: 100 bis 240 V | Maße (1U): | 1U 19-Zoll-Standardkiste, 442mm (L)*45mm (H)*242mm (W) |
| Farbe: | Schwarz | Schälen des Materials: | Metall |
| Hervorheben: | Videoprüfer 3X3 der wand-RS232,Videowand-Prüfer FCC 3x3,Videowand-Prüfer RoHs HDMI |
||

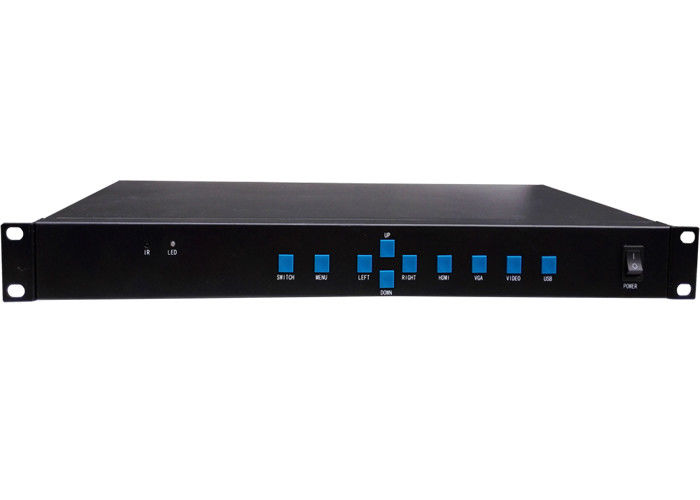

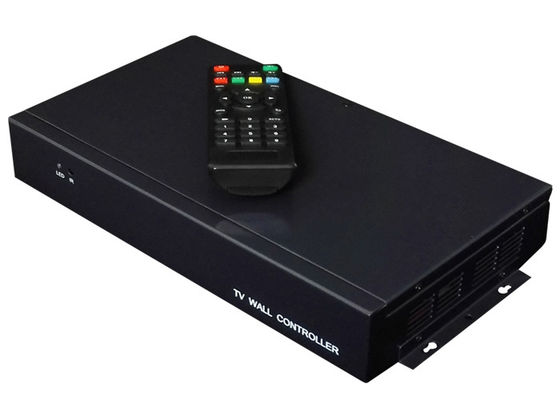

1 eingegebene 9 gaben LCD-Videowand-Bildschirmcontroller 3X3 mit IR RS232 aus
1. Produkteinführung:
ist Videowandkontrolleur 3×3 2×4 4×2 mit 9 Kanälen ein Berufsvideowandprozessor zu
verteilen Sie Videosignal auf mehrfache Fernsehmonitoren für verstärkende Anzeige. Sie stützt HDMI DVI
Input VGAs USB, können Sie schalten, um Anzeige eine von ihnen nach Belieben vorzuwählen.
2. Funktions-Einleitung:
Modell mit 2,1 Multi-Schirmen
Benutzer kann die Ausgabemodule erhöhen oder verringern, die passend sind, Modularbauweise anzunehmen. Und einzelne Maschine
gemeinsame Signalausgabe mit 25 kann maximale HDMI mit Protokoll der Kompatibilität DVI. Sie kann unbegrenztes verwirklichen
Gelenk durch Kaskadenschaltung; Entsprechend Benutzernachfrage kann einzelne Maschine besonders angefertigt werden
verschiedene Arten von Multischirmmustern wie ect 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2.
2,2 Eingangssignal
Es kann 4, das Eingangssignal insgesamt aus 1 Farbmischanzeige, bestehen 1 VGA, 1 HDMI, 1 USB stützen; und
HDMI- und USB-Schnittstelle mit Audio- und Decodierung Videofuntion, Farbmischanzeige und VGA-Signal
addieren Sie relevante Audioschnittstelle. Was mehr ist, kann alles InputVideosignal mit zum Audioausgang schalten
in der Synchronisierung. Das Folgen ist das Schnittstellendiagramm:
2,3 Spiegelfunktion
Vergleichen Sie mit allgemeinem Multischirmprozessor, es kann Fall 180°mirror verwirklichen, in Richtung zu zu arbeiten
jede einzelne Display-Unit. Sie wird scharf den Abstand von LCD-Gelenk verringern, die Bild machen
klarer wenn LCD-Fernsehfall 180°toward über Reihe wenn Benutzer gemeinsames gewöhnliches LCD-Fernsehen.
Nach dargestellt:
Die Spezifikationen der 1 eingegebenen 9 gaben LCD-Videowand-Prüfer 3X3 mit IR RS232 aus:
| Einzelteil | Spezifikation |
| HDMI-Input | |
| Schnittstelle | HDMI (Unterstützung HDCP1.3 und DVI1.0) |
| Entschließung | Bis zu 1920* 1080@60Hz |
| Farbe | 24bit, 16.77M |
| DVI-Input | |
| Schnittstelle | DVI (Unterstützung DVI1.0) |
| Entschließung | Bis zu 1920* 1080@60Hz |
| Farbe | 24bit, 16.77M |
| VGA-Input | |
| Schnittstelle | DB15 |
| Entschließung | 800*600 zu 1920* 1080@60Hz |
| Handels Input | |
| Schnittstelle | RCA |
| Identifizierung | Auto |
| Standard | KAMERAD, NTSC |
| USB | |
| Video | RM, RMVB, AVI, WMV, BEWEGUNG, MP4, FLV, MPG, DAT, MPEG und so weiter, die Entschließung bis zu 1080P |
| Audio | MP3, WMA, FLAC und so weiter |
| Bild | JPG, BMP, PNG |
| Text | TXT |
| Audio herein | Sitz für VGA-Video |
| Audioausgang | Sitz für Ertragvideo |
| HDMI-Ertrag | 1024* 768@60hz, 720P@60Hz, 1080P@60Hz |
| Prüfer | Direktübertragung, Knopfschlüssel, serielle Schnittstelle RS232 |
| Produktname | 1 eingegebene 9 gaben LCD-Videowand-Prüfer 3X3 mit IR, RS232 aus |
System-Topologie der 1 eingegebenen 9 gab LCD-Video-Wand-Bildschirmcontroller 3X3 mit IR RS232 aus:
