Produktdetails:
|
| Produktname: | zeigt Videoprüfer USB/HDMI/VGA/AV Fernsehprozessor 10 der wand-5x2 Fernsehen einen Schirm, der für L | Eingangssignal: | VGA, HDMI, Video, USB |
|---|---|---|---|
| Ausgangssignal: | 10 Ertrag x HDMI | Audio: | 3,5 Audioschnittstelle, Stützlinks und rechte Kanäle und Stereo, Handelssignalschalter synchron |
| Steuermodus: | 、 RS232 Fern-、 Fallschlüssel | Stromversorgung: | Wechselstrom 100 bis 240 V |
| Energie: | 20W | Maße (1U): | 1U 19-Zoll-Standardkiste, 442mm (L)*45mm (H)*242mm (W) |
| Gewicht (1U): | 2.5KG | ||
| Hervorheben: | Videowand-Prüfer 5x2 LCD,Videowand-Prüfer 1U LCD,Videowand-Prozessor Fernsehen 5x2 |
||
5x2 LCD Videovideo-Handels Fernsehprozessor wand-Prüfer USB-HDMI VGA
zeigt Videoprüfer USB/HDMI/VGA/AV Fernsehprozessor 10 der wand-5x2 Fernsehen einen Schirm, der für LED-/LCDanzeige verstärkt
1, Produkteinführung:
zeigt Videoprüfer USB/HDMI/VGA/AV Fernsehprozessor 10 der wand-5x2 Fernsehen einen Schirm, der für LED-/LCDanzeige verstärkt
ist entworfen, ein wirklich Video-Wandprozessor in/out zu sein modularer, gefangenzunehmen, ANZEIGENbekehrter, Weg, verteilen Gesamtformatsignal auf mehrfache Videowand, einschließlich LCD-Fernsehen, TAT, DLP, Plasma, etc., beim Beibehalten eines wahren digitalen Signals.
LM-TV10 2x5 schließen Videowand-Prüfer mit vielen verschiedenen Videoschnittstellen, HDMI, VGA, Handels mit ein, und er ist kann das Video (wie RMVB), Audio (wie MP3), Foto an sich decodieren (wie JPG) durch USB-Schnittstelle. jedes Video mit Audio kann zusammen geschaltet werden. Schnittstelle des Ertrages HDMI, Entschließung ist 1080P, oder 720P, choosen durch Benutzer.
zeigt Videoprüfer USB/HDMI/VGA/AV Fernsehprozessor 10 der wand-5x2 Fernsehen einen Schirm, der für LED-/LCDanzeige verstärkt
Videowand-Prüfer kann durch Fern-, Knopf und RS232 gesteuert werden.
2, Funktions-Einleitung:
1, Multi-Schirmmodell
Benutzer kann die Ausgabemodule erhöhen oder verringern, die passend sind, Modularbauweise anzunehmen. Und einzelne Maschine kann 25 Gelenksignalausgabe des Maximums HDMI mit Protokoll der Kompatibilität DVI. Sie kann unbegrenztes Gelenk durch Kaskadenschaltung verwirklichen; Entsprechend Benutzernachfrage kann einzelne Maschine kundengebundene verschiedene Arten von Multischirmmustern wie ect 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2 sein.
2, Eingangssignal

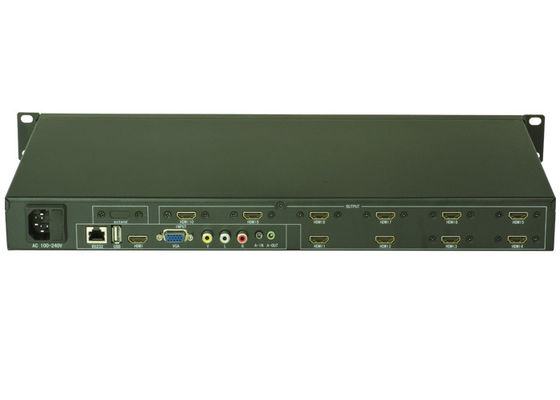

Es kann 4, das Eingangssignal insgesamt aus 1 Farbmischanzeige, bestehen 1 VGA, 1 HDMI, 1 USB stützen; und HDMI- und USB-Schnittstelle mit Audio- und Decodierung Videofuntion, Farbmischanzeige und VGA-Signal addieren relevante Audioschnittstelle. Was mehr ist, kann alles InputVideosignal mit zum Audioausgang in der Synchronisierung schalten. Das Folgen ist das Schnittstellendiagramm:
3, Spiegelfunktion
Vergleichen Sie mit allgemeinem Multischirmprozessor, es kann verwirklichen, dass 180°mirror Funktion in Richtung zu jeder einzelnen Display-Unit umwerfen. Sie wird scharf den Abstand von LCD-Gelenk verringern, die Bild klarer machen, wenn LCD-Fernsehfall 180°toward über Reihe, wenn der Benutzer gemeinsamer gewöhnlicher LCD TV.Following gezeigt:
Vor Fall nach Fall
4, Rand, der Funktion löscht
Ohne Funktion des Randfreien raumes haben alle gemeinsame Display-Unit Rahmenabstand, die Bild Zug in der Vision und im Fühlen oben zerreißen lassen unnatürlich; Bild natürlicher und lebhaft ohne Umwandlung und abgehobenen Betrag nach Prozess des Randfreien raumes. Nach sind Vergleichsdiagramm;
Ohne den Rand, der Funktion nach dem Rand löscht Prozess löscht
5, USB übertragen Funktion
Produkt kann USB zu übertragen und gemeinsame Funktion stützen. Nach der Fertigung von LCD-Gelenkgrundfunktion, kann Benutzer gemeinsames Musterspiel des Videos oder des Bildes bloß einstellen. Es ist einfach und nützlich, keine Bedarfsextraverteilung ein Computer oder andere Sendungsausrüstung, nur müssen wir tun sollen eine u-Scheibe an USB-Schnittstelle in unseren multi--sceen Prozess des Produktes einfügen.
6, Schlüsselfunktion
*** Mehrfache verstärkende Funktionen mit 9 HDMI-Ertrag (3×3, 2×4, 4×2)
*** Mehrfaches Videoeingangsignal mit 1 HDMI, 1 DVI, 1 VGA, 1 USB
*** Stützspiegelfunktion
*** Unterstützungs-edage Maskenfunktion
*** Stützen RS232 und Fernbedienung
| Video | |
| Protokoll | Protokoll der Unterstützungs hdcp1.3, Protokoll der Unterstützungs hdmi1.3, kompatibel mit Protokoll dvi1.0 |
| Gewinn | 0 DB |
| Schnittstellenbandbreite | 2.25Gbps (Summe 6.75Gbps, 2.25Gbps pro Farbe) |
| Maximale Stützentschließung |
HDPC: 1920x1200P@ 60_24bit, HDTV: 1920x1080P@60_36bit |
| Biss Uhrbammel | <0> |
| Gebissene Anstiegszeit | <0> |
| Gebissene Abfallzeit | <0> |
| Maximale Laufzeit | 5nS (±1nS) |
| Schaltverzögerung | 200 ns (maximale Zeit) |
| Videoeingang | |
| Schnittstelle | Vga/dvi-d/hdmi-a weibliche Schnittstelle |
| Signalstärke | T.M.D.S +/- 0.4Vpp |
| Widerstand | 50 Ω |
| Tragen Sie edid ein | Edid leben rewritable |
| Empfohlener maximaler Inputabstand | Weniger als 40 Meter bei 1920x1080@60 (empfohlener Gebrauch zugelassenen speziellen Drahtes HDMI, wie Draht Molex TM) |
| Videoausgang | |
| Schnittstelle | Vga/dvi-d/hdmi-a weibliche Schnittstelle |
| Widerstand | 50Ω |
| Empfohlener Höchstleistungsabstand | Weniger als 10 Meter bei 1920x1200@60 (empfohlener Gebrauch der zugelassenen HDMI-spezifischen Drähte wie Drähte Molex TM) |
| Steuerart | |
| Serienantriebssteuerung | Rs-232, 9 Stiftmann und weibliche d-artige Schnittstelle |
| Baud und Protokoll | Baud: 9600, Datenbits: 8 Bits, Stopbits: 1, keine Parität |
| Seriensteuerhafenstruktur | 2 = TX, 3 = RX, 5 = BODEN |
| Spezifikation | |
| Stromversorgung | 100VAC | 240VAC, 50/60 Hz, internationale anpassungsfähige Stromversorgung |
| Temperatur | Speicher- und Gebrauchstemperatur: -20° | +70° |
| Feuchtigkeit | Speicher- und Gebrauchsfeuchtigkeit: 10% | 90% |
| Fahrgestellegröße | Abhängig von tatsächlichem Modell |
| Produktgewicht | Abhängig von tatsächlichem Modell |
| Die mittlere Zeit zwischen Ausfällen | 30.000 Stunden |
| Garantie | freie Garantie von 1 Jahr, Lebenszeitwartung |
Fallschlüsselpresse
7, Fernsteuerungsfunktion
Fernbedienung ist exklusive Kundenbezogenheit für, ist die jede Funktion des Multischirmprozessors vollständig in Übereinstimmung mit dem Fernbefestigen und Markt kann es nicht kaufen. Fern-cotroller nehmen super-empfindlichen Entwurf an, also ist es Meter Abstand Attainability 7 bis 10, und es kann alle Funktionen des Multischirmprozessors, wie Einstellungen erfüllen, Schalter, justiert. Als die folgenden Bildshows:
8, System-Topologie
