Produktdetails:
|
| SDI-Übertragungsraten: | 2,970 Gbps, 1,485 Gbps | SMPTE-Standard: | 425M Level A u. B, 424M, 292M, 259M-C |
|---|---|---|---|
| SDI-Kabel-Abstand: | 3G/HD/bis 100/200 Meter mit Kabel BELDEN 1694A | HDMI-Kabel-Abstand: | 10 m, 8/12-bit |
| Leistungsaufnahme: | 5W | Maße: | 110mm (W)×288mm (D)×32 Millimeter (H) |
| Gewicht: | 750 g | Fahrgestelle-Material: | Metall |
| Hervorheben: | Konverter 2.970Gbps HDMI,Konverter 5W HDMI,Konverter 1.485Gbps SDI |
||
Konverter 2.970Gbps HDMI

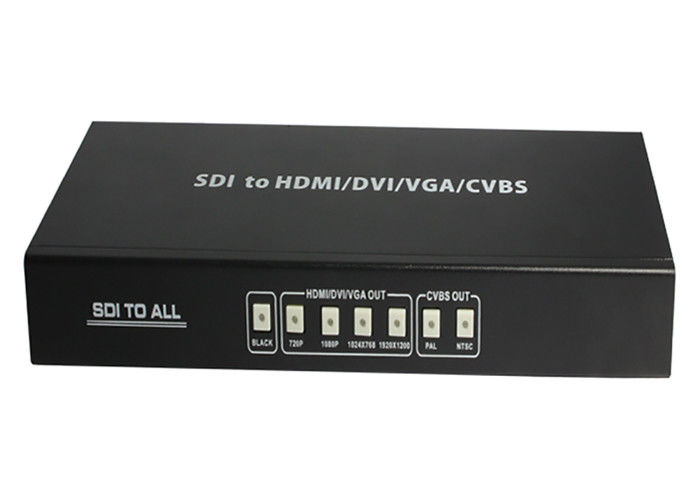

ALLE zum SDI-Schaber-Konverter
1. Einleitung
Das SDI zu ALLEM Schaber-Konverter erlaubt Signale Sd, HD und 3G-SDI, auf HDMI-/DVI/VGA/Compositehafenanzeige gezeigt zu werden. Dies heißt, dass es jetzt einfacher für Fachleute ist, ihr SDI-Signal beim Geben der Fähigkeit zur Anzeigenarbeit über diese der Anzeige zu verteilen und zu verlängern. Außerdem können dank L-/Raudioausgangbenutzer analoge Audioformate ausgeben während Schleife-durch Nutzenbenutzer des Entwurfs 3G-SDI, indem sie sie simultaner Showinhalt auf SDI- und HDMI-/DVI/VGA/Compositehafenanzeigen lassen.
2. Eigenschaften
Stütz-SD-SDI, HD-SDI und 3G-SDI Eingangssignale mit Selbst-entdeckung;
Unterstützungen HDMI/DVI/VGA/Composite und Ertrag SDI (Überbrückung) gleichzeitig;
SDI-Schnittstelle funktioniert an den Bitgeschwindigkeiten von 2,970 Gbit/s, 2.970/1.001 Gbit/s,
1,485 Gbit/s, 1.485/1.001 Gbit/s und 270 Mb/s;
Stützt SDI-Input/Output Abstand bis 100 Meter (3G-SDI), 200
Meter (HD-SDI) oder 300 Meter (SD-SDI);
Stufen Sie jedes mögliches SDI-Signal zu HDMI/DVI/VGA/Composite ein:
1. HDMI-/DVI/VGAtiming: 1280x720,1920x1080,1024x768,1920x1200;
2. zusammengesetztes Format: KAMERAD, NTSC;
Eingabemodi der Unterstützungs SDI:
1. SD-SDI (SMPTE 259M-C, an den Bitgeschwindigkeiten von 270 Mbit/s)
2. HD-SDI (SMPTE 292M, an den Bitgeschwindigkeiten von 1,485 Gbit/s und von 1.485/1.001 Gbit/s)
3. 3G-SDI (SMPTE 424M/425M-AB, an den Bitgeschwindigkeiten von 2,970 Gbit/s und
2.970/1.001 Gbit/s)
Ø stützt schwarze Schirmsignalausgabe;
Ø glich aus und wieder-stoppte Schleifenertrag ab;
Alternativer Audioausgang Ø zu analogem 2CH;
Paket-Inhalt
SDI zu ALLEM Schaber-Konverter 1pcs
12V/2.5A DC Spannung Adapter 1pcs
Benutzerhandbuch 1pcs
3. Spezifikation
SMPTE-Standard ................................................ 425M Level A u. B, 424M, 292M, 259M-C
SDI-Übertragungsraten ..................................... 2.970Gbps, 2.970/1.001Gbps, 1.485Gbps,
1.485/1.001Gbps und 270Mbps

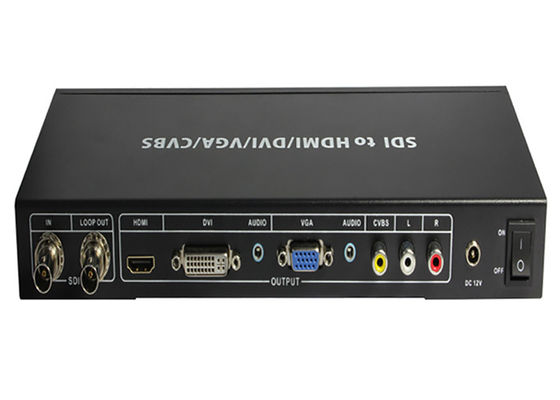

Eingegebener Hafen ........................................................... 1×BNC (SD/HD/3G-SDI)
Ausgabebaustein ........................................................... 1×BNC (SD/HD/3G-SDI Überbrückung),
1×HDMI (Art ein Verbindungsstück),
1×DVI mit Audio
1x VGA mit Audio
1×Composite mit R/L
Esd-Schutz .................................................. Menschlich-Körper Modell:
±8kV (Luftspaltentladung)
±4kV (Kontaktentladung)
SDI-Kabel-Abstand ............................................. 3G bis 100m (Kabel BELDEN 1694A)
HD bis 200m (Kabel BELDEN 1694A)
Sd bis 300m (Kabel BELDEN 1694A)
Maße .......................................................... 110mm (W)×288mm (D)×32mm (H)
Gewicht ........................................................................ 750g
Fahrgestelle-Material......................................................... Metall
Betriebstemperatur .............................................. 0 ˚F ˚C~40 ˚C/32 ˚F~104
Lagertemperatur .................................................. ˚F −20 ˚C~60 ˚C/−4 ˚F~140
Relative Luftfeuchtigkeit ........................................................ 20~90% relative Feuchtigkeit (kondensationsfrei)
Leistungsaufnahme ......................................................... 5W
