16x16 HDCP1.4 HDMI-Matrix-Switcher RS232 IR-Steuerung Unterstützung 3D-TV

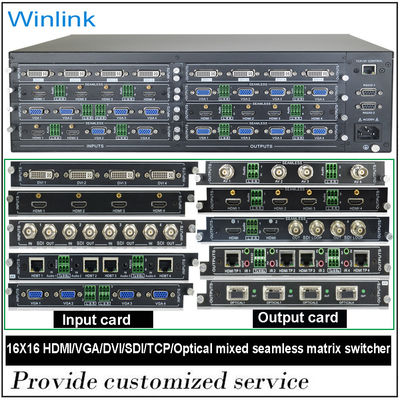

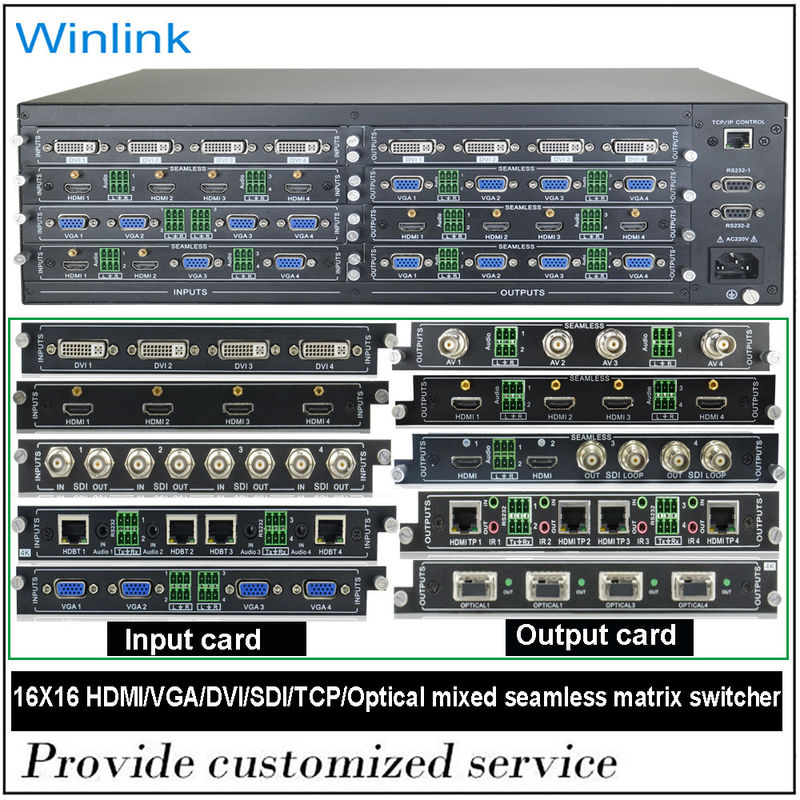

16 x 16 HDMI Matrix Switcher

ⅠBeschreibung.

Der WL-1616H ist ein 16 x 16 HDMI-Matrix-Switch, der eine einfache und erschwingliche Möglichkeit bietet, eine der 16 HDMI-Video- und Audioquellen auf 16 HDMI-Displays zu leiten,mit einer schnellen Ansicht aller Portverbindungen über das Frontpaneel-LCD oder den lokalen HDMI-Ausgang für mehrfache Quellenvorschau.

Der WL-1616H verfügt über eine nahtlose Schaltung, die eine FPGA-Matrix-Architektur verwendet, um kontinuierliche Videostreams, Echtzeitsteuerung und stabile Signalübertragungen zu gewährleisten.mit einem eingebauten Hochleistungs-Skalierer, kann der WL-1616H verschiedene Eingabeauflösungen leicht in optimale Ausgabeauflösungen umwandeln, wodurch die Zuschauer die beste Video- und Bildqualität auf allen Displays erhalten.Der Schalter integriert die Videowandfunktion mit einer intuitiven Web-GUI, mit der Sie 32 Verbindungsprofile erstellen können, die in verschiedene Videowandlayouts angepasst werden können.

Der WL-1616H ist eine ideale Lösung für Anwendungen, bei denen mehrere HDMI-Displays mit mehreren HDMI-Quellen bequem an mehrere Standorte wie Bahnhöfe,Wettbewerbsplätze, Casinos, Kontrollzentren, Konferenzräume, Logistikzentren, Sicherheitsmanagement und mehr.

II. Merkmale

1. Unterstützt Display-Auflösungen von bis zu 4K x 2K@30Hz, 1080P@120Hz und 1080P 3D@60Hz

2. 3D HDMI 1.4a-Videoformat

Unterstützung.

3. 3D-Videounterstützung einschließlich Frame Packing für alle 3D-Formate bis zu einer 297MHz TMDS-Uhr.

4. Unterstützt tiefe Farben bis zu 48 Bit pro Pixel.

5. HDCP 1.4-Unterstützung (INPUT), HDCP v1.4a-protokollkonform (OUTPUT).

6. Unterstützt den Empfang von Audiodaten, die der HDMI-Spezifikation 1.4 entsprechen, wie z. B. L-PCM bis zu 192 kHz, komprimiertes Audio (IEC 61937), DSD, DST, DTS und HBR.

7. Vollfarbmetrie einschließlich sYCC601, Adobe RGB, Adobe YCC601, xvYCC erweiterte Farbpalette. 3 8. Funktioniert für TMDS-Uhrfrequenzen bis 300 MHz.

III. Paket

HDMI-Matrix 1 PC

Stromanschluss ---------------------------------------------------- 1 PC

Betriebsanleitung 1 PC

Fernbedienung

RS232 Serienkabel

IV. Spezifikationen

1Frequenz Bandbreite:297MHZ[10.2Gbps]

2. Eingabeorte:16 x HDMI Weibliche Eingangsanschlüsse

3. Ausgangsorte:16 x HDMI Weibliche Ausgangsanschlüsse

4Stromversorgung:Gleichspannung 12V, 2,5A

5. ESD-Schutz Modell des menschlichen Körpers:± 8 kV (Luftablauf) ± 4 kV (Kontaktablauf)

6Abmessungen (mm):1 15 ((W) X 270 (D) X 45 (H)

7Gewicht:g) 900

8. Betriebstemperatur:0°C ~ 40°C / 32°F ~ 104°F

9. Lagertemperatur:-20°C ~ 60°C / -4°F ~ 140°F

10Relative Luftfeuchtigkeit:20 ~ 90% RH (nicht kondensierend)

11. Stromverbrauch:(maximal) 20 W

Ⅴ: Verwendung von Anwendungsbereichen
