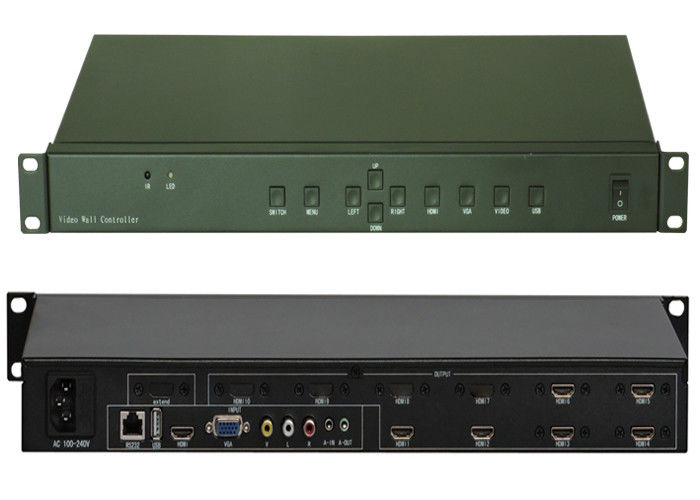

1 LCD-Videowandprüfer Ertrag des Input 6 mit Steuerung RS232

1, Produkteinführung:

Der KASTEN ist ein HD-multischirmprozessor, die besonders auf LCD-Fernsehen abzielen, Ultra-schmaler Seitenlcd-bildschirm, Projektor, kann 2 bis 25 HDMI-Ertrag besonders anfertigen nähend entsprechend der Benutzernachfrage und kann unbegrenztes Gelenk durch Kaskade besonders anfertigen. Produkt unter Verwendung des hochauflösenden Verarbeitungschips, also er können Signal 1080P für Ertrag oder Input stützen und können 1 Farbmischanzeige, 1 VGA, 1USB, 1 HDMI mittlerweile stützen, um einzugeben, und alles Eingangssignal kann zur Multischirmprozessanzeige, Audio schalten und in Verbindung stehendes Video gab auch gleichzeitig aus.

2, Funktions-Einleitung:

1, Multi-Schirmmodell

Benutzer kann sich erhöhen, oder, die Ausgabemodule wegen TK-BOX zu verringern nehmen Sie Modularbauweise an. Und einzelne Maschine kann 25 Gelenksignalausgabe des Maximums HDMI mit Protokoll der Kompatibilität DVI. Sie kann unbegrenztes Gelenk durch Kaskadenschaltung verwirklichen; Entsprechend Benutzernachfrage kann einzelne Maschine kundengebundene verschiedene Arten von Multischirmmustern wie ect 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2 sein.

2, Eingangssignal

Es kann 4, das Eingangssignal insgesamt aus 1 Farbmischanzeige, bestehen 1 VGA, 1 HDMI, 1 USB stützen; und HDMI- und USB-Schnittstelle mit Audio- und Decodierung Videofuntion, Farbmischanzeige und VGA-Signal addieren relevante Audioschnittstelle. Was mehr ist, kann alles InputVideosignal mit zum Audioausgang in der Synchronisierung schalten. Das Folgen ist das Schnittstellendiagramm:

3, Spiegelfunktion

Vergleichen Sie mit allgemeinem Multischirmprozessor, TK-BOX kann verwirklichen, dass 180°mirror Funktion in Richtung zu jeder einzelnen Display-Unit umwerfen. Sie wird scharf den Abstand von LCD-Gelenk verringern, die Bild klarer machen, wenn LCD-Fernsehfall 180°toward über Reihe, wenn der Benutzer gemeinsamer gewöhnlicher LCD TV.Following gezeigt:

Vor Fall nach Fall

4, Rand, der Funktion löscht

Ohne Funktion des Randfreien raumes haben alle gemeinsame Display-Unit Rahmenabstand, die Bild Zug in der Vision und im Fühlen oben zerreißen lassen unnatürlich; Bild natürlicher und lebhaft ohne Umwandlung und abgehobenen Betrag nach Prozess des Randfreien raumes. Nach sind Vergleichsdiagramm;

Ohne den Rand, der Funktion nach dem Rand löscht Prozess löscht

3, System-Topologie
