Produktdetails:
|
| Eingegebene Häfen: | 16 × HDMI (weibliche Art), 1x RS232 | Ausgabebausteine: | 1 × HDMI (weibliche Art), |
|---|---|---|---|
| Audioausgang: | PCM2, 5,1, 7.1CH, Dolby-System 5,1, DTS5.1 | Eingegebene Entschließung: | 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| Ertrag-Entschließung: | 1080p, 1080i, 720p, 1024x768,1360x768 | Esd-Schutz: | ±8kV (Luftspaltentladung), ±4kV (Kontaktentladung) |
| Stromversorgung: | DC 12V/5A (US-/EUstandards, CE/FCC/UL bestätigten) | Maße: | 440mm (W)×200mm (D)×45 Millimeter (H) |
| Betriebstemperatur: | 0°C | 40°C/32°F | 104°F | Lagertemperatur: | -20°C | 60°C/-4°F | 140°F |
| Hervorheben: | 16x1 HDMI MultiViewer,RS232 HDMI Multiviewer,Schirm Multiviewer des Viererkabel-16x1 |
||
Rangierlok ESD-Schutz des Viererkabel-RS232 16x1 HDMI MultiViewer nahtloser
Multi-Zuschauer 16x1 HDMI mit nahtloser Rangierlok
1. Einleitung
Dieses Produkt ist eine Hochleistung 16 durch 1 nahtlose Rangierlok des Multi-Zuschaueresprits. Es stützt Inputquellanzeige sechzehn hoher Auflösung auf einem Schirm. Als Rangierlok kann es den sechzehn HD-Input auch nahtlos frei schalten.
2. Eigenschaften
①Multi-Zuschauer 1× 16×1 HDMI
②1× Benutzerhandbuch
③Kabel 1× RS-232
④2×, das Ohren anbringt
⑤16 x DVI zu HDMI-Kabel
3. Bilder für Multi-Zuschauer 16x1 HDMI mit nahtloser Rangierlok.
4. Spezifikationen
| Technisch | |
| Videobandbreite | 2.25Gbps |
| Eingegebene Häfen | 16 × HDMI (weibliche Art), 1x RS232 |
| Ausgabebausteine | 1 × HDMI (weibliche Art), |
| Audioausgang | PCM2, 5,1, 7.1CH, Dolby-System 5,1, DTS5.1 |
| 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, | |
| Eingegebene Entschließung | 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| 1024x768@60, 1280x720@60, 1920x1080@60; | |
| Ertrag-Entschließung | 1080p, 1080i, 720p, 1024x768,1360x768 |
| Esd-Schutz | ±8kV (Luftspaltentladung), ±4kV (Kontaktentladung) |
| Stromversorgung | DC 12V/5A (US-/EUstandards, CE/FCC/UL bestätigten) |
| Maße | 440mm (W)×200mm (D)×45 Millimeter (H) |
| Gewicht | 1800g |
| Fahrgestelle-Material | Metall |
| Silkscreen-Farbe | Schwarz |
| Betriebstemperatur | 0°C | 40°C/32°F | 104°F |
| Lagertemperatur | -20°C | 60°C/-4°F | 140°F |
| Relative Luftfeuchtigkeit | 20~90% relative Feuchtigkeit (kondensationsfrei) |
| Leistungsaufnahme | 24W |

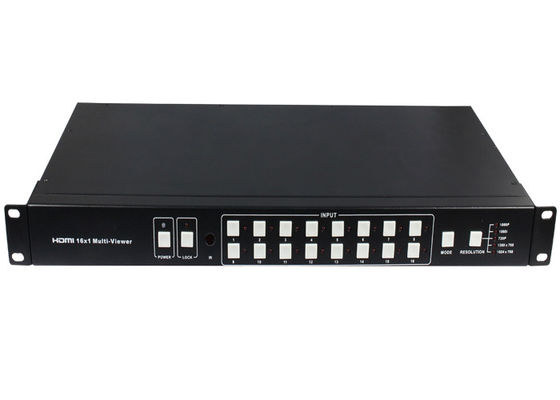

5. Operationssteuerungen und Funktionen
| Zahl | Name | Funktionsbeschreibung | ||||
| 1 | ENERGIE | Drücken Sie diesen Knopf, um das AN/AUS Gerät anzutreiben. | ||||
| LED belichtet Grünes, wenn die Energie eingeschaltet ist, | ||||||
| rot, wenn es ‚im Bereitschafts‘ Modus ist. | ||||||
| 2 | Drücken Sie diesen Knopf, um alle Knöpfe auf der Platte zuzuschließen, | |||||
| VERSCHLUSS | Presse wieder zu entriegeln. Die rote LED belichtet | |||||
| wenn der Knopf zugeschlossen wird. Im Gegenteil Drehungsdunkelheit | ||||||
| wann entriegeln Sie. | ||||||
| 3 | Ir-Empfängerfenster | Empfangen Sie den IR vom Fernprüfer. | ||||
| 4 | HDMI-Inputauswahl | Presse zum Vorwählen den Input von 1 bis 16. | ||||
| Knopfbereich | ||||||
| 5 | MODUS | Drücken Sie den Knopf, um Anzeigemodus vorzuwählen. | ||||
| 6 | ENTSCHLIESSUNG | Drücken Sie den Knopf, um die Ertragentschließung vorzuwählen. | ||||
| NEIN. | ENTSCHLIESSUNG | |||||
| 1 | 1080P, Hauptbildaudio | |||||
| 2 | 1080I, Hauptbildaudio | |||||
| 3 | 720P, Hauptbildaudio | |||||
| 4 | 1360x768, Hauptbildaudio | |||||
| 5 | 1024x768, Hauptbildaudio | |||||

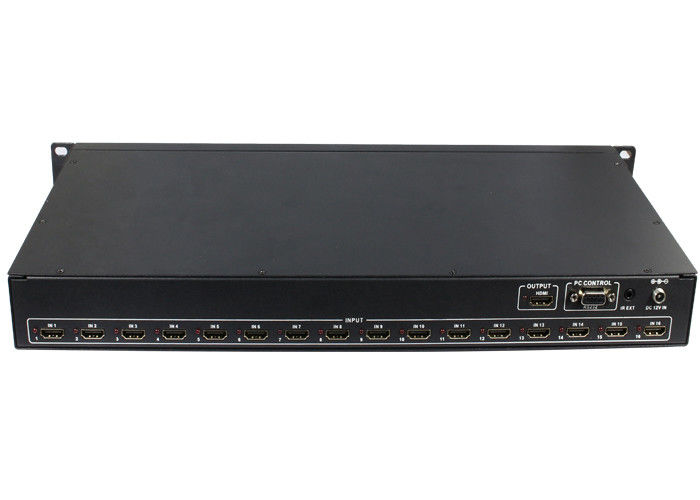

5,2 Rückseite
4/8
6. Detailbeschreibung des Anzeigemodus
Der Multizuschauer 16x1 haben 4 Anzeigemodi.
MODE1: Der Multizuschauer 16x1 trennt Anzeige der sechzehn HD-Input, und jetzt ist es eine nahtlose Rangierlok.
Input
Nahtlose Rangierlok MODE1-16×1
MODE2: Der Multizuschauer 16x1 teilt den vier HD-Input zur selben Größe und Anzeige auf einem Schirm. Und schalten Sie jetzt den Inputknopf auf Vorderteil oder IR-Direktübertragung, der HDMI-Ertrag-Audiowille entsprechend der vorgewählten Inputquelle.
IN9 IN13
Multi-Zuschauer MODE2-4×1
5/8
MODE3: Der Multizuschauer 16x1 teilt den neun HD-Input zur selben Größe und Anzeige auf einem Schirm. Und schalten Sie jetzt den Inputknopf auf Vorderteil oder IR-Direktübertragung, der HDMI-Ertrag-Audiowille entsprechend der vorgewählten Inputquelle.
Multi-Zuschauer MODE3-9×1
MODE4: Der Multizuschauer 16x1 teilt den sechzehn HD-Input zur selben Größe und Anzeige auf einem Schirm. Und schalten Sie jetzt den Inputknopf auf Vorderteil oder IR-Direktübertragung, der HDMI-Ertrag-Audiowille entsprechend der vorgewählten Inputquelle.
Multi-Zuschauer MODE4-16×1
