8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 Meter Ausgangsport

8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBASET 70 Meter Ausgangsport

1.Einführung

Der8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBASET 70 Meter AusgangsportUnterstützt 9 Eingänge, darunter 3 HDMI -Anschlüsse, 1 VGA (YPBPR/CVBS) und 1 DisplayPort, Skalierung von HDMI und HDBasetoutputs (Spiegelung). Es bietet Flexibilitätsanwendung von Audio, das Unbalance -Audio, MIC -In und Line -Out enthält. Der Audioprozessor bietet Auto-Mixer- und Auto-Gain-Steuerung, um Hintergrund-Audio zu mischen oder zu reduzieren, um die wichtige Audioquelle zu verbessern. Das System kann einfach über Telnet, Webgui, IR Remote und RS-232 kontrolliert und konfiguriert werden. Dieser Switcher ist eine geeignete Lösung für Präsentationszwecke im Klassenzimmer und Konferenzraum.

2.Merkmale

• HDMI 2.0b, HDCP 2.2 konform

• 3xhdmi, 1xvga (ypbpr/cvbs), 1xDisplayport, 1xmic in, 4xUnbalance -Audioeingabe

• HDMiand HDBASET (70 m) Ausgänge (spiegelt)

• HDMI/DP -Videoauflösungen bis zu 4K2K@60Hz (4: 4: 4), 4K2K@30Hz, 1080p@120Hz

• VGA -Auflösungen bis zu 1920x1200@60Hz

• Ausgabeauflösungen bis zu 4K2K@30Hz

• Unterstützen Sie automatische und manuelle Schaltmodi

• Unterstützt EDID -Management

• Unterstützt Pass-Through von PCM 2Ch

• Touch Panel-Schaltfläche, Webgui, IR-Fernbedienung, Schreibtischplatte und RS-232-Steuerung

3.Paketinhalt

• 1x5x1 4K60 Präsentationsschalter

• 1 x HDBT -Empfänger

• 2 x Montageohren

• 1 x Fernbedienungseinheit

• 2 x IR -Empfängerkabel (mit Trägerwelle)

• 2 x IR -Emitterkabel

• 1x 24 V/1A Power Adapter

• 1 x 3RCA (weiblich) zum D-Sub-Kabel (männlich)

• 1 x Benutzerhandbuch

• Bilder für8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBASET 70 Meter Ausgangsport ；

4.Spezifikationen

​

5.Betriebskontrollen und Funktionen

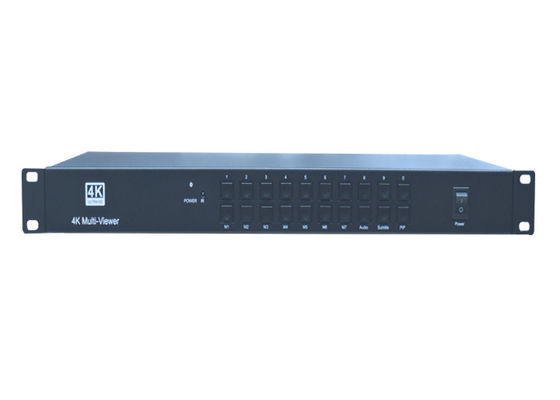

1.1Frontplatte

❶ Netzschaltfläche und Anzeige:

Wenn dieses Gerät durch Drücken des Netzschalters in den Standby -Modus umgestellt wird, beleuchtet der Indikator rot. Wenn der Indikator zum Stromversand umschaltet, leuchtet der Indikator blau.

❷IR -Fenster:

Empfangen von IRSignal von der Fernbedienung.

❸Eingangsquellentasten:

Drücken Sie diese Tasten für die Quellauswahl. Die aktive Quelle wird auf entsprechende Indikatoren auf der Frontplatte beleuchtet.

❹Betriebstasten:

² Drücken Sie die Taste „OK/Menü“ sofort in das OSD. Dann kann der Benutzer mit den 4-Wege-Pfeiltasten navigieren. Eine neue OSD -Einstellung wird durch Drücken der Schaltfläche „OK/Menü“ bestätigt.

² Drücken "Exit/Auto" wird OSD beenden, wenn OSD angezeigt wird. Drücken Sie 5 Sekunden lang "Exit/AUTO", um ein Ein-/Ausschalten des Automatikschalters zu erhalten. Wenn das Taste -LED -Licht eingeschaltet ist, bedeutet dies automatisch eingeschaltet.

² Drücken von „mic-/+“ buttondecreas oder erhöhtes Volumen. Drücken Sie "Vol +/-" Taste, um das „Master-Volumen“ zu erhöhen.

² Tasten „Mic-“ und „Mic+“ gleichzeitig werden die Auflösung von Switcher HDMI/HDBT-Ausgang auf 720p/60 zurückgesetzt.

² Tasten „vol-“ und „Vol+“ gleichzeitig sperren/entsperren Sie die Frontplatte. Diese Taste-LED leuchtet an, wenn die Frontplatte gesperrt ist.

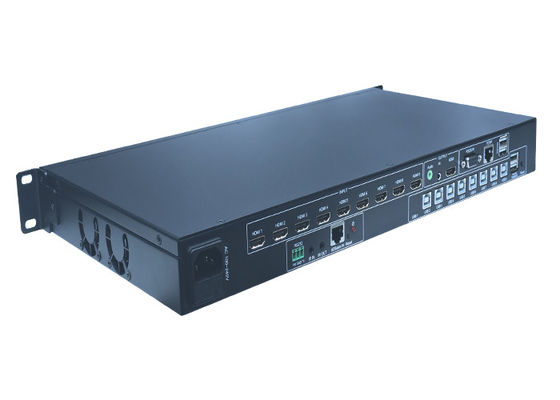

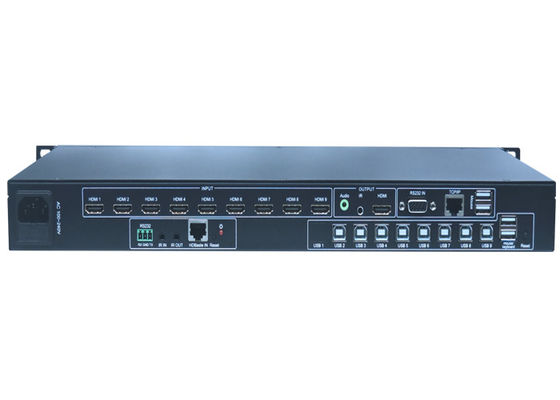

1.2Rückseite

❶

Kontrollanschlüsse:

• LAN:Dieser Port ist der Link für die Web -GUI -Steuerung. Schließen Sie mit einem Kabel mit RJ45 -Kabel an eine aktive Ethernet -Verbindung her.

• RS-232:Seriell Steueranschluss, 3P -Captive -Schraubanschluss, verbindet sich mit einem Steuergerät (z. B. einem Computer), um den mit dem HDBT -Empfänger verbundenen Switcher oder ein anderes Gerät zu steuern.

• Ir in:Verbindet sich mit dem IR -Empfängerkabel (mit Trägerwelle), um IR -Signale zu empfangen, die von der Fernbedienung oder einem anderen Eingangs-/Ausgangsgerät gesendet werden.

• Ir out:Verbunden Sie mit dem IR -Emitterkabel, das zur Steuerung des lokalen Sourcedevice oder des Switcher verwendet wird.

• Kontakt in:Diese Eingangsregelung reserviert für die Auswahl der direkten Quelleingabe. Erdungsstift anschließen (Mark alsauf Panel) mit der folgenden PIN -Nummer für die einzelnen Quellenauswahl.

❷

Audioanschlüsse:

• AUS:Der Audio stammt aus dem Eingangs -Audio, der der ausgewählten Videoquelle entspricht und mit MIC -Audio gemischt wird. Verbindet mit Verstärker für Audio -Source -Sendung.

• Ext1/ext2/ext3/ext4/ext5:Wählen Sie das externe analoge Audio unter OSD/WebGui aus und fügen Sie das Audio in HDMI1/2/3/DP/VGA -Videoquelle ein und geben Sie dann an, um den Anschluss von Audio -Ausgängen anzuzeigen und zu analog. Die VGA -Quelle wählt den ext5 als Standard -Audioeingabe aus.

• Mikrofon in:Schließen Sie das Mikrofon für die Audioquellenausgabe ein.

• 48 V/Mikrofon/Linie:

❸48 -V -Phantom -Leistungsmodus (verbindet mit dem Phantomkondensatormikrofon), des MIC -Modus (verbindet mit dynamischem Mikrofon- und Elektronenkondensatormikrofon) und dem Leitungsmodus (verbindet mit einem Audioeingang mit drahtlosen Mikrofon oder Leitung).

Ausgabeports

• HDBT OUT:Verbindet sich mit kompatiblen Empfänger für Video- und / oder Audioausgabe. Unterstützung von 24 V POC -Funktion.

• ❹HDMI raus:Stellen Sie eine Verbindung zu einer HDMI -Anzeige oder einem AV -Empfänger für Video- und/oder Audioausgabe her.

Eingangsports

Diese Videoeingangsports umfassen 3 HDMI -Eingänge, 1 Anlageporteingang und 1 VGA -Eingang. VGA Port Support VGA, YPBPR und CVBS -Format. Fabrikverlust ist das VGA -Format.

❺USB -Anschluss
Der USB -Port stellt eine Verbindung zu USB Flash Disk oder einem anderen Speicher her, der die Software -Update -Datei enthält, um die Systemfirmware zu aktualisieren.

❻Leistung:

Stecken Sie die 24 -V -DC -Netzteil in das Gerät und schließen Sie den Adapter an eine Wechselstromauslass an.

6.Connection -Diagramm

• Schließen Sie HDMI-Quellgeräte (z. B. Blue-ray DVD) an HDMI-Eingangsanschlüsse des Switchers mit HDMI-Kabel an. Schließen Sie das VGA-Quellgerät (z. B. PC/Note-Book) mit einem VGA-Kabel an den VGA-Eingangsanschluss des Switchers an.

• Schließen Sie das HDMI -Anzeigegerät mit einem HDMI -Kabel an den HDMI -Ausgangsanschluss des Switcher an.

• Schließen Sie das UTP -Kabel an den HDBT -Empfänger an.

• Schließen Sie den Lautsprecher, Kopfhörer oder einen speziellen Verstärker an den Audioausgangsanschluss des Switchers an.

• Verbinden Sie das Steuergerät (z. B. PC) mit dem RS-232-Port des Switchers.

• Schließen Sie den DC24V -Leistungsadapter an den Stromanschluss an und ein Einschalten.
