1.Einleitung

Die Multi-Inputs mit HDMI-Ausgabe-Skalierbox unterstützt 9 Eingänge von 4xHDMI und 1xVGA ((YPbPr,CVBS).
Die Eingangsquelle kann schalten und skalieren, um die Auflösung zu übernehmen und dann über HDMI-Ausgabe zu übertragen.
Die HDTV-Auflösung ist erreichbar.
Diese Skalierbox ist eine geeignete Lösung für Präsentationszwecke im Klassenzimmer und Konferenzraum.

2.Eigenschaften

• Kompatibel mit HDMI2.0/1.4b, HDCP2.2/1.4;

• Unterstützung mehrerer Eingänge: 4 x HDMI, 1 x VGA (YPbPr, CVBS);

• Unterstützung von HDMI-Eingabeauflösungen bis zu 4K UHD 4:44 @ 50/60;

• Unterstützung von Ausgabeauflösungen bis 4K UHD 4:44 @ 60;

• Unterstützung zweier Eingabe-Schaltmodi: automatisch oder manuell;

• Unterstützung des EDID-Managements;

• Unterstützung der Durchleitung von PCM 2CH;

• Das Gerät kann über eine Taste des Touch-Panels, eine IR-Fernbedienung und RS-232 gesteuert werden.

• Unterstützung des Upgrades der USB-Online-Software;

3.Inhalt der Packung

• 1xMultiformat Scaler Switcher

• 2xEhrenaufbau

• 1xFernbedienung

• 1xIR-Empfängerkabel.

• 1x12V/1A Netzausrüstung

• 1x 3RCA (weiblich) bis D-SUB (männlich) Kabel

• 1x3.5mm Jack ((Mann) zu 2RCA ((Frau)) Kabel

• 1x Benutzerhandbuch

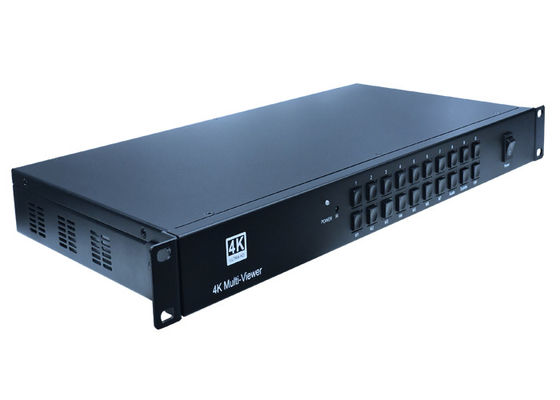

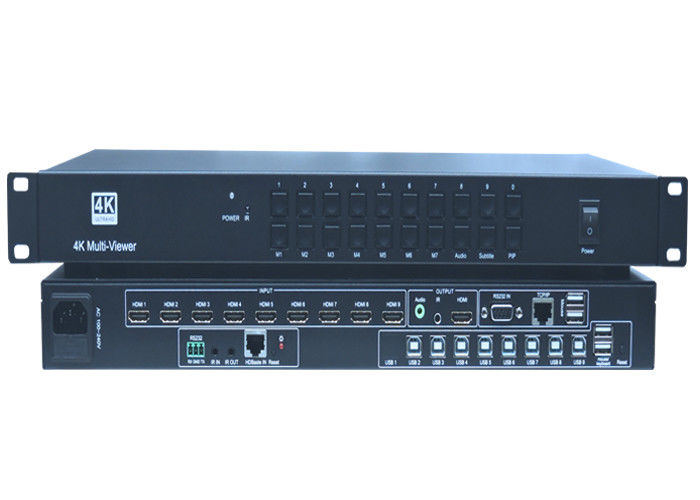

• Wie unten Bilder für9X1 4K2K 60Hz Präsentationsschalter mit HDMI-Ausgangsanschluss

4.Spezifikationen

5. Betriebssteuerung und Funktionen

1.1Vorderseite

❶Anschaltknopf und Anzeiger:

Schaltet zwischen Standby- und Arbeitsmodus. Wenn dieses Gerät in den Standby-Modus geschaltet wird, wird der Anzeiger rot. Wenn er in den Arbeitsmodus geschaltet wird, wird der Anzeiger blau.
❷ IR-Fenster:
Empfang von IR-Signalen von der Fernbedienung, die mit einem Skalierschalter ausgestattet ist.

❸Eingabe-Quelle und automatische Tasten:

Drücken Sie diese Tasten für die Auswahl der Quelle. Die aktive Quelle wird Licht zu den entsprechenden Indikatoren auf der Vorderseite. AUTO-Taste für den automatischen oder manuellen Schaltmodus,wenn der Anzeiger blau wird, wechselt das Gerät in den automatischen Schaltmodus, wenn der Anzeiger ausgeschaltet wird, wechselt das Gerät in den manuellen Schaltmodus.
❹Schaltflächen für die Auflösung:
Drücken Sie diese Tasten für die Auswahl der Ausgabe Auflösungen.

1080P60,720P60; für weitere Auflösungsoptionen verwenden Sie die Fernbedienung oder

RS-232 Steuerungswerkzeuge.

1.2Rückseite


❶Ausgabe:
Verbindung zu einem HDMI-Display oder AV-Receiver für Video- und Audioausgabe.
L/R-Stereo-Audio-Ausgang zum analogen Audio-Eingangsanschluss Ihres Verstärkers.
❷Eingabe:

Die Eingabeanschlüsse umfassen 4 HDMI- & 1 VGA-Eingabeanschlüsse.

YPbPr, C-Video und VGA-Eingabeformate.

❸Steuerung:

USB-Stick
USB-Anschluss verbindet sich mit USB-Flashdisk oder anderen Speicher, die die Software enthält
Update-Datei zur Aktualisierung der Systemfirmware.

RS232
Seriensteueranschluss, 3p-Kaptivschraubanschluss, mit einem Steuergerät (wie
als Computer) zur Steuerung des Skalierschaltgeräts.

IR
Verbindet sich mit einem IR-Empfänger, um IR-Signale zu empfangen, die von der IR-Fernbedienung oder der IR-Fernbedienung gesendet werden

Steuerung eines anderen Geräts.

❹Leistung:

Stecken Sie die 12 V Gleichstromversorgung in das Gerät an und schließen Sie den Adapter an eine Wechselstromsteckdose an.

❺Ein/Aus:

Schalter zum Ein- und Ausschalten.


• ❶Drücken Sie diese Taste, um den Skalier-Schalter anzuschalten oder in den Standby-Modus zu setzen.

• ❷Drücken Sie diesen Knopf, um den Audioaufgang zu stummen oder zu deaktivieren.

• ❸Drücken Sie diese Taste, um die VGA-Eingabe automatisch einzustellen;

• ❹Drücken Sie diese Tasten, um die Eingabequellen auszuwählen.

• ❺Drücken Sie diesen Knopf, um die HDMI-Ausgabeauflösung auszuwählen. (Drücken und halten Sie 5 Sekunden oder länger gedrückt, die HDMI-Ausgangs-Auflösung wird auf 720p60Hz zurückgesetzt.)

• ❻Schaltflächen für die Menüfunktion:
  MENU: Drücken Sie Enter im OSD-Menü.

EXIT: drücken Sie, um das OSD-Menü zu verlassen.
OK: Bestätigen.

Aufwärts/DWON/LEFT/RIGHT-Taste: für die Einstellung des OSD-Wertes.

• ❼VOL-/+: Verringern oder erhöhen Sie die Lautstärke, MIC-/+: Nicht verwendet.

6.Verbindungsdiagramm
