Produktübersicht
Der VINCAN 40x40 Modular HDMI Video Wall Prozessor ist ein professioneller FPGA-basierter Videowall-Matrix-Controller, der für große AV-Systeme, Sicherheitsüberwachungszentren,Kommando- und Kontrollräume, Fernsehüberwachungseinrichtungen und Mehrbildschirm-Anlagen.
Diese 40-Eingabe- und 40-Ausgabe-Konfiguration kombiniert hochauflösende Videowandverarbeitung, nahtloses Matrix-Schalten,flexibles Multi-Window-Management, und zentralisierte Steuerung innerhalb eines Chassis.
Das System unterstützt 4K@60Hz 4:44 HDMI-Eingang und -Ausgang über kompatible Vierkanalkarten.die Betreiber in die Lage versetzen, mehrere Quellen in ihren Anzeigensystemen zu organisieren.
Die optionale 12G-SDI-Konnektivität ermöglicht die Konfiguration des Prozessors für professionelle Broadcast- und Mixed-Interface-AV-Anwendungen.
Mit integriertem Touchscreen, webbasierter Verwaltung, RS-232-Steuerung und LAN-Konnektivität,Der VINCAN 40x40 Videowandprozessor bietet flexible Bedienung und Integration für anspruchsvolle professionelle AV-Umgebungen.
Wesentliche Merkmale
1. 40 HDMI-Eingänge und 40 HDMI-Ausgänge
Der 40x40-HDMI-Videowandprozessor ist für Installationen mit einer großen Anzahl von Videokörpern und Anschlüssen für Bildschirme ausgelegt.
Zu den wichtigsten Fähigkeiten gehören:
- 40 HDMI-Eingangskanäle in der angegebenen Konfiguration.
- 40 HDMI-Ausgangskanäle in der angegebenen Konfiguration.
- Modulare Plug-in-Eingangs- und Ausgangskarten.
- Vier HDMI-Kanäle pro kompatibler Karte.
- Zentralisierte Verwaltung mehrerer Videokörper.
- Flexible Videowand- und Matrix-Ausgabe-Konfigurationen.
- Mehrere unabhängig verwaltete Anzeigengruppen.
Mit den entsprechenden Karten kann der Prozessor eine große Videowand neben Hilfsbildschirmen innerhalb desselben Systems verwalten.Die genaue Eingabe- und Ausgabekartenkonfiguration sollte gemäß den Anforderungen des Projekts bestätigt werden.
24K604:44 Eingabe- und Ausgabeverarbeitung
Der aktualisierte VINCAN-Modulvideowall-Controller unterstützt 4K@60Hz 4:44 auf kompatiblen HDMI-Eingangs- und Ausgangskarten.
Dies ermöglicht es dem System, hochauflösende HDMI-Quellen wie:
- Computerarbeitsplätze.
- Videomanagementsysteme.
- Industrielle Überwachungsschnittstellen.
- Präsentationssysteme.
- Professionelle AV Signalquellen.
4:4Der Prozessor ist daher für Kontrollräume geeignet, in denen Karten, Dashboards, Tabellen und andere detaillierte visuelle Informationen angezeigt werden.
3. Bis zu 16 Windows mit 2K Auflösung
Der VINCAN 40x40 modulare Videowandprozessor unterstützt flexible Multi-Window-Layouts über kompatible Videowand-Ausgabekarten.Das System bietet bis zu 16 Fenster/Schichten innerhalb der anwendbaren Verarbeitungskonfiguration..
Zu den unterstützten Funktionen gehören:
- Freie Fensterposition.
- Größenänderung und Vergrößerung des Fensters.
- Fensterbewegung und Dehnung.
- Überlappende Display-Schichten.
- Einspeicherung der Eingangsquelle.
- Mehrere Anzeigegruppen.
- Kompensation der Videowände.
Der Prozessor ermöglicht es den Betreibern, Videoquellen entsprechend ihren Überwachungs- oder Präsentationsanforderungen zu ordnen.
technische Anmerkung:Die 16-Fenster-Spezifikation gilt für unterstützte 2K-Betriebsbedingungen und die entsprechenden Ausgabe-Karten-Verarbeitungsressourcen.Es bedeutet nicht 16 gleichzeitige 4K60 Fenster oder 16 Fenster auf jeder physischen Ausgabe.
4Integrierte Videowandverarbeitung und Matrix-Switching
Im Gegensatz zu einem einfachen HDMI-Matrix-Switcher kombiniert der VINCAN 40x40-Prozessor Videowandkomposition und Matrix-Signalvermittlung innerhalb einer modularen Plattform.Es unterstützt gleichzeitige Videowand und Matrix-Betrieb.
Beispielsweise kann ein Kontrollzentrum ausgewählte Displays einer mehrfachfensterigen Überwachungswand zuweisen, während andere kompatible Matrix-Ausgänge zur unabhängigen Quellewahl verwendet werden.Diese Architektur hilft AV-Systemintegratoren, Systeme zu entwerfen, die eine zentrale Videoverwaltung mit flexibler Anzeigesteuerung kombinieren.

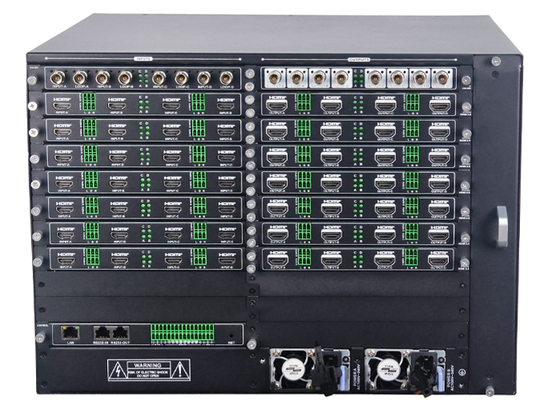

5. Modulare Vierkanal-E/A-Architektur
Der Prozessor verwendet austauschbare Eingangs- und Ausgangskarten, so dass die Systemkonfiguration an die Anlage angepasst werden kann.
Zu den verfügbaren kompatiblen Schnittstellen gehören:
- 4K60 HDMI-Eingangskarten.
- 4K60-HDMI-Videokartenausgabe.
- HDMI-Matrix-Ausgabe-Karten.
- Optionale SDI-Eingabekarten.
- Optionale SDI-Matrix-Ausgabe-Karten.
- Optionale HDMI-Vorschau-Karten.
Das modulare Design ermöglicht es Systemintegratoren, Kartenarten nach den erforderlichen Signalquellen, Ausgabefunktionen und Anzeigengruppen auszuwählen.Die Kartenkompatibilität und die verfügbaren Verarbeitungsfunktionen sollten für die endgültige Konfiguration überprüft werden..
6Optional 12G-SDI-Integration
Die VINCAN modulare Videowandplattform unterstützt optionale 12G-SDI-Karten für die professionelle Video-Signalintegration.und Überwachungssysteme mit SDI-basierten Geräten. Die SDI-Verbindung ist optional und hängt von den installierten Eingangs- und Ausgangskarten ab.

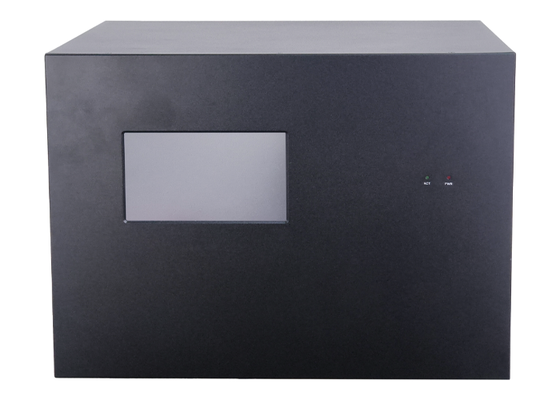

7. Funktion des Touchscreen auf der Vorderseite
Der integrierte Touchscreen bietet eine bequeme lokale Steuerung und Systemüberwachung.
Die Betreiber haben Zugang zu folgenden Funktionen:
- Eingangssignal wechselt.
- Anzeigen von vorgegebenen Speichern und Abrufen.
- Voreinstellungen für den Radlauf.
- Voreinstellungen für Fahrradstart und -halt.
- Netzwerk-IP-Adressen.
- Überwachung des Signals.
- Informationen zur Systemversion.
Der Touchscreen vereinfacht den routinemäßigen Betrieb und die Wartung des Systems vor Ort.
8. Webbasierte und externe Kontrolle
Der 40x40-Video-Wall-Controller unterstützt mehrere Steuerungsmethoden für die professionelle AV-Systemintegration.
Zu den unterstützten Schnittstellen und Methoden gehören:
- Webbrowsersteuerung.
- LAN-Befehlssteuerung.
- RS-232-Serienbefehle.
- Touchscreen auf der Front.
- Eine eigene Client-Software.
- Eine Android-Anwendung.
Der Prozessor bietet auch externe Geräte-Steuerungsschnittstellen, einschließlich konfigurierbarer RS-232/RS-485-Ports, IR-Ports und GPIO-Verbindungen.Diese Optionen ermöglichen es Integratoren, den Videowandprozessor in kompatible zentralisierte AV-Steuerungssysteme zu integrieren.
9. Mehrere Anzeigengruppen und Voreinstellungen
Der Prozessor unterstützt mehrere unabhängig verwaltete Display-Gruppen.Das System unterstützt bis zu 256 Voreinstellungen pro Anzeigengruppe, so dass die Bediener häufig verwendete Layouts speichern und bei Bedarf abrufen können.
Zusätzliche Funktionen sind:
- Bezel-Kompensation.
- Einstellbare Ausgangshelligkeit.
- Konfigurierbare Scrolltextüberlagerungen.
- Eingabequelle OSD-Text
- Überwachung des Signals.
- Konfiguration Import und Export.
- Vorinstellungen.
Diese Funktionen erleichtern den täglichen Betrieb in Kontrollräumen und Überwachungszentren.
10. FPGA-Hardware-Verarbeitungsarchitektur
Der VINCAN 40x40 modulare Videowandprozessor verwendet eine spezielle FPGA-Hardwarearchitektur ohne eingebettetes Betriebssystem.flexibles QuellmanagementZusätzliche Plattformmerkmale sind einstellbare Kühlventilatorgeschwindigkeiten, Echtzeitstatusüberwachung und eine Dual-Power-Supply-Architektur.
Häufig gestellte Fragen
F1: Was ist ein 40x40 HDMI Videowandprozessor?
Ein 40x40 HDMI-Videowandprozessor ist ein Videoverarbeitungssystem, das mit 40 HDMI-Eingängen und 40 HDMI-Ausgängen konfiguriert ist.und bieten Matrix-Signalvermittlung über kompatible Karten.
F2: Unterstützt der Prozessor 4K60 sowohl bei Eingängen als auch bei Ausgängen?
Kompatible HDMI-Eingangs- und Ausgabekarten unterstützen 4K@60Hz 4:4:4, mit vier Kanälen pro Karte.
F3: Unterstützt der Prozessor 16 Fenster bei 4K60?
Die maximale 16-Fenster-/Schicht-Fähigkeit gilt unter unterstützten 2K-Betriebsbedingungen und darf nicht als 16 gleichzeitige 4K60-Fenster interpretiert werden.
F4: Kann es sowohl als Videowand-Controller als auch als Matrix-Switcher funktionieren?
Ja, die modulare Plattform unterstützt die gleichzeitige Verarbeitung von Videowänden und die Matrix-Schaltung mit den entsprechenden Ausgabe-Karten.
F5: Unterstützt der 40x40-Prozessor 12G-SDI?
Für Projekte, die eine professionelle SDI-Signalintegration erfordern, können optionale kompatible 12G-SDI-Karten ausgewählt werden.
F6: Kann das System ohne Computer gesteuert werden?
Ja, der Touchscreen unterstützt lokale Bedienung, einschließlich Signalwechsel, Voreinstellungsmanagement und Anzeige des Systemstatus.
F7: Kann der Prozessor mit AV-Steuerungssystemen von Drittanbietern integriert werden?
Der Prozessor bietet RS-232, LAN, konfigurierbare serielle, IR- und GPIO-Schnittstellen.
F8: Was ist der Unterschied zwischen den 16x16- und 40x40-Modellen?
Beide Modelle gehören zu derselben modernisierten modularen Videoverarbeitungsplattform und verwenden eine kompatible 4K60 I/O-Kartentechnologie.Die 40x40-Konfiguration ist für Projekte konzipiert, bei denen mehrere Quell- und Displayverbindungen innerhalb eines Systems erforderlich sind.
F9: Unterstützt VINCAN maßgeschneiderte Videowandlösungen?
VINCAN bietet OEM/ODM-Dienstleistungen und projektbasierte Konfigurationsunterstützung für AV-Systemintegratoren, Distributoren und professionelle Installationsunternehmer an.
