Produktübersicht
Der VINCAN 16x16 modulare HDMI-Videowall-Prozessor ist ein professioneller FPGA-basierter Videowall-Controller, der für zentralisierte AV-Signalverwaltung, Multi-Window-Videoverarbeitung und flexible Matrixumschaltung entwickelt wurde.
Mit 16 HDMI-Eingängen und 16 HDMI-Ausgängen in der Standardkonfiguration bietet dieser modulare Videowall-Matrixprozessor eine praktische Lösung für Kommandozentralen, Sicherheitskontrollräume, Rundfunkanlagen, industrielle Überwachungssysteme und groß angelegte AV-Installationen.
Der Prozessor unterstützt 4K@60Hz 4:4:4 HDMI-Ein- und Ausgabe über kompatible Vierkanal-I/O-Karten, bis zu 16 Fenster mit 2K-Auflösung in unterstützten Konfigurationen, optionale 12G-SDI-Konnektivität und Bedienung über ein Touchscreen-Panel an der Vorderseite.
Das 16x16-Modell verfügt über die gleichen Videoverarbeitungs- und Fenster-/Layer-Fähigkeiten wie die kleinere 8x8-Konfiguration. Sein Hauptvorteil ist die erhöhte Anzahl von Ein- und Ausgangskanälen, die es ermöglicht, mehr AV-Geräte und Display-Verbindungen in einem einzigen Chassis zu verwalten.
Durch die Kombination von Videowall-Verarbeitung, Matrixumschaltung, Display-Voreinstellungen und mehreren Steuerungsmethoden bietet der VINCAN 16x16 Videowall-Prozessor eine flexible Hardware-Plattform für professionelle AV-Systemintegratoren.
Hauptmerkmale
1. 16 HDMI-Eingänge und 16 HDMI-Ausgänge
Der 16x16 HDMI-Videowall-Prozessor bietet eine zentrale Signalverwaltung für professionelle Multi-Screen-Display-Systeme.
- 16 HDMI-Eingangskanäle.
- 16 HDMI-Ausgangskanäle.
- Vier HDMI-Kanäle pro kompatibler I/O-Karte.
- Modulares Design für Ein- und Ausgangskarten.
- Flexible Quell-Routing- und Display-Gruppenkonfiguration.
- Geeignet für Projekte, die mehrere Quell- und Display-Verbindungen erfordern.
Die modulare Architektur hilft Systemintegratoren, eine Videowall-Lösung basierend auf den tatsächlichen Projektanforderungen zu konfigurieren.
2. 4K60 4:4:4 HDMI-Ein- und Ausgabe
Der aufgerüstete Prozessor unterstützt 4K@60Hz 4:4:4 HDMI-Signale auf kompatiblen Ein- und Ausgangskarten. Zu den Hauptvorteilen gehören:
- Hochauflösende Videoverarbeitung.
- Klare Darstellung von Computergrafiken und feinen Details.
- Unterstützung für professionelle HDMI-Signalquellen.
- Vierkanalige 4K60 HDMI-I/O-Kartenarchitektur.
- Flexible Integration mit 4K-Display-Systemen.
Diese Fähigkeit ist besonders wertvoll in Kontrollräumen, in denen Bediener detaillierte Dashboards, Überwachungsschnittstellen, technische Zeichnungen und andere hochauflösende Inhalte anzeigen müssen.
3. Multi-Window-Videowall-Verarbeitung
Der modulare VINCAN-Videowall-Prozessor unterstützt flexible Fensterverwaltung für LCD- und LED-Videowall-Anwendungen.
- Bis zu 16 Fenster mit 2K-Auflösung in unterstützten Ausgangskartenkonfigurationen.
- Freie Fensterpositionierung und -größenänderung.
- Fensterskalierung, -dehnung und -bewegung.
- Überlappende Fenster und mehrere Display-Ebenen.
- Mehrere unabhängige Display-Gruppen.
- LCD-Rahmenkompensation.
Die maximale Fensteranzahl und Layer-Zuweisung hängt von der ausgewählten Ausgangskarte und der Betriebsauflösung ab. Die 16x16- und 8x8-Modelle verwenden die gleichen kompatiblen Ausgangskarten-Verarbeitungsspezifikationen.
4. Integrierte Videowall- und Matrixumschaltung
Der modulare VINCAN 16x16-Prozessor kombiniert Videowall-Verarbeitungs- und Matrixumschaltungsfunktionen in einer einzigen Hardware-Plattform. Abhängig von den installierten I/O-Karten unterstützt das System:
- Multi-Window-Videowall-Layouts.
- HDMI-Signal-Routing.
- Unabhängige Display-Gruppenverwaltung.
- Quellenauswahl für kompatible Ausgänge.
- Voreinstellungsbasierte Display-Konfiguration.
- Zentrale Steuerung mehrerer AV-Quellen.
Zum Beispiel kann ein Sicherheitskontrollraum eine Gruppe von Bildschirmen für seine Hauptvideowall nutzen, während andere kompatible Ausgänge separaten Überwachungsdisplays zugewiesen werden. Diese integrierte Architektur hilft, die Signalverwaltung in komplexen AV-Installationen zu vereinfachen.

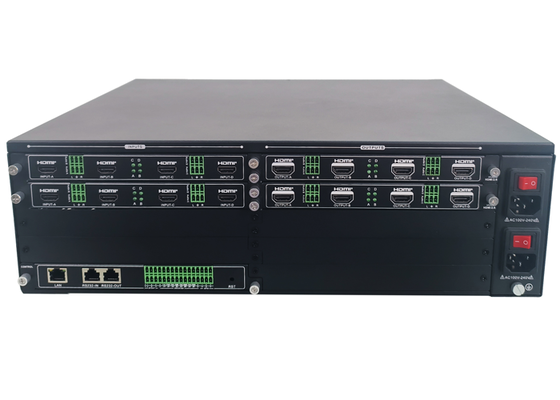

5. Modulare Vierkanal-I/O-Karten
Der Prozessor verwendet modulare Steckkarten mit vier Kanälen pro kompatibler HDMI-Ein- oder Ausgangskarte. Die 16x16 HDMI-Konfiguration besteht aus vier HDMI-Eingangskarten und vier HDMI-Ausgangskarten. Kompatible Kartenoptionen umfassen:
- 4K60 HDMI-Eingangskarten.
- 4K60 HDMI-Videowall-Ausgangskarten.
- HDMI-Matrix-Ausgangskarten.
- Optionale 12G-SDI-Eingangskarten.
- Optionale 12G-SDI-Matrix-Ausgangskarten.
- Optionale HDMI-Vorschau-Karten.
Verfügbare Funktionen hängen von der installierten Kartenkonfiguration ab.
6. Optionale 12G-SDI-Signalintegration
Für professionelle Rundfunk- und Videoproduktionsumgebungen unterstützt der modulare Prozessor optionale 12G-SDI-Signalkarten. Kompatible SDI-Karten ermöglichen es Integratoren, Lösungen für Projekte mit professionellen SDI-Quellen und HDMI-basierten Displaysystemen zu entwickeln. Anwendungen umfassen:
- Rundfunküberwachung.
- Produktionskontrollräume.
- Professionelle Videosignalverwaltung.
- SDI- und HDMI-Systemintegration.
12G-SDI-Schnittstellen sind optional und nicht in der Standard-HDMI-Konfiguration enthalten.

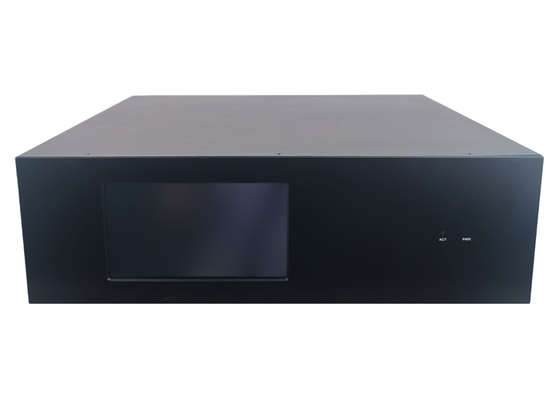

7. Touchscreen-Steuerung an der Vorderseite
Der integrierte Touchscreen an der Vorderseite bietet bequemen lokalen Zugriff auf die Gerätefunktionen. Bediener können den Touchscreen verwenden, um:
- Eingangsquellen auszuwählen und umzuschalten.
- Display-Voreinstellungen zu speichern und abzurufen.
- Voreinstellungszyklen zu konfigurieren.
- Signalstatus anzuzeigen.
- Netzwerkinformationen zu überprüfen.
- Systeminformationen abzurufen.
Der Touchscreen ist besonders nützlich für den Betrieb im Geräteraum und für die Wartung vor Ort.
8. Webbasierte und Fernsteuerung
Der Videowall-Prozessor unterstützt mehrere Steuerungsmethoden für professionelle AV-Installationen. Unterstützte Methoden umfassen:
- Touchscreen an der Vorderseite.
- Webbrowser-Oberfläche.
- LAN / TCP/IP-Befehle.
- RS-232 serielle Steuerung.
- Dedizierte Steuerungssoftware.
- Android-Anwendung.
Diese Optionen ermöglichen es Integratoren, geeignete lokale oder entfernte Steuerungsmethoden für verschiedene Projektumgebungen auszuwählen.
9. Display-Voreinstellungen und Szenenverwaltung
Der Prozessor unterstützt bis zu 256 Display-Voreinstellungen pro Videowall-Gruppe. Bediener können vordefinierte Layouts erstellen und sie bei Bedarf abrufen. Voreinstellungszyklen werden ebenfalls unterstützt, was den Prozessor für Überwachungsumgebungen geeignet macht, in denen sich der Display-Inhalt je nach betrieblicher Aufgabe ändern muss. Zusätzliche Funktionen umfassen:
- Unabhängige Display-Gruppenverwaltung.
- Konfigurierbare Scrolltext-Overlays.
- Einstellbare Ausgangshelligkeit.
- Signalstatusüberwachung.
- Import und Export der unterstützten Systemkonfiguration.
10. FPGA-basierte Hardware-Architektur
Der VINCAN 16x16 Videowall-Prozessor verwendet eine dedizierte FPGA-Hardware-Verarbeitungsarchitektur ohne eingebettetes Betriebssystem. Diese Architektur ist für professionelle Videosignalverarbeitung und zentrale Displayverwaltung konzipiert. Sie eignet sich für AV-Umgebungen, die einen kontinuierlichen Betrieb erfordern, einschließlich Sicherheitsüberwachungszentren, Kommandozentralen, Industrieanlagen und Rundfunkanlagen.
Häufig gestellte Fragen
F1: Was ist ein 16x16 HDMI-Videowall-Prozessor?
Ein 16x16 HDMI-Videowall-Prozessor ist ein Videoverarbeitungssystem mit 16 HDMI-Eingängen und 16 HDMI-Ausgängen. Er verwaltet mehrere Videoquellen und Display-Verbindungen und unterstützt Videowall-Layouts und Signal-Routing über kompatible Verarbeitungskarten.
F2: Unterstützt der VINCAN 16x16 Prozessor 4K60 Ein- und Ausgabe?
Ja. Kompatible HDMI-Ein- und Ausgangskarten unterstützen 4K@60Hz 4:4:4 Videosignale.
F3: Wie viele Fenster kann der Prozessor anzeigen?
Der Prozessor unterstützt bis zu 16 Fenster mit 2K-Auflösung in unterstützten Konfigurationen. Die tatsächliche Fenster- und Layer-Kapazität hängt von den installierten Ausgangskarten und der Betriebsauflösung ab.
F4: Was ist der Unterschied zwischen den 8x8 und 16x16 Modellen?
Beide Modelle teilen sich die gleichen kompatiblen Videoverarbeitungskarten-Fähigkeiten und Fenster-/Layer-Spezifikationen. Der Hauptunterschied liegt in der Ein- und Ausgangskonfiguration. Das 8x8-Modell bietet acht Ein- und acht Ausgangskanäle, während das 16x16-Modell sechzehn Ein- und sechzehn Ausgangskanäle bietet.
F5: Kann der Prozessor sowohl als Videowall-Controller als auch als HDMI-Matrix-Umschalter fungieren?
Ja. Die modulare Plattform unterstützt Videowall-Verarbeitungs- und Matrixumschaltungsfunktionen mit kompatiblen Ein- und Ausgangskarten.
F6: Unterstützt der Prozessor 12G-SDI?
Ja. Optionale kompatible 12G-SDI-Ein- und Matrix-Ausgangskarten sind für professionelle Videoanwendungen erhältlich.
F7: Kann der Prozessor über einen Webbrowser gesteuert werden?
Ja. Der Prozessor unterstützt webbasiertes Management sowie LAN, RS-232, dedizierte Software, Android-Anwendung und Touchscreen-Steuerung an der Vorderseite.
F8: Kann VINCAN kundenspezifische Konfigurationen anbieten?
Ja. VINCAN unterstützt OEM/ODM-Dienstleistungen und projektbasierte Konfigurationsunterstützung. Kunden können ihre Eingangssignalarten, Ausgangsanforderungen, Videowall-Layouts und Steuerungsintegrationsbedürfnisse mit unserem technischen Team besprechen.
