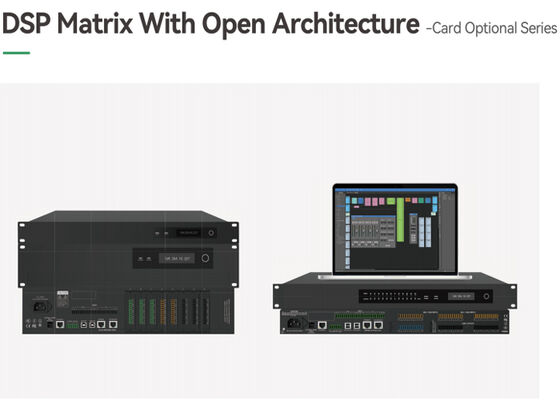

VINCAN Modulare Audio-DSP-Matrix mit offener Architektur, optionalen E/A-Karten und 64x64-Netzwerk-Audio
Modulare Audio-DSP-Matrix mit offener Architektur
Die VINCAN Modulare Audio-DSP-Matrix kombiniert Audioverarbeitung mit offener Architektur, konfigurierbare E/A-Karten und Netzwerk-Audiofunktionen für integrierte AV-Installationen. Das modulare Design ermöglicht es Integratoren, Audio-Schnittstellen für das Projekt auszuwählen, während anpassbare Steuerungs-Schnittstellen und integrierte Lua-Skripting-Unterstützung eine maßgeschneiderte Systembedienung ermöglichen.
Die mitgelieferte Serien-Spezifikationsliste enthält 64 × 64 Netzwerk-Audio-Fähigkeit und acht Audio-E/A-Kartensteckplätze. Chassis-Format, installierte Karten und verfügbare Funktionen sollten für das ausgewählte Modell bestätigt werden.
Hauptmerkmale
Offene Architektur für kundenspezifische Audiosysteme
Konfigurieren Sie die Audio-DSP-Matrix entsprechend den Routing-, Verarbeitungs- und Steuerungsanforderungen der Installation. Die offene Architektur unterstützt projektspezifisches Systemdesign.
Modulare Audio-E/A-Karten
Wählen Sie kompatible Audio-Ein- und -Ausgangs- sowie USB-Schnittstellenkarten, die zu den angeschlossenen Geräten passen. Die modulare Plattform unterstützt zentralisiertes Hardware-Management und flexible E/A-Konfiguration.
64 × 64 Netzwerk-Audio-Fähigkeit
Die Serien-Spezifikation listet eine 64 × 64 Netzwerk-Audio-Fähigkeit für die Mehrkanal-Audioverteilung auf. Bestätigen Sie das Netzwerk-Audio-Protokoll und die Kompatibilität mit anderen Geräten bei der Auswahl der Konfiguration.
Netzwerk-Backup und Aktiv/Standby-Betrieb
Unterstützt Gigabit-Netzwerkübertragungs-Backup und Aktiv/Standby-Betrieb für Installationen, die Redundanz erfordern. Die Backup-Anordnung hängt von der ausgewählten Systemkonfiguration ab.
Optionale unabhängige AEC-Module
Unterstützt die Hinzufügung unabhängiger Akustik-Echo-Unterdrückungsmodule für Konferenzanwendungen. AEC-Modulanforderungen sollten während der Systemkonfiguration spezifiziert werden.
Anpassbare grafische Steuerung
Bearbeiten Sie die grafische Raumsteuerungs-Schnittstelle, um sie an die Installation anzupassen und den Benutzern Steuerelemente zur Verfügung zu stellen, die für ihren Besprechungsraum oder ihr Audiosystem relevant sind.
Integrierte Lua-Skripting
Integrierte Lua-Skripting bietet Optionen zur Erweiterung von Steuerungsfunktionen und zur Anpassung des Systemverhaltens an die Projektanforderungen.
Mehrspur-Audiowiedergabe
Der integrierte Audioplayer unterstützt WAV- und MP3-Dateien, geplante Wiedergabe und 64 GB Medienspeicher für Anwendungen, die gespeicherte Audioinhalte erfordern.
AC/DC-Stromredundanz
Unterstützt eine AC/DC-Dual-Stromredundanz-Anordnung. Bestätigen Sie die Stromanschlüsse und die erforderliche Versorgungskonfiguration für das ausgewählte Chassis.
Optionale Audio-Schnittstellenkarten
CO USB2 USB-Audio-Schnittstellenkarte
Bietet 2 × 2 USB-Audio-E/A bei 48 kHz / 24 Bit. Unterstützt USB-Hot-Plugging mit Steuerung und Konfiguration über Software.
CO AI4 Analog-Eingangskarte
Die CO AI4 bietet einen einstellbaren Eingangsgewinn von 0 bis 54 dB in 6-dB-Schritten. Die aufgeführten Spezifikationen umfassen einen Dynamikbereich von 118 dB, eine Eingangsimpedanz von 5,5 kΩ und eine THD+N von ≤0,001 %. Die Anschlüsse verwenden einen abnehmbaren 12-Pin-3,5-mm-Klemmenblock.
CO AO4 Analog-Ausgangskarte
Die CO AO4 bietet analoge Ausgangsverbindungen mit einem aufgeführten Dynamikbereich von 118 dB, einer Ausgangsimpedanz von 102 Ω und einer THD+N von ≤0,001 %. Die Anschlüsse verwenden einen abnehmbaren 12-Pin-3,5-mm-Klemmenblock.
Kartenwahl und -mengen hängen von den erforderlichen Audioverbindungen und der Chassis-Kompatibilität ab. Die USB-Hot-Plug-Unterstützung bedeutet nicht, dass interne E/A-Karten bei eingeschaltetem Chassis ausgetauscht werden können.
Serien-Referenzspezifikationen
| Parameter |
Spezifikation |
| Architektur |
Offene Architektur mit optionalen Audio-E/A-Karten |
| Netzwerk-Audio-Fähigkeit |
64 × 64 |
| Audio-E/A-Fähigkeit |
16 Spuren, wie im Datenblatt der Serie aufgeführt |
| Audio-E/A-Kartensteckplätze |
8 |
| Medienspeicher |
64 GB |
| Wiedergabeformate |
WAV, MP3 |
| Dynamikbereich |
>118 dB |
| Frequenzgang |
20 Hz-20 kHz (±0,2 dB) |
| Eingangsimpedanz |
5,5 kΩ |
| Kanalkreuzkopplung |
<−112 dB |
| THD+N |
<0,002% |
| Maximaler Eingangspegel bei 1 % Verzerrung |
+22 dBu |
| Kundenspezifische Programmierung |
Integrierte Lua-Skripting |
| Redundanzfunktionen |
Gigabit-Netzwerk-Backup, Aktiv/Standby-Modus und AC/DC-Stromredundanz |
Dies sind Serien-Referenzspezifikationen. Die tatsächliche E/A-Kapazität, Kartenverfügbarkeit und unterstützte Funktionen hängen vom ausgewählten Modell und der installierten Konfiguration ab.
Anwendungen
Konferenz- und Besprechungsraumsysteme
Konfigurieren Sie Mikrofoneingänge, Audioausgänge und optionale AEC-Verarbeitung, um die Anforderungen integrierter Besprechungsräume zu erfüllen.
Multi-Room-Audioinstallationen
Verwalten Sie Audio-Routing und Netzwerk-Audioverteilung über kompatible Geräte mit Steuerungs-Schnittstellen, die auf die Installation zugeschnitten sind.
Schulungs- und Präsentationsräume
Kombinieren Sie konfigurierbare Audio-E/A, gespeicherte Medienwiedergabe und Raumsteuerungsfunktionen für Lehr- und Präsentations-Workflows.
Kundenspezifische AV-Integration
Nutzen Sie Open-Architecture-DSP, modulare Schnittstellenkarten und Lua-Skripting für Projekte, die eine kundenspezifische Audioverarbeitung und -steuerung erfordern.
Konfiguration und Bestellung
Bitte geben Sie Ihre erforderlichen analogen Eingänge, analogen Ausgänge, USB-Audioverbindungen, das Netzwerk-Audio-Protokoll, die AEC-Verarbeitung und die Redundanzanforderungen an, wenn Sie ein Angebot anfordern.
Produktbilder zeigen Beispiel-Chassis und Anwendungskonfigurationen. Computer, optionale Karten und anderes Zubehör sind nur enthalten, wenn sie im bestätigten Angebot aufgeführt sind.
