Produktübersicht

DieNSDesignStudio Programmierbarer AV-Automatisierungscontrollerkombiniert professionelle AV-Gerätesteuerung, anpassbare Touch-Panel-Schnittstellen, browserbasierte Bedienung, Ferntechnik und intelligentes Strommanagement in einer integrierten Plattform.

Das System wurde für Systemintegratoren und kommerzielle AV-Projekte entwickelt und ermöglicht die zentrale Steuerung von Displays, Projektoren, Videoprozessoren, Matrix-Switchern, Audiosystemen, PTZ-Kameras, Beleuchtung,Motorverhüllungen, Umweltgeräte, Zugangskontrollgeräte und andere Systeme von Drittanbietern.

Im Gegensatz zu den anderen Steuerungsprozessoren dieser Produktpalette legt NSDesignStudio größeren Wert auf dieSoftware- und ManagementschichtTechniker können benutzerdefinierte Benutzeroberflächen entwerfen, Gerätebefehle konfigurieren, Steuerlogik erstellen, Videowallquellen und -ausgänge verwalten, Benutzerberechtigungen vergeben,und Projekte über eine visuelle Designumgebung hochladen oder herunterladen.

Der Controller unterstützt den Betrieb des lokalen Netzwerks sowie die Fernprogrammierung, Wartung, Upgrades und Projektübertragung über Ethernet oder das Internet.Der HTML-Webmodus ermöglicht kompatiblen Geräten den Zugriff auf die Steuerumgebung über einen Browser, entweder über einen Cloud-Server über ein öffentliches Netzwerk oder über einen lokal bereitgestellten Webserver.

NSDesignStudio unterstützt auch iPad, iPhone, Android, Windows, Touch-Panel und webbasierte Steuerung.mit bis zu 16 gleichzeitig angeschlossenen Geräten gemäß dem Hardwarehandbuch- Verschiedene Terminals können unterschiedliche Schnittstellen verwenden, um für Betreiber, Administratoren, Techniker oder Raumbenutzer geeignet zu sein.

Durch die Kombination von programmierbarer Hardware, visuellem Schnittstellendesign, webbasierter Fernsteuerung, Multi-Plattform-Steuerung und automatisierter Energieversorgung,NSDesignStudio eignet sich besonders für Projekte, die mehr als nur eine einfache Raumsteuerung erfordern..

Hauptvorteile der Produkte

Webbasierte Fernverwaltung

NSDesignStudio unterstützt den browserbasierten Systemzugang entweder über einen Cloud-Server oder einen lokalen Webserver.

Berechtigte Benutzer können Funktionen wie:

• Zugriff auf die Schnittstelle
• Steuerung des Geräts
• Projektbearbeitung
• Einsparungen im Rahmen von Projekten
• Fernprogrammierung
• Fernwartung
• Fern-Upgrade
• Projekt-Upload und -Download

Die Plattform unterstützt den Remote-Browser-Zugriff über öffentliche 4G/5G-Netzwerke sowie die lokale Webbereitstellung innerhalb eines LAN.

Benutzerdefiniertes Touch-Panel-Interface-Design

Die NSDesignStudio-Software ermöglicht es Systemintegratoren, maßgeschneiderte grafische Steuerungsschnittstellen nach den Anforderungen jedes Raumes, Kunden oder Anwendungsbereichs zu erstellen.

Die Umgebung für die Konstruktion umfasst:

• Rechtecke und grafische Hintergründe
• Multi-State-Tasten
• Steuerelemente für Text und Eingabe
• Schieberegler
• Datenbehälter
• Videowandsteuerungen
• Steuerungen der Signalquelle
• Tischsteuerungen
• Wiederverwendbare kundenspezifische Komponenten
• Mehrere Seiten für verschiedene Betriebsszenarien

Der Schnittstelleneditor bietet auch Ausrichtung, Gruppierung, Sperrung, Schichtung, Rotation, Schriftart, Transparenz, Rand, Hintergrund und Aussehenseinstellungen.

Ereignisgesteuerte Tastensteuerung

Die Buttons können mit verschiedenen Normal-, Drück- und Hover-Zuständen konfiguriert werden.

• Drücken
• Freigabe
• Doppelklick
• Langpressen
• Schiebe

Jede Aktion kann folgendermaßen zugeordnet werden:

• Wechseln Sie die Seiten
• Steuerelemente verstecken
• Anzeigesteuerungen
• Gerätebefehle senden

Dies ermöglicht die Erstellung vereinfachter Benutzeroberflächen sowie fortschrittlicherer Bedienseiten für das technische Personal.

Mehrplattformsteuerung

Ein Steuerungsprojekt kann mehrere Betriebsplattformen unterstützen, darunter:

• iPad
• iPhone
• Android-Tablet
• Android-Smartphone
• Windows-Computer
• Spezielles Touch-Panel
• Browserbasiertes Webterminal

Das Hardwarehandbuch besagt, dass bis zu 16 Steuergeräte gleichzeitig angeschlossen werden können und jedes Gerät eine andere Benutzeroberfläche verwenden kann.

Visuelle Programmierung ohne Code

Die Programmierungsplattform soll die Abhängigkeit von traditionellen Programmiersprachen reduzieren.

Ingenieure können Kontrollseiten und -funktionen visuell konfigurieren, während die Software automatisch 3D-Buttons generieren und transparente PNG-, WMF-, ICO- und GIF-Bild-Assets unterstützen kann.Dies verringert die Planungszeit und vereinfacht die spätere Wartung oder Änderung der Schnittstelle.

Umfassende Steuerung von AV-Geräten

Der programmierbare Steuerungshost unterstützt mehrere Arten von Geräten von Drittanbietern durch:

• RS232
• Das System ist in der Lage, die Daten zu verarbeiten.
• Infrarot
• Relais
• Digitale E/A
• Ethernet
• TCP-Server
• UDP
• IP-basierte Gerätesteuerung

Gemäß dem Hardware-Handbuch bietet die Plattform acht programmierbare RS232-Schnittstellen, acht RS485-Schnittstellen, acht Infrarot-Ports, acht Relais-Ports und acht digitale I/O-Ports.

Erweiterte Netzwerkintegration

Der integrierte TCP/IP-Protokollstapel unterstützt:

• IPv4
• DHCP
• ARP
• ICMP
• IGMP
• UDP
• TCP
• Auflösung der Domänennamen
• Zugriff auf Cloud-Server
• TCP-Serverbetrieb

Der anpassbare Hintergrundserver kann Befehle von Netzwerkgeräten empfangen, mit miteinander verbundenen Zentralcontrollern arbeiten und sich mit kompatibler Steuerungssoftware von Drittanbietern integrieren.

Automatisiertes Strommanagement

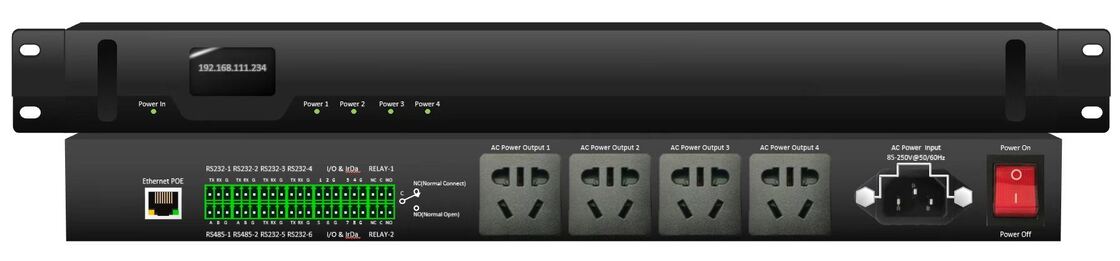

Das Produktbild zeigt vier unabhängig voneinander gesteuerte Wechselstrom-Ausgänge mit entsprechenden Stromstatusindikatoren auf der Front.

Dies ermöglicht die Einbindung verbundener AV-Geräte in Systemstart- und -Ausschaltsequenzen und hilft bei der Koordinierung:

• Anzeigeleistung
• Leistung des Projektors
• Leistung der Audiogeräte
• Leistung der Peripherievorrichtung
• Planmäßiger Systemausfall
• Ein-Touch-Raum-Start

Diese Leistungssteuerung ermöglicht NSDesignStudio eine klarere All-in-One-Automatisierung als die anderen programmierbaren Steuerungsprozessoren in der Produktpalette.

Komplexe Automatisierung und Triggerlogik

Die Plattform unterstützt kombinierte Befehlssequenzen, die aus mehreren Aktionen bestehen.und kombinierte Befehle können verschachtelt werden, um fortschrittlichere Automatisierungsworkflows zu erstellen.

Trigger-basierte Funktionen können auf:

• RS232-Daten
• RS485 Daten
• Status der digitalen E/A
• Netzwerkbefehle
• Außensensoren
• Benutzeroberflächenaktionen

Zum Beispiel kann ein einziger Szenebefehl das Display einschalten, den Projektionsbildschirm senken, eine AV-Quelle auswählen, das Audiosystem anpassen, den Lichtstand einstellen,und aktivieren Sie eine Videokonferenz-Voreinstellung.

Ferntechnik und Wartung

Systemintegratoren können Projekte über Ethernet- oder Internetverbindungen aus der Ferne ändern, anstatt jeden Standort zu besuchen.

Zu den unterstützten Remote-Workflows gehören:

• Neue Programme hochladen
• Herunterladen bestehender Projekte
• Aktualisierung von Schnittstellen
• Änderung der Steuerbefehle
• Fernwartung
• Systemprogramme aktualisieren
• Fehlerbehebung von Netzwerkgeräten

Technische Spezifikation

Software und Benutzeroberflächenfunktionen

Projektmanagement

NSDesignStudio unterstützt:

• Schaffung neuer Projekte
• Eröffnung lokaler Projekte
• Eröffnung von Online-Projekten
• Hochladung von Projekten
• Projekte herunterladen
• Verwaltung von kürzlich verwendeten Projekten
• Wechseln von Schnittstellensprachen

Seine Hauptkonfigurations-Toolbar umfasst Schnittstellenbearbeitung, Ausgabe-Knoten-Konfiguration, Signal-Quell-Konfiguration, Agenten-Konfiguration, Zentralsteuerungskonfiguration, Benutzerkonfiguration, Upload,und Downloadfunktionen.

Anpassung der Schnittstelle

Systemintegratoren können verschiedene Seiten für verschiedene Räume, Betriebsarten oder Benutzerrollen erstellen.

Zu den möglichen Seiten gehören:

• Willkommensseite
• Sitzungskontrollseite
• Quelle-Auswahlseite
• Audio-Steuerungsseite
• Kamera-Steuerungsseite
• Videowandseite
• Seite der Beleuchtungssteuerung
• Stromverwaltungsseite
• Systemstatusseite
• Seite zur technischen Wartung

Die Plattform unterstützt globale Seitenhintergründe, feste oder gradientierte Füllungen, benutzerdefinierte Bilder, wiederverwendbare Komponenten, Antialiasing, Transparenz, Grenzen, abgerundete Ecken und grafische Schichten.

Videowand und Quellverwaltung

Im Gegensatz zu einer einfachen Raumsteuerungsschnittstelle enthält NSDesignStudio dedizierte Konfigurationsbereiche für:

• Ausgangsknotenpunkte
• Signalquellen
• Videowandsteuerungen
• Kontrollen der Quelle
• Eingabegruppen
• Weiterleitungsknoten
• Agentenaufstellung

Dadurch eignet es sich für AV-Systeme, die Raumautomation mit verteilter Videoverarbeitung und Videowandverwaltung kombinieren.Das Softwarehandbuch identifiziert es als die Betriebs- und Steuerungssoftware für verteilte Videoverarbeitungsknoten der AQS-Serie.

Benutzer- und Berechtigungskonfiguration

Es können verschiedene Schnittstellenseiten und Steuerungsfunktionen für:

• Endnutzer
• Administratoren von Tagungsräumen
• Lehrkräfte
• Betreiber
• Systemtechniker
• Wartungstechniker

Dies hilft, zu verhindern, dass nicht autorisierte Benutzer auf erweiterte Systemeinstellungen zugreifen und gleichzeitig eine einfache tägliche Bedienoberfläche beibehalten.

Typische Anwendungen

Konferenzräume für Unternehmen

NSDesignStudio kann eine Ein-Touch-Betrieb in den Besprechungsräumen für:

• Anzeige- und Projektorsteuerung
• Wechseln der Quelle
• Lautstärke
• PTZ-Kamera-Voreinstellungen
• Videokonferenzen
• Beleuchtungsszenen
• Vorhangsteuerung
• Leistungsmanagement von Geräten

Eine Schaltfläche "Start Meeting" kann mehrere koordinierte Befehle ausführen, während eine Schaltfläche "End Meeting" die Geräte in der richtigen Reihenfolge ausschalten kann.

Mehrzimmer-Smart-Büros

Die browserbasierte Verwaltungsarchitektur eignet sich für Organisationen, die mehrere Besprechungsräume oder Kollaborationsräume betreiben.

Einrichtung und AV-Teams können aus der Ferne:

• Kontrollraumsysteme
• Aktualisieren von Steuerungsoberflächen
• Änderungen der Gerätebefehle
• Es werden die vorgegebenen Räume beibehalten.
• Überarbeitete Projekte hochladen
• Zugangssysteme ohne Anreise in den einzelnen Raum

Befehls- und Kontrollzentren

Die Steuerung kann integrieren:

• Videowände
• Verteilte AV-Knoten
• Matrixwechselgeräte
• Anzeige des Bedieners
• PTZ-Kameras
• Geräuschanlagen
• Zugriffssteuerungssignale
• Geräte zur Energieverwaltung

Für Betreiber, Aufseher und Wartungspersonal können benutzerdefinierte Schnittstellen mit verschiedenen Seiten und Berechtigungen für jede Rolle entwickelt werden.

Intelligente Klassenzimmer und Schulungszentren

Lehrer oder Ausbilder können kontrollieren:

• Interaktive Anzeigen
• Projektoren
• Dokumentenkameras
• Computern
• Geräuschanlagen
• Aufnahmegeräte
• Beleuchtung
• Stromsequenzierung

Die Schnittstelle kann für den alltäglichen Unterricht vereinfacht werden, während die technischen Funktionen auf einer geschützten Wartungsseite aufbewahrt werden.

Hörsäle und Mehrzwecksäle

Die Automatisierungsplattform kann koordinieren:

• Projektionssysteme
• Bühnenbildschirme
• Geräte für das Herstellen von Geräten
• Beleuchtungsszenen
• Motorisierte Bildschirme
• Vorhangsysteme
• Ausrüstung der Quelle
• Ausrüstungsleistung

Für Präsentationen, Zeremonien, Schulungen, Performances und Videokonferenzen können vordefinierte Betriebsmodi erstellt werden.

Museen und Ausstellungsräume

NSDesignStudio kann verwendet werden, um zu kontrollieren:

• Multimedia-Ausstellungen
• Digitale Beschilderung
• Interaktive Bildschirme
• Beleuchtungsszenen
• Geplante Medienwiedergabe
• Umweltsensoren
• Ausrüstungsleistung
• Inhalte, die von Besuchern generiert werden

Die browserbasierte Wartung ermöglicht die Fernaktualisierung von Projektinhalten und Steuerungsschnittstellen.

Hotels und Konferenzzentren

Die Plattform eignet sich für:

• Sitzungsräume
• Bankettsäle
• VIP-Treffräume
• Konferenzzentren
• Ausbildungsräume
• Mehrzweckveranstaltungsräume

Für Gäste, Hotelmitarbeiter, Veranstaltungsbetreiber und AV-Techniker können separate Schnittstellen erstellt werden.

Projekte für verteilte AV- und Videowände

Da NSDesignStudio Video-Wall-Steuerungen, Quellkonfiguration, Output-Node-Management und verteilte Knotenunterstützung enthält,Es ist besonders geeignet für Projekte, die AV-Automatisierung mit Netzwerkvideoverteilung kombinieren..

Zu den typischen Einsätzen gehören:

• Sicherheitskontrollräume
• Verkehrsmanagementzentren
• Notfallzentrale
• Unternehmenserlebniszentren
• Ausstellungsräume
• Überwachungsräume auf dem Campus

Warum NSDesign Studio wählen?

Die NSDesignStudio-Lösung ist nicht wie ein anderer herkömmlicher Zentralsteuerungsprozessor positioniert.

• Programmierbare Steuerungshardware
• Design der visuellen Benutzeroberfläche
• Verteilte Videoknotenverwaltung
• Fernzugriff über das Internet
• Übertragung von Cloud-Projekten
• Mehrplattform-Touchsteuerung
• Automatisiertes Strommanagement von Geräten
• Ferntechnik und Wartung

Dies macht es besonders geeignet für Systemintegratoren, die kundenspezifische Benutzererlebnisse liefern und mehrere AV-Systeme effizient nach der Installation warten müssen.
