Produktdetails:
|
| Hervorheben: | 1 Eingangsvideowandcontroller,4 Ausgangsvideowandcontroller,Unregelmäßiger Videowandcontroller |
||
|---|---|---|---|
Ich...die Installationsanweisungen
Um Ihnen wertvolle Zeit zu sparen, führt dieses Handbuch keinen gesunden Menschenverstand ein.
Bei der Verwendung von Elektrogeräten folgen Sie bitte dem gesunden Menschenverstand bei der Verwendung von Elektrogeräten.
Bitte lesen Sie vor dem Gebrauch die Bedienungsanweisung sorgfältig durch, damit Sie das Gerät schnell
sich mit der Inbetriebnahme und dem Gebrauch des Geräts vertraut machen.
II). die Installationsschritte
1. Verbinden Sie den HDMI-Ausgang des Splicing-Prozessors mit dem HDMI-Eingangsanschluss des Flüssigkristalls
eine Anzeigeeinheit, wobei jede Anzeigeeinheit an einen beliebigen HDMI-Ausgangsanschluss des Splicing-Prozessors angeschlossen werden kann;

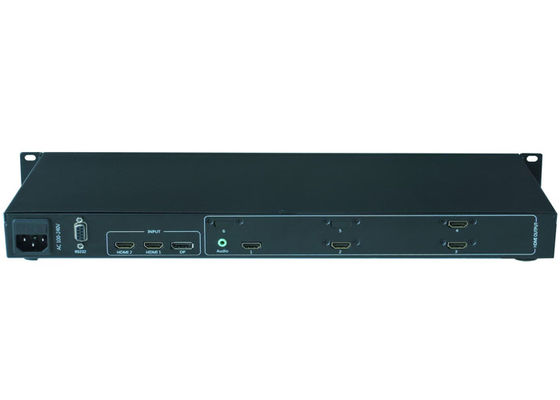

2. Die zu präsentierende Signalquelle an eine der HDMI1, HDMI2 und DP-Schnittstellen anschließen;
3Das erste Mal, wenn Sie die Videowand-Controller einrichten, müssen Sie die Verbindung zur RS232 Schnittstelle
der Videowandsteuerung durch das serielle Kabel.
Das Installationsdiagramm ist wie folgt:
Leistung an

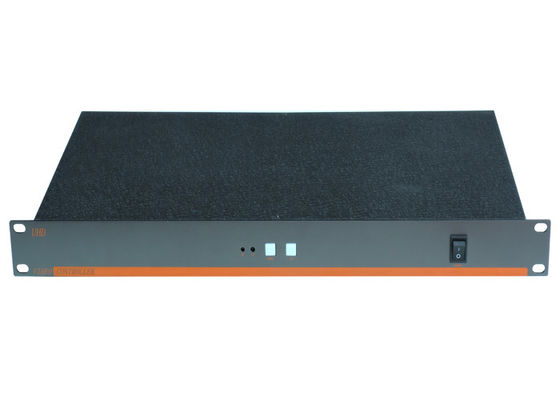

Nachdem die oben genannten Kabel angeschlossen sind, schließen Sie die 100-240-Volt-Wechselstromversorgung an, schalten Sie den Stromschalter des Geräts ein,
das Leistungsanzeigerlicht ist rot und die Vorrichtung im Funktionszustand;
Der erste Gebrauch der 4K-Video-Wall-Controller muss von der Software nach der tatsächlichen Anordnung debuggt werden
Vor dem Debugging müssen die Steuerungssoftware und das Gerät normal kommunizieren.
Der folgende Kommunikations-Einstellungsmodus:
Öffnen Sie den Ordner Software in der CD und kopieren Sie es auf die Computer-Festplatte, öffnen Sie die VideoWallcontrol.exe Datei darin,
und dann wird die folgende Schnittstelle angezeigt:
