1080P MINIsd/HD/3G SDI zu HDMI-Konverter mit HDMI1.3 HDCP1.1/1,2

1,0 Einleitung

Das SDI zu HDMI-Konverter erlaubt Signale SD-SDI, HD-SDI und 3G-SDI, auf HDMI-/SDIanzeigen gezeigt zu werden

bei der Gewährleistung von hohen Bitgeschwindigkeiten von 2,970 Gbit/s, um Ihnen schnelle Signalübertragung ohne irgendeinen Verlust zu geben.

Für Fachleute bedeutet dieses, dass es jetzt einfacher ist, Ihr Signal 3G SDI zu verteilen und zu verlängern

beim Ihnen die Fähigkeit geben, Ihre Arbeit über HDMI-Anzeigendank anzuzeigen errichtet in HDMI-Konverter.

Außerdem sind dank Schleife-durch Entwurf 3G-SDI, Benutzer in der Lage, SDI zu genießen und

HDMI-Anzeigen gleichzeitig.

2,0 Eigenschaften

1) Operation an 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s

und 270Mbits/s.;

2)Stützt SMPTE 425M (Niveau A und Niveau B), SMPTE 424M,

SMPTE 292M, SMPTE 259M-C.;

3)Ausgeglichener und wieder-abgestoppter Schleifenertrag• Integriertes Audiode--embedder für a

Maximum von 8 Kanal, 48 kHz Audio.;

4)Selbstvideomodusentdeckung (3G/SD/HD);

5)Umwandlung von SMPTE 425M waagerecht ausgerichtetes B, zum eines 1080p 50/59.94/zu planieren

60 4:2: Bit 2 10.;

6)Schließen Sie an andere Einheiten an, um Ihr Signal über langen Abständen zu verlängern.;

7)Simultane Anzeige mit SDI- und HDMI-Signalen;

8)Stützsignalübertragungsabstände von bis 300M für SDI-Signale,

200M für HD-Signale und 100M für Signale 3G;

9)1080P MINIsd/HD/3G SDI zu HDMI-Konverter mit HDMI1.3 HDCP1.1/1.2;

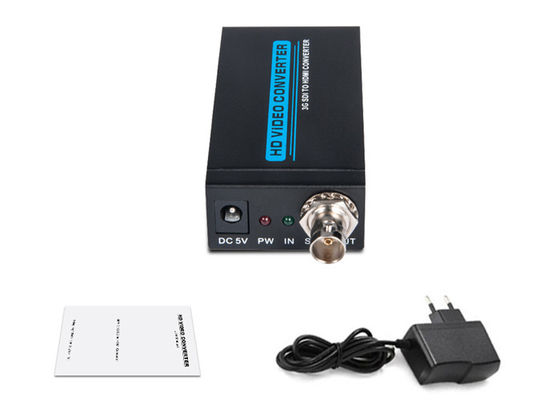

3,0 Verpackenzusätze:

Vor dem Versuch, diese Einheit zu benutzen, überprüfen Sie bitte das Verpacken und vergewissern Sie sich

folgende Artikel werden im Versandkarton enthalten:

(1) SDI ZU HDMI-KONVERTER------------------------------1Pcs

(2) 5V DC Spannung Adapter---------------------------------------1Pcs

(3) Benutzerhandbuch---------------------------------------------------1Pcs

4,0 Spezifikationen

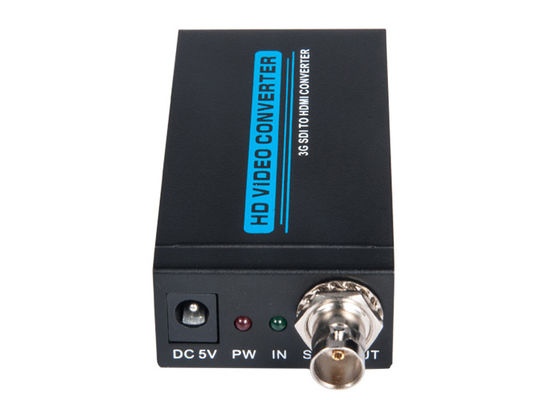

Eingegebener Hafen -----------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI);

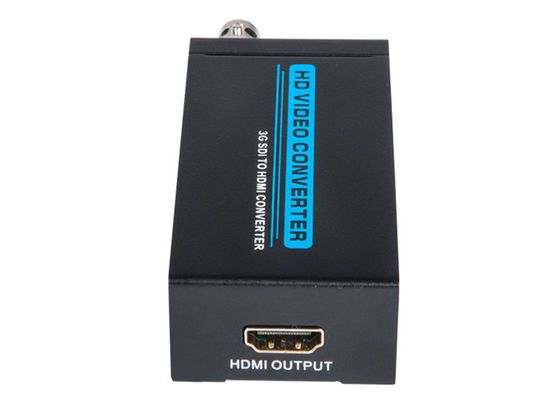

Ausgabebaustein--------------------------------------------------------------------------1 x HDMI;

SDI-Übertragungsraten----------------------2,970 Gbit/s und 2.970/1.001 Gbit/s

In-/Outputentschließung------480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Stromversorgung--------------------------------------------------------------------------DC 5V;

Modell des menschlichen Körpers ESD-Schutzes --------------------±8kV (Luftspaltentladung)

±4kV (Kontaktentladung);

Maß-----------------------------------------------------82mm x 43.5mm x 23mm;

Gewicht------------------------------------------------------------------------------------150g;

Betriebstemperatur----------------------------------0°C | 40°C/32°F | 104°F;

Lagertemperatur------------------------------------20°C | 60°C/-4°F | 140°F;

elative Feuchtigkeit-------------------------------------20 | 90% relative Feuchtigkeit (kondensationsfrei);

Leistungsaufnahme (maximal)-------------------------------------------------------------5W;

Produktname--------------------1080P MINIsd/HD/3G SDI zu HDMI-Konverter mit HDMI1.3 HDCP1.1/1.2;

5,0 Verbindung und Operation

5,01 schließen Sie das Koaxialkabel zwischen SDI-Signalquelle und SDI-INPUT an

vom Konverter.

5,02 schließen Sie das HDMI-Kabel zwischen Konverter und HDMI-Anzeige an.

5,03 schließen Sie den Stromadapter zwischen Konverter und Ausgang an.

5,04 offen die Stromversorgung von HDMI-Signalquelle und von Anzeige. Wählen Sie

arbeitet der Input entspricht Häfen, dann es.
