1080P MINI-HDMI zu Sd-/HD-/3G-SDI Konverter mit HDMI1.3 HDCP1.1/1,2

1,0 Einleitung

Das MINI-HDMI zu SDI-Konverter erlaubt, HDMI-Signale werden gezeigt auf SDI-Anzeige bei der Gewährleistung des Hochs

Bitgeschwindigkeiten von 2,970 Gbit/s, zum Ihnen des Signals der hohen Auflösung ohne irgendeinen Verlust zu geben. Für Fachleute bedeutet dieses

dass es jetzt einfacher ist, Ihr hohes def HDMI Signal mit Audio in SDI für Fernübertragung umzuwandeln

und zeigen Sie Ihre Arbeit über SDI-Anzeige an.

2,0 Eigenschaften

*** Stützen HDMI1.3 HDCP1.1/1.2;

*** Zeigt HDMI-Quelle auf SDI-Anzeige.;

SDI-Schnittstelle funktioniert an den Bitgeschwindigkeiten von 2,970 Gbit/s, 2.970/1.001 Gbit/s;

1,485 Gbit/s, 1.485/1.001 Gbit/s und 270 Mb/s.;

*** Stützt HDMI-Input-TIMING: 480i@59.94, 576i, 720p@50/59.94/60,

1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60. ;

*** Wandelt HDMI-Signal in SDI um: 480i/576i zu SD-SDI (SMPTE 259M-C, an den Bitgeschwindigkeiten von 270 Mbit/s)

720p/1080i zu HD-SDI (SMPTE 292M, an den Bitgeschwindigkeiten von 1,485 Gbit/s oder von 1.485/1.001 Gbit/s) 1080p zu 3G-SDI

(SMPTE 424M/425M-AB, an den Bitgeschwindigkeiten von 2,970 Gbit/s und von 2.970/1.001 Gbit/s).

*** Stützt SDI-Ertragabstand bis 100 Meter (3G-SDI), 200 Meter (HD-SDI) oder 300 Meter (SD-SDI);

*** 1080P MINI-HDMI zu Sd-/HD-/3G-SDI Konverter mit HDMI1.3 HDCP1.1/1.2

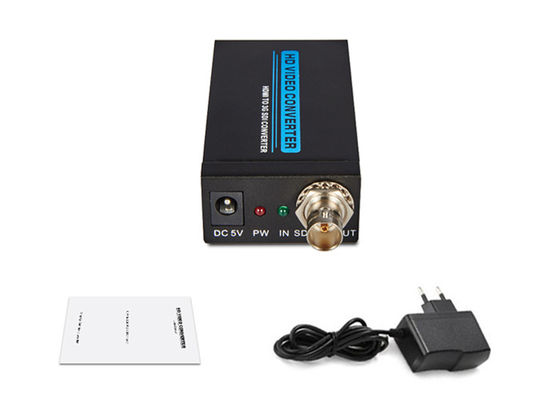

3,0 Verpackenzusätze:

Vor dem Versuch, diese Einheit zu benutzen, überprüfen Sie bitte das Verpacken und vergewissern Sie sich, dass die folgenden Artikel enthalten werden

im Versandkarton:

(1) 1080P MINI-HDMI zu Sd-/HD-/3G-SDI Konverter ------------------------------1Pcs

(2) 5V DC Spannung Adapter---------------------------------------1Pcs

(3) Benutzerhandbuch---------------------------------------------------1Pcs

4,0 Spezifikationen

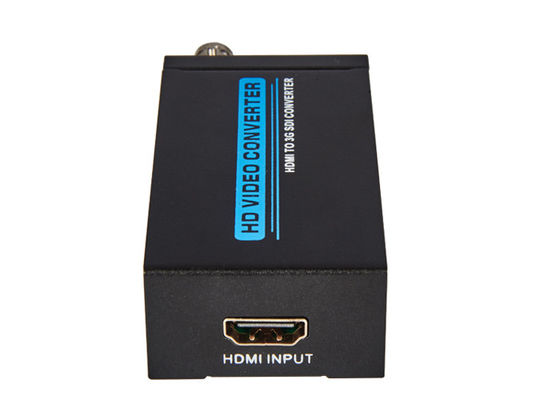

Eingegebener Hafen ---------------------------------------------------------------------------1 x HDMI;

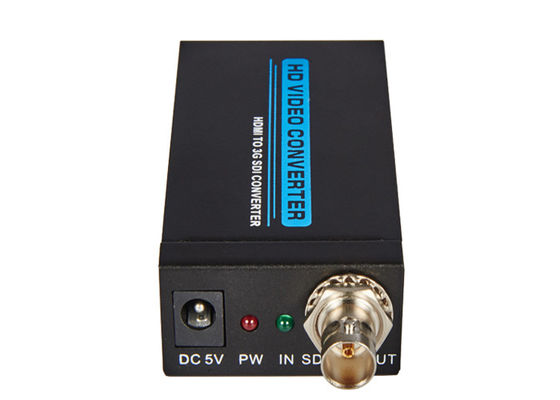

Ausgabebaustein---------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI);

SDI-Übertragungsraten----------------------2,970 Gbit/s und 2.970/1.001 Gbit/s

In-/Outputentschließung------480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Stromversorgung--------------------------------------------------------------------------DC 5V;

Modell des menschlichen Körpers ESD-Schutzes---------------------±8kV (Luftspaltentladung)

±4kV (Kontaktentladung);

Maß-----------------------------------------------------82mm x 43.5mm x 23mm;

Gewicht------------------------------------------------------------------------------------150g;

Betriebstemperatur----------------------------------0°C | 40°C/32°F | 104°F;

Lagertemperatur------------------------------------20°C | 60°C/-4°F | 140°F;

elative Feuchtigkeit-------------------------------------20 | 90% relative Feuchtigkeit (kondensationsfrei);

Leistungsaufnahme (maximal)-------------------------------------------------------------5W;

Produktname-----------------1080P MINI-HDMI zu Sd-/HD-/3G-SDI Konverter mit HDMI1.3 HDCP1.1/1.2;

5,0 Verbindung und Operation

5,01 schließen Sie das HDMI-Kabel zwischen HDMI-Signalquelle und HDMI-INPUT an

vom Konverter.

5,02 schließen Sie das Koaxialkabel zwischen Konverter und SDI-Anzeige an.

5,03 schließen Sie den Stromadapter zwischen Konverter und Ausgang an.

5,04 offen die Stromversorgung von HDMI-Signalquelle und von Anzeige. Wählen Sie

arbeitet der Input entspricht Häfen, dann es.
