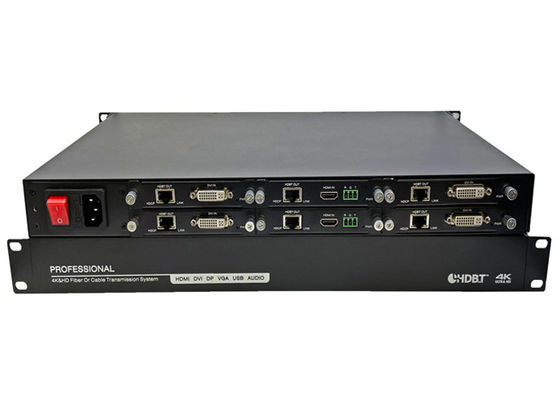

Produktdetails:
|
| Produktname: | Ultra dünnes 4K HDMI über Meter Exender HDBaseT 70 mit 6 HDBaseT-Ausgabebausteinen | HDBaseT-Verbindungsstück: | RJ45 |
|---|---|---|---|
| HDBaseT-Abstand: | 70 Meter und 100 Meter | Bandbreite: | 10,2 Gbps |
| HDBaseT-Version: | V1.0 | Ir-Spezifikation: | Unterstützung 0 ~38 kHz |
| Hervorheben: | 70M USB Videoergänzung,Videoergänzung Unixs USB,Videoergänzung Windows HD |
||
PRODUKTÜBERSICHT:
Übermittler:
①HDBaseT-HERAUS: Schließen Sie an den Empfänger an, den Einheit mit einem einzelnen Kabel CAT5e/6/7 für Getriebe aller Datensignale Energie umfasst.
(2) IR OUTConnect zum IR-Bläser, zum von IR-Signalen Geräten innerhalb des direkten Blickfeldes des IR-Bläsers überzumitteln.
⑶IR HEREIN: Schließen Sie an die IR-Ergänzung an, um den IR-Regelbereich des indirekt verbundenen Gerätes zu erweitern. Garantieren Sie, dass die Direktübertragung, die verwendet wird, innerhalb des direkten Blickfeldes ist von der IR-Ergänzung.
④HDBaseT aktive LED: Diese LED flackert pro zweites wenn Gerätenergie an.
⑤HDBaseT-Verbindung LED: Diese LED belichtet, wann HDBaseT-Verbindung zwischen Übermittler und Empfänger hergestellt wird.
①HDMI HEREIN: Schließt an HDMI-Quellausrüstung wie einen DVD- oder Blu-rayspieler an.
②RS232: Schließen Sie an einen PC oder einen Laptop über Anschluss RS232 an das D-Vor9 Stiftkabel für das Getriebe von Befehlen RS-232 an.
(3) HDCP LED: Diese LED flackert, wenn Gerät kein HDCP hat, immer zu belichten wann Gerät HDCP hat.
Empfänger:
①HDBaseT HEREIN: Schließen Sie an den Empfänger an, den Einheit mit einem einzelnen Kabel CAT5e/6/7 für Getriebe aller Datensignale Energie umfasst.
②IR OUTConnect zum IR-Bläser, zum von IR-Signalen Geräten innerhalb des direkten Blickfeldes des IR-Bläsers überzumitteln.
③IR HEREIN: Schließen Sie an die IR-Ergänzung an, um den IR-Regelbereich des indirekt verbundenen Gerätes zu erweitern. Garantieren Sie, dass die Direktübertragung, die verwendet wird, innerhalb des direkten Blickfeldes der IR-Ergänzung ist.
④HDBaseT aktive LED: Diese LED flackert pro zweites wenn Gerätenergie an.
⑤HDBaseT-Verbindung LED: Diese LED belichtet, wann HDBaseT-Verbindung zwischen Übermittler und Empfänger hergestellt wird.
⑥DC 12V: Verstopfen Sie die Stromversorgung DC-12V in die Einheit und schließen Sie den Adapter an einen Wechselstrom-Ausgang an.
①HDMI-HERAUS: Schließt an HDMI-Quellausrüstung wie einen DVD- oder Blu-rayspieler an.
②RS232: Schließen Sie an einen PC oder einen Laptop über Anschluss RS232 an das D-Vor9 Stiftkabel für das Getriebe von Befehlen RS-232 an.
③HDCP LED: Diese LED flackert, wenn Gerät kein HDCP hat, immer zu belichten wann Gerät HDCP hat.
Produktions-Spezifikationen
| Funktion | Zahl des Eingangssignals | Übermittler: 6-CH (DVI, HDMI, IR, Fernschalter) |
| Zahl des Ausgangssignals | Empfänger: 1CH (DVI, HDMI, IR, Fernschalter) | |
| Getriebeabstand |
WLHDB-USB70: 0-70m WLHDB-USB100: 0-100m |
|
| Video-Übertragungsleistung | Videoeingangschnittstelle | HDMI und DVI-I (einziges Signal der Unterstützungs DVI-D) |
| Videoausgangschnittstelle | HDMI und DVI-I (einziges Signal der Unterstützungs DVI-D) | |
| Entschließung | 1080p/1080i/720p/720i/576p/576i/480p/480i maximale Unterstützung 4K×2K | |
| Maximale Übertragungsrate | 10Gbps | |
| IR | Fernsteuerungsschnittstelle | 3.5mm Audiohafen |
| Fernsteuerungsschnittstelle | Ir-Fernsteuerungssignal | |
| USB | Protokoll | Nur Unterstützungs-USB-Tastatur und -maus |
| Stromversorgung | Spannungsbereich |
Input: AC110V-220V, 50/60HZ Ertrag: DC9V/1A |
| Leistungsaufnahme |
Übermittler: 5W Empfänger: 5W |
|
| Auftrittattribut | Größe (L×W×H) |
Übermittler: 112.4mm×78.9mm×27.9mm Empfänger: 112.4mm×78.9mm×27.9mm |
| Material | Stahlgehäuse | |
| Farbe | Schwarz | |
| Betriebsumgebung | Lagertemperatur | -40-80℃ |
| Relative Luftfeuchtigkeit | 0-95% (keine Kondensation) | |
| Betriebstemperatur | -15℃-55℃ | |
| Produktname | Ultra dünnes 4K HDMI über Meter Exender HDBaseT 70 mit 6 HDBaseT-Ausgabebausteinen | |
Unter Verwendung des Anwendungsdiagramms:
Ultra dünnes 4K HDMI über Meter Exender HDBaseT 70 mit 6 HDBaseT-Ausgabebausteinen
