HD-Mehrbildschirm-KVM-Decoder All-in-One-Maschine IP-basierter KVM-Switch
Die HD Multi-Image KVM All-in-One-Maschine nutzt vollständig die Video-Komprimierungstechnologie.
Netzwerktechnologie, Visualisierungstechnologie, zentralisierte Steuerung und andere fortschrittliche Technologien,
zum Aufbau eines IP-Netzwerks als Verbindung, zur Einrichtung von Video-Splicing-Verarbeitungen, KVM-Kooperationsmanagement,
Audioverarbeitung, zentralisierte Steuerung und andere Funktionen sowie Codierung und Decodierung in einer Einrichtung.
Es hat die Eigenschaften eines verteilten, vernetzten, visuellen und dezentralen Servers.
die wichtigsten Leistungsmerkmale der Synchronisierung, Echtzeit, Kompatibilität, Atmungseffekt und
Farbreduzierung bei der Videoverarbeitung. HDMI-Schnittstelle unterstützt bis zu 3840x2160@30Hz Eingabe und Ausgabe,
Multi-Screen Splicing-Bildschirm, I/O, IR, RS232 externe Steuerung, Kostensenkung, einfache Verkabelung,
visuelle Steuerung, dezentrale Steuerung, für eine Vielzahl von HD- oder 1080P-Videoanwendungsszenarien.

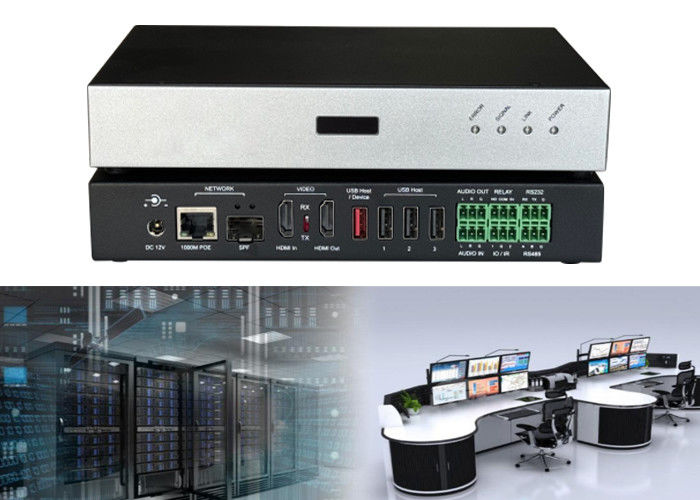

Es kann weit verbreitet im Konferenzzentrum, Ausstellungszentrum, Kommandozentrum, Transportzentrum usw. verwendet werden.
2.IP-basierter KVM-Switch Funktionsmerkmale
- integrierter Encoder-Decoder, Wählcode-Transformationsmodus;
- Unterstützung von H.264 und H.265 Codec-Protokollen;
- Wirklich verteilt, ohne Server, ohne andere Hilfsgeräte, vollständig dezentralisiert;
- Gute Echtzeit, gute Erfahrung, KVM-Sitzvideoausgabe und durchschnittliche lokale Latenzzeit des Hosts von 60 ms;
- Operationsvisualisierung, KVM- und Client-Visualisierung;
- Die HDMI-Schnittstelle unterstützt bis zu 3840x2160@30Hz Eingangs- und Ausgangsfrequenzen;
- Synchronisierungsleistung ist besser, unterstützt LCD, LED, DLP Splicing Screen;
- Unterstützung von Mehrkanal-Decodierung, Einbildschirm 16-Bildschirm, Roaming, Überlagerung;
- Unterstützt die gemeinsame benutzerdefinierte Fensterlayout-Voreinstellung;
- Unterstützung der Vor-Layout und Freigabe;
- Untertitel, Szene, Umfrage der Szene.
- Unterstützung für die personalisierte Anpassung der Schnittstelle.
- IP-basierter KVM-Switch

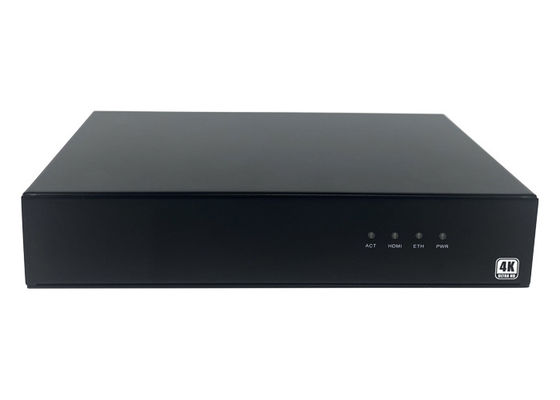

| Auftragsnummer |
Name |
Beschreibung |
| 1 |
Prüfleuchte ACT |
- CPU- und Temperaturgrenzwarnleuchte
|
| HDMI-Pilotlampe |
- Der HDMI-IN-Anschluss in der Rückseite ist hell nach dem Signal Eingabe
- Oder das Licht ist, wenn der HDMI OUT-Port des hinteren Panels mit dem Ausgangsende verbunden ist.
|
| ETH, Pilotenleuchte |
- Der hintere Panel Netzwerk-Port ist mit dem Gigabit-Netzwerk nach dem Licht verbunden
|
| PWR, Pilotenleuchte |
|

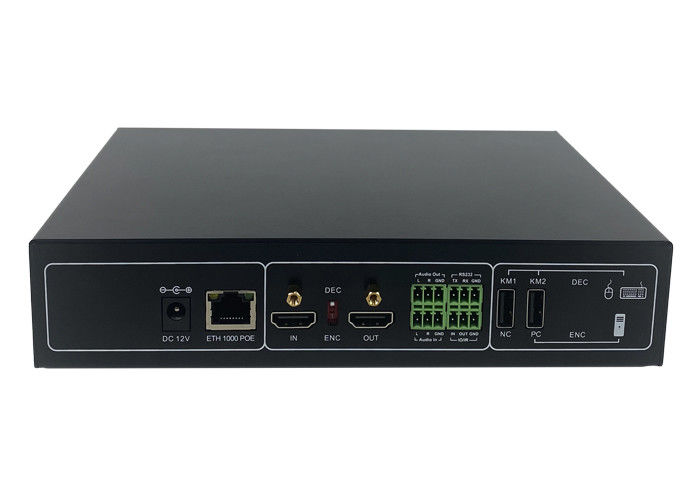

| Auftragsnummer |
Name |
Beschreibung |
| 2 |
Gleichspannungs-Schnittstelle 12 V |
- 12V Gleichstrom-Leistungsschnittstelle, zur Verbindung von DC 5.5 * 2.1 Spezifikations-Leistungsschnittstelle und Netzwerk-POE-Leistungsschnittstelle.
|
| 3 |
E TH 1000 POE |
- Gigabit-Netzwerkoberfläche, unterstützt POE-Stromversorgung, Gigabit-Switch und Netzwerk-POE-Stromversorgung gegenseitiges Backup.168. * *
|
| 4 |
HDMI IN
Video-Eingabeoberfläche
|
- Wird als Eingangsknoten für den HDMI-Videoeingang verwendet.
|
| 5 |
Schalter zum Wählen |
- Für die Verschlüsselung von Eingangs- und Ausgangsmoduswechsel verwendet
- ENC-Code als Eingangsknoten, Signalquelle
- Es ist DEC-Decodierung, als der Ausgabe Knoten, KVM Sitz Knoten und IPC Weiterleitung Knoten
|
| 6 |
HDMI-Ausgang
Videoausgabeoberfläche
|
- Für das Eingangssignal klingelt es aus, wenn es als Eingangsknoten verwendet wird
- Verwenden, um die HDMI-Ausgangsseite als Ausgangsknoten zu verbinden
|
| 7 |
Audio-Ausgabe-Schnittstelle |
- 3.5mm 3 Pin Schnittstelle, für analoge Audio-Ausgabe Schnittstelle, L ist der linke Kanal, R ist der rechte Kanal, GND ist der Boden
|
| 8 |
Audio I n Audio-Eingabeoberfläche |
- 3.5mm 3 Pin analoge Audio-Eingabeoberfläche, L ist der linke Kanal, R ist der rechte Kanal, GND ist der Boden
|
| 9 |
R S232 Schnittstelle |
- R S232 Serienanschluss 3-Pin-Schnittstelle, Zwei-Wege-Funktion und Netzwerkseite direkte Übertragung, TX für das Senden, RX für das Empfangen, GND für die Erde.
|
| 10 |
Die IR / IO-Schnittstelle |
- IR/IO Multiplexing 3-Pin-Schnittstelle, IR und IO-Funktionen sind entweder optional. Die IR kann nur empfangen oder senden. IO unterstützt Empfangen oder Senden. IO hat zwei Möglichkeiten.
|
| 11 |
K M1 /NC |
- Diese Schnittstelle ist bei Eintritt in den (ENC-) Modus ungültig.
- Wenn der Ausgang (DEC) im KVM-Modus ist, kann diese Schnittstelle die Maus oder Tastatur verbinden, gewöhnlicher Ausgangsknoten, die Schnittstelle funktioniert nicht.
|
| 12 |
K M2 /PC |
- Beim Betreten des (ENC-) Modus empfängt dieser PC-Schnittstelle die USB-Schnittstelle des Steuersignalquellenhosts zur Übertragung der Maus- und Tastatursignale.
- Wenn der Ausgang (DEC) im KVM-Modus ist, kann diese Schnittstelle mit der Maus oder Tastatur verbunden werden, der gewöhnliche Ausgangsknoten, die Schnittstelle funktioniert nicht.
|
