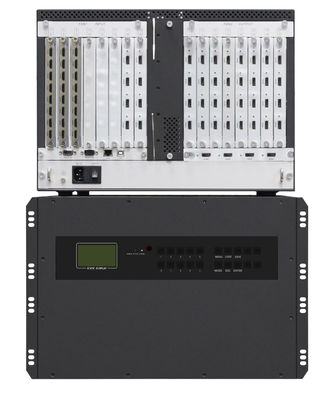

WL-HDVP Reihenvideowandprüfer mit Gehäuse mit 1 U, mit 2 U, mit 3,5 U und 7 u-

Videowand-Controller der WL-HDVP-Serie mit 1-HE-, 2-HE-, 3,5-HE- und 7-HE-Gehäuse

5 einfache Schritte zur Auswahl des richtigen Winlink-Videowand-Controller-Modells (WL-HDVP) für Ihre Videowand.

So wählen Sie die ausWinlinkWelches VWC-Modell (Video Wall Controller) ist das Richtige für Sie?

Die Winlink VWC-Controller sind modular aufgebaut mit Chassis, Eingangskarten, Ausgangskarten und anderen Funktionskomponenten.

die die Auswahl der Konfiguration sehr einfach machen.

Schritt I: Bestätigen Sie die Anzahl der erforderlichen Input/Output (I/O)-Ports.

Nehmen Sie zum Beispiel ein 2x4-Videowandprojekt.Für diesen Fall würden Sie 8x Ausgänge benötigen.Wenn zum Beispiel 8 PC-Signale und verbinden

4 DVD-Signale, die Gesamtzahl der Eingänge wäre 12x.Mit dieser Art von Videowandprojekt können Sie die 8-fache Ausgabe bestätigen und

12x Eingangssignale.(Siehe Bild unten)

Schritt II: E/A-Signalschnittstellen bestätigen.

Da die Input- und Output-Karten von Winlink modular aufgebaut sind, muss der Anwender angeben, welche Signalschnittstellen er benötigt, damit das Hardware-Chassis mit den zugehörigen Karten bestückt werden kann.In diesem Projekt haben die Ausgänge DVI-Schnittstellen und die Eingänge HDMI- und DVI-Schnittstellen.Das bedeutet, dass Sie mehrere DVI-Ausgangskarten, HDMI- und DVI-Eingangskarten benötigen würden.Winlink bestückt das Gehäuse vor dem Versand mit den entsprechenden E/A-Karten gemäß den Anforderungen des Käufers im Werk.

4-Kanal-HDMI-Eingangskarte

4-Kanal-DVI-Eingangskarte

4-Kanal-DVI-Ausgangskarte

Schritt III: Bestätigen Sie die Anzahl der E/A-Karten (oder Steckplätze).

In diesem Projekt, das 8x DVI-Ausgänge, 8x HMDI-Eingänge und 4x DVI-Eingänge erfordert.

Sie benötigen 2 x 4-Kanal-HDMI-Eingangskarten (4 x Eingänge pro Karte), 1 x 4-Kanal

DVI-Eingangskarten (4 Eingänge pro Karte) und 2 x 4-Kanal-DVI-Ausgangskarten (4 Ausgänge pro Karte).

Siehe folgende Liste:

Liste der E/A-Karten

Schritt IV: Wählen Sie Ihre ausWinlinkChassis.

Der Winlink WL-HDVP hat Modelle mit 1 HE, 2 HE, 3,5 HE und 7 HE für das Gehäuse.1U-großes Gehäuse

das 1 Eingangssteckplatz und 1 Ausgangssteckplatz unterstützt. 2U-Gehäuse, das 2 Eingangssteckplätze und 2 Ausgangssteckplätze unterstützt.

3,5 U-Gehäuse, das 5 Eingangssteckplätze und 6 Ausgangssteckplätze unterstützt.7U-Gehäuse, das 8 Eingangssteckplätze unterstützt

und 9 Ausgangssteckplätze.

Jetzt haben Sie Ihre endgültige Liste und können Ihre Bestellung aufgeben. Warten Sie dann einfach, bis Sie Ihren Unbox-Tag genießen!

Für weitere Einzelheiten wenden Sie sich bitte an Winlink perwww.videowallcontroller.comoder sales@winlinktech.com.
