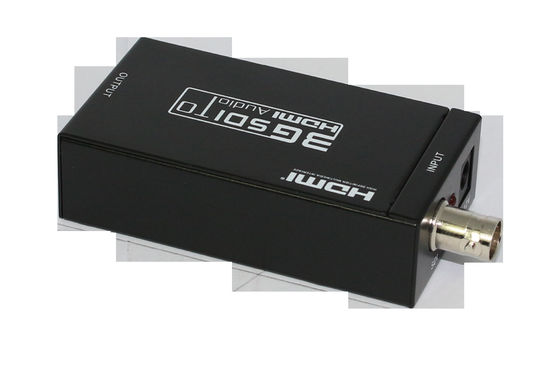

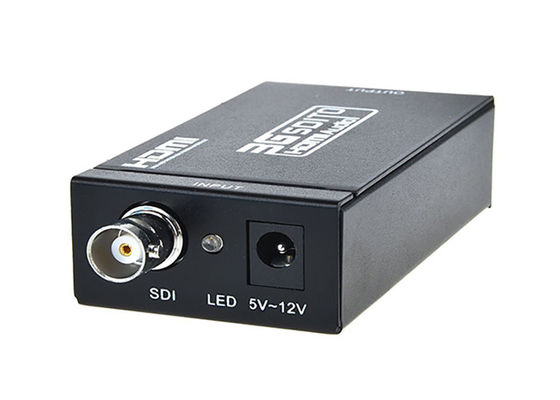

SDI zu HDMI-Konverter

1. Einleitung

Das MINIsdi zu HDMI-Konverter erlaubt Signale SD-SDI, HD-SDI und 3G-SDI, auf HDMI-Anzeigen bei der Gewährleistung von hohen Bitgeschwindigkeiten von 2,970 Gbit/s gezeigt zu werden, um Ihnen schnelle Signalübertragung ohne irgendeinen Verlust zu geben. Für Fachleute bedeutet dieses, dass es jetzt einfacher ist, Ihr Signal 3G SDI beim Geben Ihnen der Fähigkeit zu verteilen und zu verlängern, Ihre Arbeit über HDMI-Anzeigendank anzuzeigen errichtet in HDMI-Konverter.

2. Eigenschaften

1. Operation an 2.970Gbit/s, an 1.485Gbit/s und an 270Mbits/s

2. Unterstützungen SMPTE 425M, SMPTE 424M, SMPTE 292M, SMPTE 259M-C

3. Ausgeglichener und wieder-abgestoppter Schleifenertrag integrierte Audiode--embedder für ein Maximum von 8 Kanal, 48 kHz Audio

4. Umwandlung von SMPTE 425M waagerecht ausgerichtetes B, zum eines 4:2 1080p 50/59.94/60 zu planieren: Bit 2 10

5. Schließen Sie an andere Einheiten an, um Ihr Signal über langen Abständen zu verlängern

• Paket

• 3G SDI zu HDMI-Konverter

• Stromversorgungs-Adapter DC-5V

• Benutzerhandbuch

4. Spezifikation

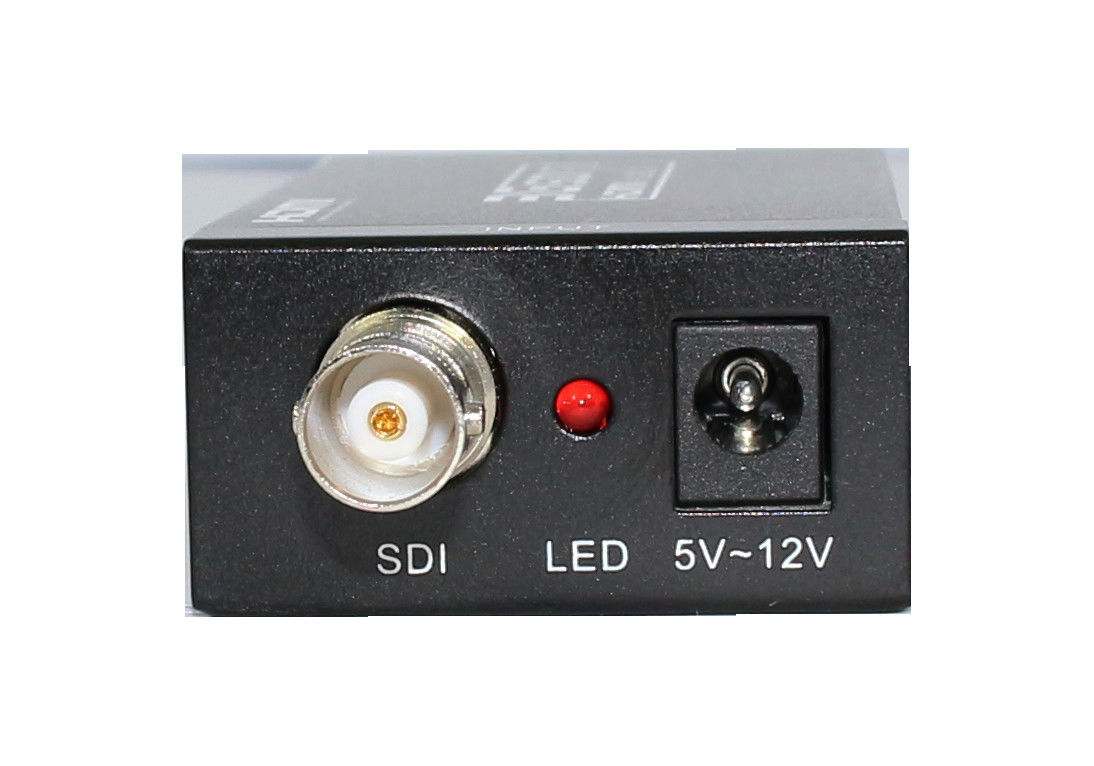

Eingegebener Hafen .................................................................... 1 x BNC (SDI/HD-SDI/3G-SDI)

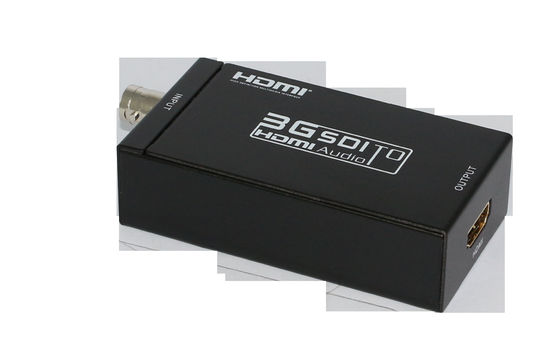

Ausgabebaustein .................................................................. 1 x HDMI

SDI-Übertragungsraten ............................................... 2,970 Gbit/s und 2.970/1.001 Gbit/s

In-/Outputentschließung ..................................................... 480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60

Stromversorgung ............................................................... DC 5V -12V

Menschlicher Körper vorbildliches ±8kV (Luftspaltentladung), ±4kV (Kontaktentladung) ESD-Schutzes ............................................................

Maß ..................................................................... 80mm x 41mm X.25 Millimeter

Gewicht ........................................................................... 150g

Betriebstemperatur .................................................. 0°C | 40°C/32°F | 104°F

Lagertemperatur ..................................................... -20°C | 60°C/-4°F | 140°F

Relative Luftfeuchtigkeit ............................................................. 20 | 90% relative Feuchtigkeit (kondensationsfrei)

Leistungsaufnahme (maximal) ................................................ 5W

5. Anwendungsdiagramm:
