Produktdetails:
|
| VGA: | Schnittstelle HD15 und Verbindung mit 1 Audioschnittstelle 3,5 Unterstützung 640*480/85HZ zu 1920*12 | HDMI: | HDMI 1,4 (HDCP 1,3) DVI 1,0, HDMI betten Audio ein |
|---|---|---|---|
| Video: | Automatische Identifizierung das STetem von NTSC-、 Kameraden und von SECAM, Verbindung mit 1 Audiosc | USB: | Standardschnittstelle von 2,0, kann u-Scheibe einfügen, einbetten Audio; Unterstützungs- Video-、 Bil |
| Audio: | 3,5 Audioschnittstelle, Stützlinks und rechte Kanäle und Stereo, Handelssignalschalter STnchronously | Steuermodus: | Ir-、 Fallschlüssel |
| Stromversorgung: | Wechselstrom: 100 bis 240 V | Energie: | 20w |
| Maße (1U): | 1U 19-Zoll-Standardkiste, 442mm (L)*45mm (H)*242mm (W) | Gewicht (1U): | 2.5kg |
| Eingegebener Hafen: | 1 Inputhafen des Kanals HDMI | Ausgabebaustein: | 9 Ausgabebausteine der Kanäle HDMI |
| Hervorheben: | Videowand-Prüfer 20W HDMI,Videowand-Prüfer der Längen-442mm HDMI,Wand-Prüfer 20W HDMI |
||

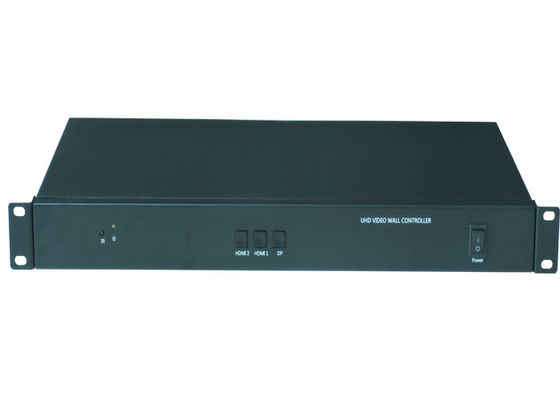

Multi Videowand-Kontrolleur With Artistic Freedom des Winkel-20W HDMI
I. die Montagevorschriften
Um Ihre kostbare Zeit zu sparen, stellt dieses Handbuch nicht gesunden Menschenverstand von Common vor
Gebrauch der Elektrogeräte,
folgen Sie bitte dem gesunden Menschenverstand von allgemeinen Elektrogeräten. Vor der Anwendung des Gerätes,
lesen Sie bitte die Bedienungsanleitungen sorgfältig, damit Sie vertraut schnell werden können
mit der Beauftragung und dem Gebrauch von dem Gerät.
II. die Installationsschritte

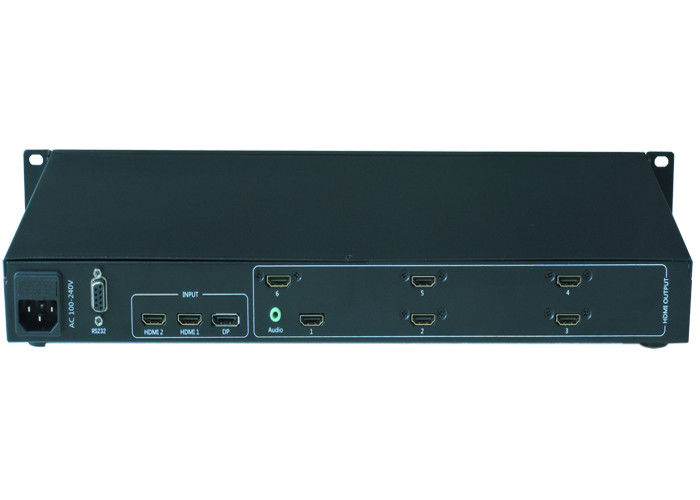

1. Schließen Sie den HDMI-Ertrag des verstärkenden Prozessors an den HDMI-Inputhafen der FlüssigkristallDisplay-Unit an,
und jede Display-Unit kann an jeden möglichen HDMI-Ausgabebaustein des verstärkenden Prozessors angeschlossen werden;
2. Schließen Sie die bis irgendeine an der HDMI1-, HDMI2- und DP-Schnittstellen angezeigt zu werden Signalquelle;
3. Das erste mal Sie den Videowandprüfer gründen, müssen Sie an die Schnittstelle RS232 von anschließen
der Videowandprüfer durch das Serienkabel.
Das Installationsdiagramm ist, wie folgt:
III. Energie an
Nachdem die oben genannten Kabel angeschlossen sind, verstopfen Sie in der Stromversorgung Wechselstrom-100-240V,
schalten Sie den Netzschalter des Gerätes ein,
das Leistungsmesserlicht ist rot, und das Gerät ist in Arbeitszustand;
Ⅳ. Technische Parameter
| Name | Spezifikation |
| Eingangssignal | |
| VGA |
Schnittstelle HD15 und Verbindung mit 1 Audioschnittstelle von 3,5 Unterstützung 640*480/85HZ zu 1920*1200/60HZ |
| HDMI | HDMI 1,4 (HDCP 1,3) DVI 1,0, HDMI betten Audio ein |
| Video | Automatische Identifizierung das STetem von NTSC, von Kameraden und von SECAM, Verbindung mit 1 Audioschnittstelle von 3,5 |
| USB |
Standardschnittstelle von 2,0, kann u-Scheibe einfügen, einbetten Audio; Stützvideo, Bild, MP3, TXT |
| Ausgangssignal | Bis 9 HDMI-Signalausgaben können mit einer Ertragentschließung von bis zu 1920x1080@60HZ besonders angefertigt werden. |
| HDMI-Schnittstelle | |
| Audio | 3,5 Audioschnittstelle, Stützlinks und rechte Kanäle und Stereo, Handelssignalschalter STnchronously |
| andere | |
| Steuermodus | IR, Fallschlüssel |
| Stromversorgung | Wechselstrom: 100 bis 240 V |
| Gemeinsames Muster | Viererkabelstandardgelenk, einzelne Maschine fertigen Gelenk von 2 bis 9 besonders an |
| Energie | 20W |
| Fallgröße | |
| Maße (1U) | 1U 19-Zoll-Standardkiste, 442mm (L)*45mm (H)*242mm (W) |
| Gewicht (1U) | 2.5KG |
| Produktname | Multi Videowand-Kontrolleur With Artistic Freedom des Winkel-20W HDMI |
