Produktdetails:
|

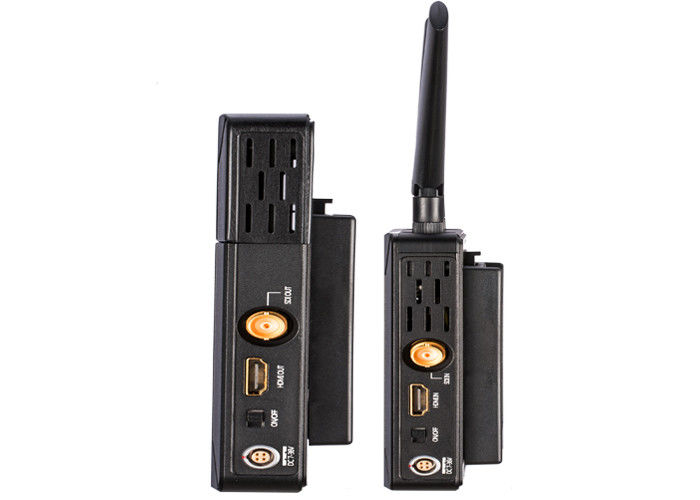

| TRASNMITTER: | ÜBERMITTLER | Schnittstelle: | SDI-Ertrag (BNC weiblich); HDMI-Ertrag (Art eine Frau); DC-Input (Frau 4pin LEMO) |
|---|---|---|---|
| Versorgungs-Spannungsbereich: | DC 7-36V | Sendebereich: | 150 Meter |
| Leistungsaufnahme: | < 6W=""> | Größe: | (L x W x H): 95.4*152.2*26mm |
| Eingegebenes Videoformat: | SDI: 3G, HD und SD-SDI (automatisch ausgesucht): HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59.94/ | Videoverarbeitungs-Farbintensität: | RSSI-blau (5 LED); Verbindung-gelb; Video-grün |
| Hervorheben: | Drahtlose Ergänzung SDI HDMI,150m HDMI drahtlose Ergänzung,150m HDMI Wifi Ergänzung |
||

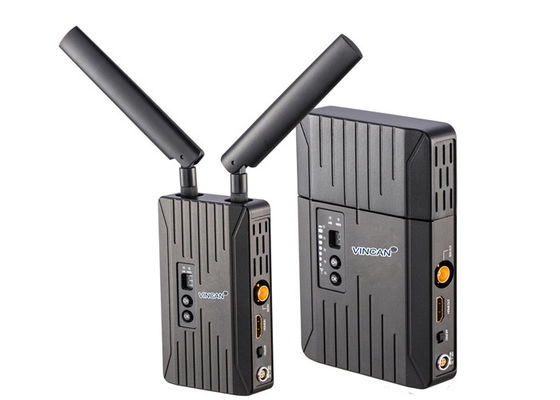

150 Meter 3G SDI HDMI drahtlose Ergänzungs-ohne irgendeine Latenz
PRO150,150 drahtlose Ergänzung der Meter WHDI HDMI&3G-SDI ohne irgendeine Latenz
Eigenschaften:
1. Die Batterieschnalle Sonys F970, die für Feldbatterie bequem ist, installieren und Ersatz.
2. Alle Input- und Ausgabebausteine haben +-8 KV ESD Schutzniveau (HBM, Kontaktentladung). Verstopfen Sie u. spielen Sie – keine Software wird angefordert.
3. Berufsnetzstecker des Stiftes LEMO des standards 4.
4. Jedes RX (Empfänger) zusammengepaßt zum einzigartigen TX (Übermittler) in der Fabrik.
5. industrielles Metall und Kunststoffkoffer mit dem robustem Abkühlen und Haltbarkeit.
6. eingebaute Richtantenne RX.
7. Signalindikatoren für drahtlosen Machtstatus, Videostatus und Empfänger RSSI.
8. Der harte Tragekoffer Wasser und Schockbeweis zum Produkt zur Verfügung stellen.
Spezifikation
|
|
|
/ |
|
SDI: 3G, HD, |
|
|
|
|
|
|
und SD-SDI (automatisch ausgesucht): |
|
||
|
|
|
|
|
|
||
|
Ertrag-Videoformat |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Videoverarbeitungs-Farbintensität |
|
Verbindung-gelb; Video-grün |
|
RSSI-blau (5 LED); Verbindung-gelb; |
|
|
|
|
|
Video-grün |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Frequenz-Band |
|
5.1-5.9GHz, konfigurierbar mit China, |
|
5.1-5.9GHz, konfigurierbar mit China, |
|
|
|
|
Nordamerika, Europa, usw. |
|
Nordamerika, Europa, usw. |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Modulations-Modus |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sendeleistung |
|
Maximales 15dBm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Empfänger-Empfindlichkeit |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Besetzte Bandbreite |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Temperaturspanne |
|
0-40℃ (Betriebstemperatur); |
|
0-40℃ (Betriebstemperatur); |
|
|
|
|
|
-20-60℃ (Lagertemperatur) |
|
-20-60℃ (Lagertemperatur) |
|
|
|
|
|
|
|
|
|
|
Installation
1) Stellen Sie sicher, dass der Videoquellertrag der Kamera O.K. ist- und der HD-Monitor an angetrieben wird und zu verbundenem Videoeingang geschaltet
Hafen.
2) Stellen Sie sicher, dass 2 TX-Antennen installiert sind. Für optimale Ergebnisse stellen Sie die Doppelantennen in Form eines „V“ ein und behalten Sie reibungslose Linie von bei
Anblick zwischen Übermittler und Empfänger. Unten Zahl als Ihre Referenz
3) Stellen Sie allen Input, Ertrag SDI oder HDMI-Kabel werden angeschlossen sicher.
4) Stellen Sie sicher, dass Übermittler und Empfänger über Batterie oder DC-Input angetrieben werden. Schalten Sie dann Netzschalter des Übermittlers und des Empfängers beziehungsweise ein. Der Leistungsmesser beleuchtet dann.
5) Stellen Sie sicher, dass der Übermittler und der Empfänger mit der gleichen Frequenz eingestellt wird.
6) Wenn die Kamera eingeschaltet ist und Videoeingang OKAY ist, beleuchtet TX-Seiten-VIDEOindikator.
7) Bevor RX drahtlose Verbindung mit TX beendete, sind RSSI-Indikatoren und VIDEOindikatoren aus; wenn drahtlose Verbindung erfolgt ist, werden es tun RSSI-Indikatoren
beleuchten Sie zuerst und zeigen Sie die Signalstärke an. Wenn der Empfänger drahtloses Videonormales innerlich von der Luftschnittstelle ermittelt, VIDEO
Indikator beleuchtet. Vor dem wenn Hafen SDI- oder HDMI-Videos heraus des Empfängers angeschlossenen HD-Monitor hat, zeigt er ein OSD von an
Verbindung, die so in der Zahl unten anschließt.
8) Das System verbringt 20-30 Sekunden, welche die Verbindung, abhängig von Verbindungsstärke und der Zeichenkanalzustand konstruieren. Wenn drahtlose Verbindung ist
stellte das RSSI-Licht belichtet her und zeigte die gegenwärtige drahtlose Signalstärke an, beleuchten VIDO-Indikatoren und der verbundene HD-Monitor
wird das Realzeitvideo und das Audio spielen.
Frequenz-Auswahl
Das System der drahtlosen Übertragung arbeitet im Band der Frequenz 5.1-5.9GHz und kann zu anderen genehmigten oder THEORIE-Bändern zu flexibel konfiguriert sein
bringen Sie verschiedene globale Regionen unter. Das Vorderteil des Übermittlers kennzeichnet einen Frequenzauswahlknopf (sehen Sie unterhalb der Illustration), der
stellt ein Maximum von 4 durchführbaren Frequenzkanälen zur Verfügung und stützt ein Maximum von 4 simultanen Empfängereinheiten.
