Produktdetails:
|
| HDMI-Befolgung: | HDMI 2,0 | HDCP-Befolgung: | HDCP 2,2/HDCP 1,4 |
|---|---|---|---|
| Videobandbreite: | 18Gbps | Videoentschließung: | Bis zum 4:4 4K60Hz: 4 |
| Farbraum: | Rgb-/YCbCr-4:4: 4, YCbCr-4:2: 2/4:2: 0, YUV-4:4: 4 | esd-Schutz: | Modell des menschlichen Körpers — ±8kV (Luftspaltentladung) &±4kV (Kontaktentladung) |
| Wohnung: | Metalleinschließung | Farbe: | Schwarz |
| Maße: | Sender-Empfänger: 61mm [W] x 88mm [D] x 18mm [H] | Gewicht: | Übermittler: 160g, Empfänger: 155g |
| Stromversorgung: | Input: Wechselstrom 100 - 240V 50/60Hz gab aus: DC 12V/1A | Leistungsaufnahme: | 3,84 W |
| Hervorheben: | Videoergänzung 18Gbps HD,Videoergänzung HDMI2.0 HD,18Gbps HDMI über CAT Extender |
||

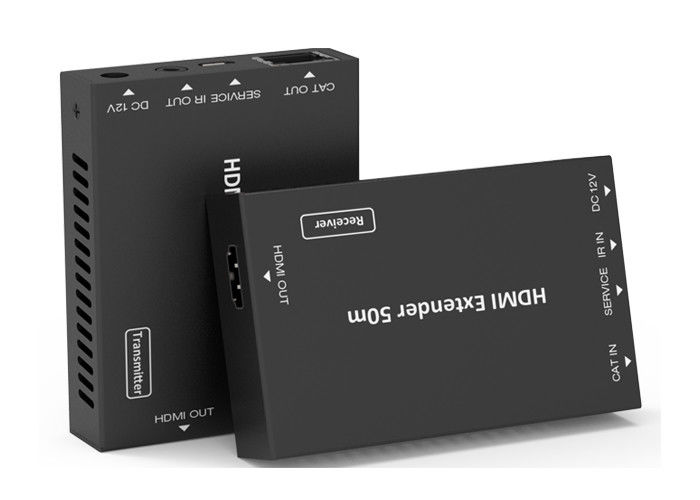

Videoergänzung 18Gbps HD 50 Meter HDMI über CAT Metal Enclosure
18Gbps HDMI über CAT Extender 50 Meter
1. Einleitung
Die Ergänzung HDMI 18Gbps kann hochauflösendes Video/Audiosignal und Einweg-IR verlängern, und der Abstand ist bis 164ft/50 Meter zwischen Übermittler und Empfänger über einem einzelnen Kabel Cat5e/6. Er stützt Entschließung bis zu 4K2K@60Hz-4:4: 4, 18Gbps und HDCP 2,2. Darüber hinaus wird die Ergänzung mit Einweg-IR-Durchgang ausgerüstet, der Quellsteuerung und einen HDMI-Schleifenertrag zulässt.
Die Ergänzung schließt zwei Einheiten ein: Übermittlereinheit und Empfängereinheit. Die Übermittlereinheit ist für das Gefangennehmen des HDMI-Eingangssignals verantwortlich und trägt das Signal über ein kosteneffektives Kabel Cat6 und das Ausstrahlen von IR-Steuersignalen. Die Empfängereinheit ist für das Empfangen der HDMI Signal und Übertragen IR-Steuersignal verantwortlich.
Die Ergänzung bietet die bequemste Lösung für HDMI-Erweiterung über einem einzelnen Cat5e/6 mit Langstreckenfähigkeit an und ist die perfekte Lösung für jede mögliche Anwendung.
2. Eigenschaften
☆ HDMI 2,0, HDCP 2,2/HDCP 1,4 und DVI 1,0 konform
☆ stützt Bandbreite 18Gbps
☆ stützt Input- und Ertragvideoentschließung bis zu 4k2k@60Hz-4:4: 4, verlängert
Abstand bis 164ft/50 Meter
☆ stützt einen HDMI-Schleifenertrag
☆ stützt Einweg-IR-Durchgang
☆ stützt HDR-Funktion
☆ stützt Funktion des POC (Energie über Kabel), es bedeutet dass jeder Übermittler
oder Empfänger ist Spg.Versorgungsteil durch 12V/1A Stromadapter, das andere tut nicht
Bedarfsstromversorgung.)
☆ stützt automatische Funktion der Kopie EDID
☆ Kompaktbauweise für einfache und flexible Installation.
3. Paket-Inhalt
①Ergänzung 1× HDMI 18Gbps (Übermittler)
②Ergänzung 1× HDMI 18Gbps (Empfänger)
③Bläserkabel 1× IR (1,5 Meter)
④Empfängerkabel 1× 20~60KHz IR (1,5 Meter)
⑤1× 12V/1A, das Stromadapter zuschließt
⑥4×, das Ohren anbringt
⑦1× Benutzerhandbuch
4. Spezifikationen
| Technisch | ||
| HDMI-Befolgung | HDMI 2,0 | |
| HDCP-Befolgung | HDCP 2,2/HDCP 1,4 | |
| Videobandbreite | 18Gbps | |
| Videoentschließung | Bis zum 4:4 4K60Hz: 4 | |
| Farbraum | Rgb-/YCbCr-4:4: 4, YCbCr-4:2: 2/4:2: 0, YUV-4:4: 4 | |
| Farbintensität |
8/10/12-bit (1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4:2: 2/4:2: 0) 8-Bit (4:4 4K60Hz: 4) |
|
| HDMI-Audioformate |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby-Digital, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS HD-Meister, DTS HD-HRA, DTS-X |
|
| Esd-Schutz | Modell des menschlichen Körpers — ±8kV (Luftspaltentladung) &±4kV (Kontaktentladung) | |
| Verbindungen | ||
| Übermittler |
Input: Art A [19-pin 1x HDMI weiblich] 1x HALTEN instand [Mikro-USB, aktualisieren Hafen] Ertrag: Art A [19-pin 1x HDMI weiblich] HERAUS 1x IR [3.5mm Stereomini-steckfassung] CAT 1x AUS [RJ45, 8 Stiftfrau] |
|
| Empfänger |
Input: 1x IR IN [3.5mm Stereomini-steckfassung] CAT 1x IN [RJ45, 8 Stiftfrau] 1x HALTEN instand [Mikro-USB, aktualisieren Hafen] Ertrag: Art A [19-pin 1x HDMI weiblich] |
|
| Mechanisch | ||
| Wohnung | Metalleinschließung | |
| Farbe | Schwarz | |
| Maße |
Sender-Empfänger: 61mm [W] x 88mm [D] x 18mm [H] |
|
| Gewicht | Übermittler: 160g, Empfänger: 155g | |
| Stromversorgung |
Input: Wechselstrom 100 - 240V 50/60Hz Ertrag: DC 12V/1A |
|
| Leistungsaufnahme | 3,84 W | |
| Betriebstemperatur | 32 - 104°F/0 - 40°C | |
| Lagertemperatur | -4 - 140°F/-20 - 60°C | |
| Relative Luftfeuchtigkeit | 20 - 90% relative Feuchtigkeit (keine Kondensation) | |
| Entschließung/Abstand | 4K60 - Füße/Meter | 4K30 / 1080P - Füße/Meter |
| CAT5e | 164ft/50M | 164ft/50M |
| CAT6/6a/7 | 197ft/60M | 230ft/70M |
| HDMI IN/OUT | 10ft/3M | 30ft/10M |
| Der Gebrauch Kabels „erstklassigen Hochgeschwindigkeits-HDMI“ wird in hohem Grade empfohlen. | ||
5. Operationssteuerungen und Funktionen

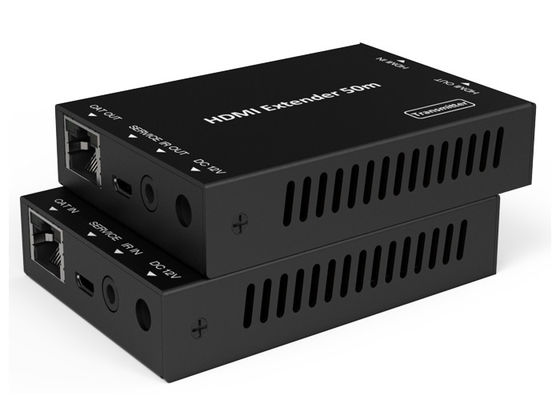

5,1 Übermittler-Platte
| Zahl | Name | Funktionsbeschreibung |
| 1 | HDMI-HERAUS | HDMI-Schleifen-Ausgabebaustein, schließen an HDMI-Sichtanzeigegerät wie Fernsehen oder Projektor an ein HDMI-Kabel an. |
| 2 | HDMI HEREIN | HDMI-Inputhafen, schließen an HDMI-Quellgerät wie Spieler DVD oder PS4 an ein HDMI-Kabel an. |
| 3 | CAT-HERAUS | Schließen Sie an CAT im Hafen an der Empfängerseite an ein Kabel CAT6 an. |
| 4 |
Leistungsmesser Lampe (grün) |
Die Lampe belichtet, wann der Übermittler an angetrieben wird. |
| 5 |
Datensignal Anzeigelampe (Orange) |
Die Lampe belichtet, wann der Übermittler und der Empfänger Signalübertragung haben. |
| 6 | SERVICE-Hafen | Für Mikroprogrammaufstellung aktualisierter Gebrauch. |
| 7 | IR-HERAUS | Schließen Sie an Breitband-IR-Bläserkabel an. Das IR-Signal ist vom IR im Hafen des Empfängers. |
| 8 | DC 12V |
Stromversorgung Stecker DCs 12V/1A in die Einheit und den Adapter an einen Wechselstrom-Ausgang anschließen. (Anmerkung: Die Ergänzung stützt POC-Funktion, bedeutet es, dass entweder Übermittler oder Empfänger Spg.Versorgungsteil durch Stromadapter 12V/1A ist, das andere benötigt nicht Stromversorgung.) |

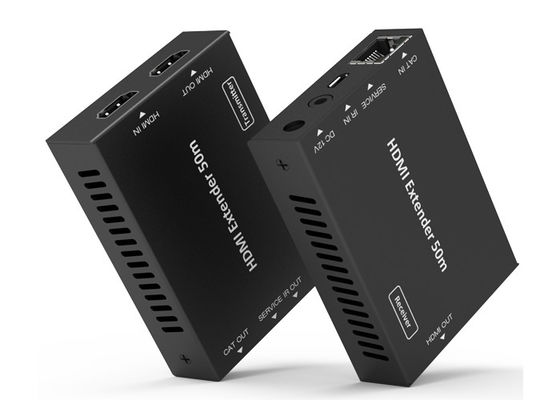

5,2 Empfänger-Platte
| Zahl | Name | Funktionsbeschreibung |
| 1 | HDMI-HERAUS | HDMI-Ausgabebaustein, schließen an HDMI-Sichtanzeigegerät wie Fernsehen oder Projektor an ein HDMI-Kabel an. |
| 2 | CAT HEREIN | Schließen Sie an CAT AUS Hafen am Übermittlerende an ein Kabel CAT6 an. |
| 3 |
Leistungsmesser Lampe (grün) |
Die Lampe belichtet, wann der Empfänger an angetrieben wird. |
| 4 |
Datensignal Anzeigelampe (Orange) |
Die Lampe belichtet, wann der Übermittler und der Empfänger Signalübertragung haben. |
| 5 | SERVICE-Hafen | Für Mikroprogrammaufstellung aktualisierter Gebrauch. |
| 6 | IR HEREIN | Schließen Sie an Breitband-IR-Empfängerkabel an. Das IR-Signal sendet zum IR AUS Hafen des Übermittlers. |
| 7 | DC 12V |
Stromversorgung Stecker DCs 12V/1A in die Einheit und den Adapter an einen Wechselstrom-Ausgang anschließen. (Anmerkung: Die Ergänzung stützt POC-Funktion, bedeutet es, dass entweder Übermittler oder Empfänger Spg.Versorgungsteil durch Stromadapter 12V/1A ist, das andere benötigt nicht Stromversorgung.) |
5,3 IR Pin Definition
Die Definition des IR-Empfänger- und -bläserstiftes als unten:
Das Folgen ist IR-Systemdiagramm über IR-Kabelgebrauchsmethode.
6. Anwendungs-Beispiel
