Produktdetails:
|
| HDMI-Befolgung: | HDMI 1,4 | HDCP-Befolgung: | HDCP 1,4 |
|---|---|---|---|
| Videobandbreite: | 4.95Gbps | Videobeschlüsse: | das obere End zu 1920× 1080P@60Hz |
| Farbintensität: | 8-Bit | Farbraum: | RGB, YCbCr-4:4: 4, YCbCr-4:2: 2 |
| Analoge Audioformate: | LPCM2.0 44.1KHz 48KHz | Esd-Schutz: | Menschlich-Körper Modell: ±8kV (Luftspaltentladung), ±4kV (Kontaktentladung) |
| Inputhäfen: | Art A [19-pin weiblich] 1x SEVICER [Mikro-USB, Aktualisierungshafen] 4x HDMI | Ausgabebausteine: | Art 1x HDMI Audio 1x A [19-pin weiblich] 1x VGA [VGA-D] [3.5mm Stereomini-steckfassung] |
| Wohnung: | Metalleinschließung | Farbe: | Schwarz |
| Maße: | 185mm (W)×111.8mm (D)×21mm (H) | Gewicht: | 500g |
| Stromversorgung: | Input: AC100~240V 50/60Hz, gab aus: DC12V/1A (US-/EUstandards, CE/FCC/UL bestätigten) | Leistungsaufnahme: | 5.28W (maximal) |
| Betriebstemperatur: | 0°C | 40°C/32°F | 104°F | Lagertemperatur: | -20°C | 60°C/-4°F | 140°F |
| Relative Luftfeuchtigkeit: | 20~90% relative Feuchtigkeit (kondensationsfrei) | ||
| Hervorheben: | 4x1 Multiviewer,Viererkabel 4x1 Multiviewer,Multiviewer HDMI 4x1 |
||
Maximale 1920×1080P 60Hz Video-Entschließung HDMI-Viererkabel-4x1 Multiviewer
Viererkabel-Multi-Zuschauer HDMI 4×1
1. Einleitung
Der Viererkabelmultizuschauer der Hochleistung 4×1 stützt vier Wege HDMI, das hochauflösender Inputinhalt auf einem HDMI-Schirm und einem VGA-Schirm gleichzeitig angezeigt wird. Er stützt analogen Audioausgang, der vorgewählte unterschiedliche Inputquelle sein kann. Stützt fünf MultiansichtAnzeigemodi. Ertragentschließung kann justiert werden und stützt das obere End zu 1920× 1080@60Hz. Das Produkt kann über den Vorderteilknopf und -Fernbedienung gesteuert werden.
2. Eigenschaften
☆ HDMI 1,4, HDCP 1,4 konform
☆ eingegebene Entschließung kann Anerkennung automatisieren.
(480i~1080P60,800x600~1920x1080)
☆ Ertragentschließung kann durch Aufplattenknopf und Fernbedienung, das obere End vorgewählt werden zu 1080P@60Hz (1920x1080P@60Hz, 1280x720P@60Hz)
☆ Audiounterstützungen LPCM 2CH
☆ stützt die Modi mit 1/2/4 Fenstermultiansichten
☆ Steuerung ist über Aufplattenknopf und -Fernbedienung
3. Paket-Inhalt
①Viererkabel-Multi-Zuschauer 1× HDMI 4×1
②1× 12V/1A DC-Stromadapter
③Fernbedienung 1×
④2×, das Ohren anbringt
⑤1× Benutzerhandbuch

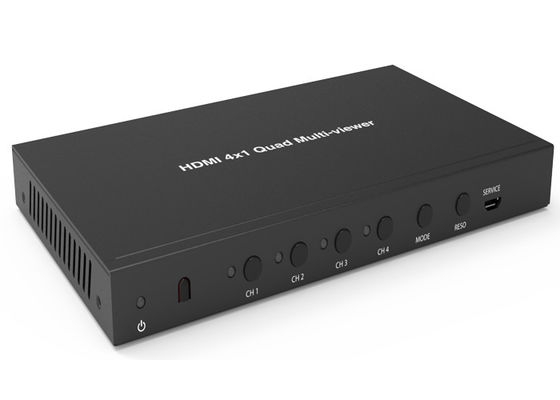

Wie unten Bilder für Viererkabel-Multi-Zuschauer HDMI 4×1 sind.
4. Spezifikationen
|
Technisch |
|
|
HDMI-Befolgung |
HDMI 1,4 |
|
HDCP-Befolgung |
HDCP 1,4 |
|
Videobandbreite |
4.95Gbps |
|
Videobeschlüsse |
das obere End zu 1920× 1080P@60Hz |
|
Farbintensität |
8-Bit |
|
Farbraum |
RGB, YCbCr-4:4: 4, YCbCr-4:2: 2 |
|
Analoge Audioformate |
LPCM2.0 44.1KHz 48KHz |
|
Esd-Schutz |
Menschlich-Körper Modell: ±8kV (Luftspaltentladung), ±4kV (Kontaktentladung) |
|
Verbindungen |
|
|
Inputhäfen |
Art A [19-pin 4x HDMI weiblich] 1x SEVICER [Mikro-USB, Aktualisierungshafen] |
|
Ausgabebausteine |
Art A [19-pin 1x HDMI weiblich] 1x VGA [VGA-D] Audio 1x [3.5mm Stereomini-steckfassung] |
|
Mechanisch |
|
|
Wohnung |
Metalleinschließung |
|
Farbe |
Schwarz |
|
Maße |
185mm (W)×111.8mm (D)×21mm (H) |
|
Gewicht |
500g |
|
Stromversorgung |
Input: AC100~240V 50/60Hz, gab aus: DC12V/1A (US-/EUstandards, CE/FCC/UL bestätigten) |
|
Leistungsaufnahme |
5.28W (maximal) |
|
Funktionieren Temperatur |
0°C | 40°C/32°F | 104°F |
|
Lagertemperatur |
-20°C | 60°C/-4°F | 140°F |
|
Relative Luftfeuchtigkeit |
20~90% relative Feuchtigkeit (kondensationsfrei) |
5. Operationssteuerungen und Funktionen

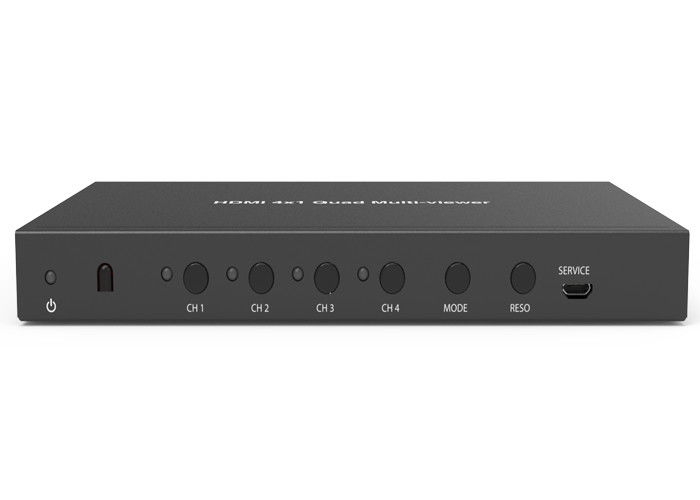

5,1 Front Panel
|
Zahl |
Name |
Funktionsbeschreibung |
|
1 |
ENERGIE LED |
Die LED belichtet Grünes, wenn die Einheit ist Arbeiten, rot, wenn die Einheit in der Bereitschaftsbetriebsart ist. |
|
2 |
IR |
Ir-Empfängerfenster. Es nimmt das Fernsteuerungssignal nur dieses Gerätes an. |
|
3 |
Knopf CH1/CH2/CH3/CH4 |
Ausgewählter Inputkanalknopf (sehen Sie bitte Detailbeschreibung „mit 6. Anzeigemodi“). |
|
4 |
MODUS-Knopf |
Drücken Sie diesen Knopf zum zyklischen AuswahlAnzeigemodusertrag (sehen Sie bitte Detailbeschreibung „mit 6. Anzeigemodi“). Drücken Sie diesen Knopf bis zu 5s, ist der Ertragschirm und gleiche Anteilsanzeige auf dem ganzen Bildschirm. |
|
5 |
RESO |
Radfahrende ausgewählte unterschiedliche Ertragentschließung. Drücken Sie diesen Knopf bis zu 5s zum Öffnen oder zur schließend Fenstersichtfläche. |
|
6 |
SERVICE-Hafen |
Fireware-Aktualisierung verwendete. (Stellen Sie nur Gebrauch.) her |

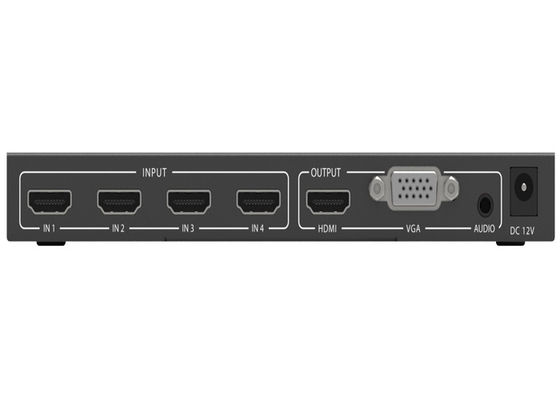

5,2 Rückseite
|
Zahl |
Name |
Funktionsbeschreibung |
|
1 |
HDMI GAB EIN |
Schließen Sie an HDMI-Quellgerät wie DVD an Spieler oder PS4. |
|
2 |
HDMI OUTPUT |
Schließen Sie an HDMI-Sichtanzeigegerät wie Fernsehen an oder Projektor. |
|
3 |
VGA OUTPUT |
VGA-Ausgabebaustein, dieses Portausgangssignal ist der selbe wie der HDMI-Ausgabebaustein. |
|
4 |
AUDIOAUSGANG |
Analoger Audioausganghafen. (Anmerkung: Wenn der HDMI-Ertrag MODUS 1 ist, folgt der Audioausgang dem Videoinhalt. Wenn der HDMI-Ertrag MODUS 2/3/4/5, Presse CH1/CH2/CH3/CH4 bis zu 5s zum Vorwählen des Audioausgangs oder zur Anwendung der Fernbedienung zum zyklischen Auswahlaudioausgang ist. Der Nichterfüllungsstatus ist Schirm CH1 Audioausgang.) |
|
5 |
DC 12V |
Verstopfen Sie die Stromversorgung DC-12V/1A in die Einheit und schloss den Adapter an einen Wechselstrom-Ausgang an. |
6. Anzeigemodi
Der Viererkabelmultizuschauer hat 5 Anzeigemodi. Sehen Sie bitte die untengenannte Detailbeschreibung.
MODUS 1: Der Viererkabelmultizuschauer zeigt separat vier HDMI-Input an. Drücken Sie die Aufplatte der Knöpfe CH1/CH2/CH3/CH4, oder mit IR-Fernbedienung ist die Knöpfe des Quell 1/2/3/4 zum Vorwählen von Inputquelle, entsprechendes Aufplattenlicht eingeschaltet.
MODUS 2: Der Viererkabelmultizuschauer teilt vier HD-Input mit selber Größe und Anzeige auf einem Schirm. Die Lichter der Aufplatte vier ist eingeschaltet. Im Fenster CH1 können Sie die Aufplatte des Knopfes CH1 oder die Anwendung von IR-Fernbedienung der Knopf des Quell 1 zur zyklischen Inputquelle der Auswahl vier bedrängen. Im Fenster CH2 können Sie die Aufplatte des Knopfes CH2 oder die Anwendung von IR-Fernbedienung der Knopf des Quell 2 zur zyklischen Inputquelle… etc. bedrängen der Auswahl vier.
Der Rest kann auf die gleiche Weise erfolgt sein.
MODUS 3: Der Viererkabelmultizuschauer teilt vier HD-Input und -anzeige auf einem Schirm. Die Lichter der Aufplatte vier ist eingeschaltet. Operationsmethode ist die selbe wie MODUS 2.
MODUS 4: Der Viererkabelmultizuschauer teilt zwei HD-Input mit selber Größe und Anzeige auf einem Schirm. Die Lichter der Aufplatte CH1/CH2 ist eingeschaltet. Im Fenster CH1 können Sie die Aufplatte des Knopfes CH1 oder die Anwendung von IR-Fernbedienung der Knopf des Quell 1 zur zyklischen Inputquelle der Auswahl vier bedrängen. Auf dem Fenster CH2 können Sie die Aufplatte des Knopfes CH2 oder die Anwendung von IR-Fernbedienung der Knopf des Quell 2 zur zyklischen Inputquelle der Auswahl vier bedrängen.
MODUS 5: Der Viererkabelmultizuschauer teilt vier HD-Input und -anzeige auf einem Schirm. Die Lichter der Aufplatte vier ist eingeschaltet. Operationsmethode ist die selbe wie MODUS 2.
7. Fernsteuerungs
: Drücken Sie diesen Knopf zur Einstellung von Bereitschaftsbetriebsart, drücken Sie diesen Knopf wieder, um auf der Einheit anzutreiben.
: Drücken Sie diesen Knopf zum Öffnen oder zum schließend Anzeigenfensterrahmen.
Res. : Drücken Sie diesen Knopf zur zyklischen Auswahlertragentschließung.
Modus:
: Drücken Sie diese Knöpfe zu
Vorwählen des ErtragAnzeigemodus.
8. Anwendungs-Beispiel
